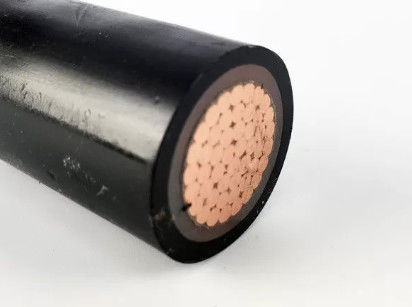

การประยุกต์ใช้งาน
สายเคเบิลเหล่านี้ใช้สำหรับการจ่ายกระแสไฟฟ้าในระบบการติดตั้งแรงดันไฟฟ้าต่ำพวกมันเหมาะสำหรับการติดตั้งในอาคารและกลางแจ้งในท่อสายเคเบิลใต้พื้นดินในสถานีจ่ายไฟและสวิตช์การกระจายพลังงานในท้องถิ่นโรงงานอุตสาหกรรมที่ไม่มีความเสี่ยงทางกล ความเสียหาย
รายละเอียด
1. ตัวนำ
-------------------------------------------------- -------------------------------------------------- -
ตัวนำจะต้องเป็นหนึ่งใน Class 1 หรือ Class 2 ของทองแดงอบอ่อนธรรมดาหรือเคลือบโลหะหรืออลูมิเนียมธรรมดาหรือโลหะผสมอลูมิเนียมหรือของ Class 5 ของทองแดงธรรมดาหรือเคลือบโลหะตาม IEC 60228
2. ฉนวนกันความร้อน
-------------------------------------------------- -------------------------------------------------- -
วัสดุและความหนาของ XLPE จะต้องเป็นไปตาม IEC 60502 หรือ BS 5467 ที่ได้รับการจัดอันดับสำหรับการทำงานต่อเนื่อง 90 ° C
3. ประกอบ / ภายในครอบคลุม
-------------------------------------------------- -------------------------------------------------- -
แผ่นปิดด้านในอาจจะถูกอัดรีดหรือมีรอยต่อ สำหรับสายเคเบิลที่มีแกนวงกลมยกเว้นสายเคเบิลที่มีมากกว่าห้าแกนจะต้องอนุญาตให้มีการหุ้มด้านในแบบ lapped เฉพาะในกรณีที่ interstices ระหว่างแกนนั้นเต็มไปอย่างมาก อนุญาตให้ใช้เครื่องผูกที่เหมาะสมก่อนนำไปใช้กับวัสดุหุ้มภายในที่อัดขึ้นรูปได้ วัสดุที่เข้ากันได้กับวัสดุฉนวนวัสดุที่ใช้สำหรับวัสดุหุ้มและฟิลเลอร์จะต้องเหมาะสมสำหรับอุณหภูมิในการทำงานของสายเคเบิลและใช้งานได้กับวัสดุฉนวนสำหรับสายเคเบิลปราศจากฮาโลเจน, วัสดุหุ้มภายในและฟิลเลอร์ .
4. ชุดเกราะ
-------------------------------------------------- -------------------------------------------------- -
ลวดอลูมิเนียม / เหล็กชุบสังกะสี / เหล็กที่ใช้อย่างเป็นเกลียวครอบคลุมภายในตาม IEC 60502-1 หรือเทปอลูมิเนียม / เหล็กคู่และลวดทองแดงทองแดง / กระป๋องยังสามารถผลิตตามคำขอ
5. เปลือกนอก
-------------------------------------------------- -------------------------------------------------- -
เปลือกนอกจะต้องเป็นชนิดพีวีซีอัดรีด ST1 / ST2 ตามมาตรฐาน IEC 60502-1, โพลีเอทิลีนประเภท ST3 / ST7, สารประกอบปลอดฮาโลเจน ST8, Polychloroprene, คลอโรซัลโฟเนตโพลีเอทิลีนหรือโพลีเมอร์ประเภทเดียวกัน
ลักษณะทางกายภาพและไฟฟ้า:
หมายเลขหลัก x ข้ามวินาที | ฉนวนกันความร้อน ความหนา | ปลอก ความหนา น้อย ราคา | ด้านนอกØ ประมาณ | น้ำหนัก ประมาณ | อันดับปัจจุบันในอากาศ 30 ℃ | คะแนนปัจจุบันฝัง 20 ℃ | ความต้านทานกระแสตรงสูงสุดที่ 20 ℃ |
ตารางมิลลิเมตร | มิลลิเมตร | มิลลิเมตร | มิลลิเมตร | กก. / กม | Ω / กม. | ||
1 × 1.5 | 0.7 | 1.4 | 5.8 | 45 | 32 | 43 | 12.1 |
1 × 2.5 | 0.7 | 1.4 | 6.2 | 57 | 42 | 57 | 7.41 |
1 × 4.0 | 0.7 | 1.4 | 6.7 | 75 | 56 | 74 | 4.61 |
1 × 6.0 | 0.7 | 1.4 | 7.2 | 97 | 70 | 93 | 3.08 |
1 × 10 | 0.7 | 1.4 | 8.2 | 142 | 97 | 127 | 1.83 |
1 × 16 | 0.7 | 1.4 | 9.2 | 205 | 125 | 167 | 1.15 |
1 × 25 | 0.9 | 1.4 | 10.8 | 304 | 165 | 216 | 0.73 |
1 × 35 | 0.9 | 1.4 | 11.8 | 403 | 200 | 261 | 0.52 |
1 × 50 | 1.0 | 1.4 | 13.3 | 555 | 245 | 311 | 0.39 |
1 × 70 | 1.1 | 1.4 | 15.3 | 756 | 305 | 388 | 0.27 |
1 × 95 | 1.1 | 1.5 | 17.1 | 1005 | 375 | 461 | 0.19 |
1 × 120 | 1.2 | 1.5 | 18.7 | 1250 | 435 | 527 | 0.15 |
1 × 150 | 1.4 | 1.6 | 20.9 | 1561 | 500 | 592 | 0.12 |
