| MOQ: | ตกลงกันได้ |
| ราคา: | negotiable |
| standard packaging: | กลองเหล็กไม้หรือกลองไม้ทั้ง |
| Delivery period: | 8-15 วัน |
| payment method: | L/C, T/T |
| Supply Capacity: | 100km ต่อเดือน |

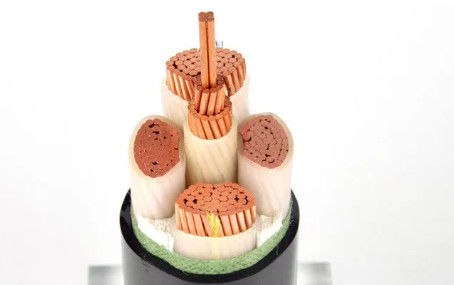

รายละเอียด
1. ตัวนำ
-------------------------------------------------- -------------------------------------------------- -
ตัวนำจะต้องเป็นหนึ่งใน Class 1 หรือ Class 2 ของทองแดงอบอ่อนธรรมดาหรือเคลือบโลหะหรืออลูมิเนียมธรรมดาหรือโลหะผสมอลูมิเนียมหรือของ Class 5 ของทองแดงธรรมดาหรือเคลือบโลหะตาม IEC 60228
2. ฉนวนกันความร้อน
-------------------------------------------------- -------------------------------------------------- -
วัสดุและความหนาของ XLPE จะต้องเป็นไปตาม IEC 60502 หรือ BS 5467 ที่ได้รับการจัดอันดับสำหรับการทำงานต่อเนื่อง 90 ° C
3. ประกอบ / ภายในครอบคลุม
-------------------------------------------------- -------------------------------------------------- -
แผ่นปิดด้านในอาจจะถูกอัดรีดหรือมีรอยต่อ สำหรับสายเคเบิลที่มีแกนวงกลมยกเว้นสายเคเบิลที่มีมากกว่าห้าแกนจะต้องอนุญาตให้มีการหุ้มด้านในแบบ lapped เฉพาะในกรณีที่ interstices ระหว่างแกนนั้นเต็มไปอย่างมาก อนุญาตให้ใช้เครื่องผูกที่เหมาะสมก่อนนำไปใช้กับวัสดุหุ้มภายในที่อัดขึ้นรูปได้ วัสดุที่เข้ากันได้กับวัสดุฉนวนวัสดุที่ใช้สำหรับวัสดุหุ้มและฟิลเลอร์จะต้องเหมาะสมสำหรับอุณหภูมิในการทำงานของสายเคเบิลและใช้งานได้กับวัสดุฉนวนสำหรับสายเคเบิลปราศจากฮาโลเจน, วัสดุหุ้มภายในและฟิลเลอร์ .
4. ชุดเกราะ
-------------------------------------------------- -------------------------------------------------- -
ลวดอลูมิเนียม / เหล็กชุบสังกะสี / เหล็กที่ใช้อย่างเป็นเกลียวครอบคลุมภายในตาม IEC 60502-1 หรือเทปอลูมิเนียม / เหล็กคู่และลวดทองแดงทองแดง / กระป๋องยังสามารถผลิตตามคำขอ
5. เปลือกนอก
-------------------------------------------------- -------------------------------------------------- -
เปลือกนอกจะต้องเป็นชนิดพีวีซีอัดรีด ST1 / ST2 ตามมาตรฐาน IEC 60502-1, โพลีเอทิลีนประเภท ST3 / ST7, สารประกอบปลอดฮาโลเจน ST8, Polychloroprene, คลอโรซัลโฟเนตโพลีเอทิลีนหรือโพลีเมอร์ประเภทเดียวกัน
การประยุกต์ใช้งาน
สายเคเบิลเหล่านี้ใช้สำหรับการจ่ายกระแสไฟฟ้าในระบบการติดตั้งแรงดันไฟฟ้าต่ำพวกมันเหมาะสำหรับการติดตั้งในอาคารและกลางแจ้งในท่อสายเคเบิลใต้พื้นดินในสถานีจ่ายไฟและสวิตช์การกระจายพลังงานในท้องถิ่นโรงงานอุตสาหกรรมที่ไม่มีความเสี่ยงทางกล ความเสียหาย
พารามิเตอร์
หมายเลขหลัก x ข้ามวินาที | ฉนวนกันความร้อน ความหนา | น้อย ปลอก ความหนา | ด้านนอกØ ประมาณ | น้ำหนัก ประมาณ | อันดับปัจจุบันในอากาศ 30 ℃ | คะแนนปัจจุบันฝัง 20 ℃ | |
| ระยะ | เป็นกลาง | ||||||
| ตารางมิลลิเมตร | มิลลิเมตร | มิลลิเมตร | มิลลิเมตร | มิลลิเมตร | กก. / กม | ||
| 4 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 14.2 | 320 | 38 | 48 |
| 4 × 6 + 1 × 4.0 | 0.7 | 0.7 | 1.8 | 15.6 | 427 | 48 | 60 |
| 4 × 10 + 1 × 6.0 | 0.7 | 0.7 | 1.8 | 18.1 | 636 | 66 | 81 |
| 4 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 20.8 | 941 | 88 | 107 |
| 4 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.9 | 1441 | 118 | 137 |
| 4 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 27.1 | 1853 | 144 | 165 |
| 4 × 50 + 1 × 25 | 1.0 | 0.9 | 1.9 | 31.6 | 2616 | 177 | 196 |
| 4 × 70 + 1 × 35 | 1.1 | 0.9 | 2.1 | 36.5 | 3578 | 227 | 244 |
| 4 × 95 + 1 × 50 | 1.1 | 1.0 | 2.2 | 41.6 | 4843 | 277 | 288 |
| 4 × 120 + 1 × 70 | 1.2 | 1.1 | 2.4 | 46.3 | 6110 | 325 | 329 |
| 4 × 150 + 1 × 70 | 1.4 | 1.1 | 2.5 | 51.2 | 7421 | 375 | 369 |
| 4 × 185 + 1 × 95 | 1.6 | 1.1 | 2.7 | 56.8 | 9191 | 433 | 418 |
| 4 × 240 + 1 × 120 | 1.7 | 1.2 | 2.9 | 63.2 | 11763 | 518 | 488 |
|
|
