| MOQ: | 500 เมตร |
| ราคา: | US$ 0.35-120 / Meter |
| standard packaging: | กลองไม้หรือเหล็ก |
| Delivery period: | 7-14 วัน |
| payment method: | ที/ที, แอล/C |
| Supply Capacity: | 15,000 กม. / เดือน |
การเดินสายเคเบิลหุ้มเกราะแบบยืดหยุ่นเหมาะสำหรับการวางในสายส่งและสายส่งไฟฟ้า
สายไฟหุ้มฉนวนโพลีเอทิลีนครอสลิงค์ (XLPE) มีคุณสมบัติทางไฟฟ้าสูง สมบัติเชิงกล ประสิทธิภาพการเสื่อมสภาพจากความร้อน ความต้านทานการแตกร้าวจากความเครียดจากสิ่งแวดล้อม ความต้านทานการกัดกร่อนของสารเคมี และยังมีโครงสร้างที่เรียบง่าย ใช้งานสะดวก และไม่ถูกจำกัดโดยการวางใน ระดับที่แตกต่างกันมาก
การก่อสร้าง

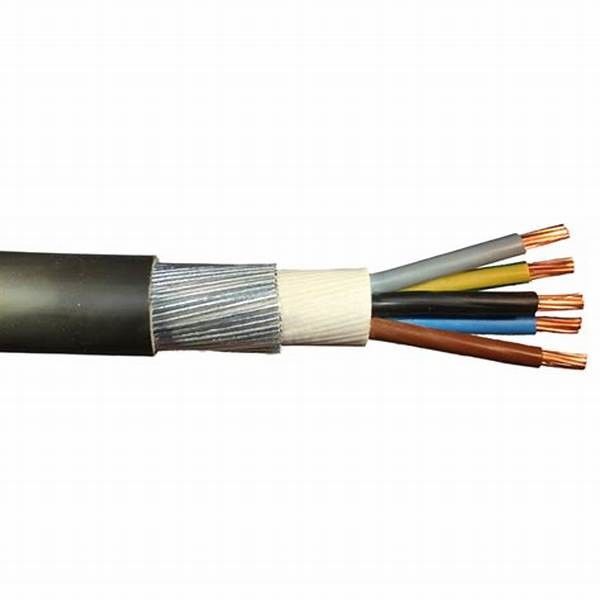

สายไฟหุ้มเกราะ AL/XLPE/SWA/PVC
- แกนอะลูมิเนียมเปลือยทรงกลมตีเกลียวตามมาตรฐาน IEC 60228
- ชั้นสารกึ่งตัวนำด้านใน
- ฉนวนแกน XLPE
- รหัสสีตาม HD 308 S2
- ชั้นสารกึ่งตัวนำชั้นนอก
- เทปสารกึ่งตัวนำ
- สกรีนเทปทองแดง
- ผู้ที่ใส่
- ปลอกด้านใน PVC
- เกราะลวดเหล็กอาบสังกะสี (SWA)
- เปลือกนอก PVC (สีแดงหรือสีดำ)
| สายไฟ MV (11kv 15kv 33kv) | ||
| รุ่นและรายละเอียด Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24) ), 18/30(36), 21/35(40.5), 26/35(40.5)kV | จำนวนแกน | พื้นที่หน้าตัดของตัวนำ(mm2) |
| ฉนวนกันความร้อน xlpe | 1 คอร์ 3 คอร์ | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ตร.มม. |
| ลูกบาศ์ก | ||
| YJV, N2XSY สายไฟหุ้มพีวีซี | ||
| YJV22; เทปหุ้มเกราะเหล็ก, สายไฟหุ้ม PVC | ||
| YJV32, YJV42; ลวดเหล็กหุ้มเกราะ, สายไฟหุ้ม PVC | ||
| อัลคอร์ | ||
| วายเจแอลวี, NA2XSY;สายไฟหุ้มพีวีซี | ||
| YJLV22; เทปเหล็กหุ้มเกราะ, สายไฟหุ้ม PVC | ||
| YJLV32, YJLV42; ลวดเหล็กหุ้มเกราะ, สายไฟหุ้ม PVC | ||
มาตรฐาน
ระหว่างประเทศ: IEC 60502, IEC 60228
จีน: GB/T 12706
มาตรฐานอื่นๆ เช่น BS, DIN และ ICEA ตามคำขอ
ข้อมูลทางเทคนิค:
อุณหภูมิตัวนำสูงสุด: ต่ำกว่าปกติ (90อค), ฉุกเฉิน (130อC) หรือไฟฟ้าลัดวงจรไม่เกิน 5 วินาที (250 ℃) เงื่อนไข
นาที.อุณหภูมิแวดล้อม0อC หลังการติดตั้งและเมื่อสายเคเบิลอยู่ในตำแหน่งคงที่เท่านั้น
นาที.รัศมีการดัด: 15 x สายเคเบิล OD สำหรับแกนเดี่ยว
12 x สายเคเบิล OD สำหรับมัลติคอร์
| ทดสอบแรงดันไฟฟ้า | 6 / 10 กิโลโวลต์ | [กิโลโวลต์] | 21 / 5 นาที |
| 12 / 20 กิโลโวลต์ | [กิโลโวลต์] | 42 / 5 นาที | |
| 18 / 30 กิโลโวลต์ | [กิโลโวลต์] | 63 / 5 นาที | |
| ช่วงอุณหภูมิ | ในการเคลื่อนไหว | -5°C ถึง +70°C | |
| ที่ตายตัว | -20°C ถึง +70°C | ||
| อุณหภูมิในการทำงาน | ไฟฟ้าลัดวงจร | องศาเซลเซียส | 250 |
| เวลาลัดวงจร | สูงสุด | [วินาที] | 5 |
| รัศมีการดัด | นาที | x เส้นผ่านศูนย์กลาง | 15 |
| ความสามารถในการติดไฟ | มาตรฐาน | มธ 60332-1-2 |
ใบรับรอง
ISO, CE, KEMA , IEC, RoHS, CCC, P3C และอื่น ๆ ตามคำขอ
คำถามที่พบบ่อย
1. การจัดส่งสินค้า:ทางทะเลหรือทางอากาศเนื่องจากมีน้ำหนักมากตัวอย่างจะถูกส่งโดย DHL, Fedexเป็นต้น
2. การชำระเงิน:เรายอมรับ T/T, L/C เพียงเลือกสิ่งที่คุณต้องการ
3.เวลาจัดส่ง:โดยทั่วไป 7 ~ 10 วันทำการเมื่อได้รับเงินมัดจำตามปริมาณ.
4. ขั้นต่ำ:โดยทั่วไป MOQ ของเราคือ 1,000 เมตรสามารถจัดหาตัวอย่างที่มีขนาดต่ำกว่า 20 เซนติเมตรได้อย่างอิสระ
|
|
