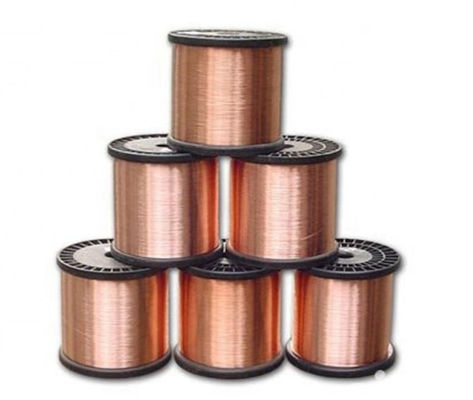

7.5 มม. 8.5 มม. CCA ทองแดงหุ้มลวดอลูมิเนียมลวดพันรอบ
การวิเคราะห์คุณสมบัติผลิตภัณฑ์:
1, ความต้านทานไฟฟ้ากระแสตรง: ความต้านทานของลวดทองแดงหุ้มลวดทองแดงมีขนาดใหญ่กว่าลวดทองแดงประมาณ 1.5 เท่า ค่าของเพศหญิงเท่ากัน ลวดทองแดงหุ้มลวดอลูมิเนียมทองแดงมีน้ำหนักประมาณ 1/2
2, การใช้ตัวนำอลูมิเนียมหุ้มทองแดงสามารถดำเนินต่อไปเป็นเวลาหลายปีเพื่อตอบสนองกระแสในการเลือกผลิตภัณฑ์สายไฟและสายเคเบิล, การออกแบบ, การติดตั้งและนิสัยอื่นๆ, ยังกดขั้วสายเคเบิล, เปิดใช้งานการบัดกรี
3, ความต้านทานไฟฟ้ากระแสสลับที่ต่ำกว่า:
4, น้ำหนักเบาและต้นทุนต่ำ: เมื่อเทียบกับข้อกำหนดทางเทคนิคเดียวกันของสายทองแดง, ประหยัดต้นทุนสายตัวนำอลูมิเนียมหุ้มทองแดงมากกว่า 40%, ประหยัดต้นทุนสายตัวนำอลูมิเนียมหุ้มทองแดง / ทองแดงมากกว่า 20%
5, ความสามารถในการเชื่อมที่ดี: ลวดอลูมิเนียมหุ้มทองแดงเนื่องจากพื้นผิวเคลือบด้วยชั้นของทองแดงศูนย์กลาง, ด้วยลวดทองแดงจึงมีความสามารถในการเชื่อมเหมือนกัน, เพื่ออำนวยความสะดวกในการผลิต
การจำแนกประเภท
หนึ่งคือสัญญาณหรือวัตถุประสงค์ในการสื่อสารสายเคเบิลอลูมิเนียมหุ้มทองแดงและอีกอันหนึ่งสำหรับแหล่งจ่ายไฟ
ระดับแรงดันไฟฟ้า
0.6/1KV3.6/6KV8.7/10KV,8.7/15KV12/20KV
18/20KV21/35KV26/35KV
ประเภทและข้อมูล
แกนเดี่ยว 0.6/1KV
ส่วนที่กำหนดของตัวนำ | ความหนาของฉนวนที่กำหนด (มม.) | ความหนาของเปลือก (มม.) |
เส้นผ่านศูนย์กลางของสายเคเบิล (มม.) |
น้ำหนักอ้างอิง (กก./กม.) |
20 ℃ ความต้านทาน DC สูงสุดของตัวนำ (Ω/KM) |
1x2.5 | 0.8 | 1.8 | 7.5 | 63 | 10.8 |
1x4 | 1.0 | 1.8 | 8.5 | 80 | 6.92 |
1x6 | 1.0 | 1.8 | 9.0 | 94 | 4.35 น |
1x10 | 1.0 | 1.8 | 10.0 | 126 | 2.70 |
1x16 | 1.0 | 1.8 | 11.5 | 161 | 1.74 |
1x25 | 1.2 | 1.8 | 13.5 | 225 | 1.10 |
1x35 | 1.2 | 1.8 | 14.0 | 277 | 0.765 |
1x50 | 1.4 | 1.8 | 16.0 | 355 | 0.539 |
1x70 | 1.4 | 1.8 | 17.5 น | 460 | 0.386 |
1x95 | 1.6 | 1.8 | 20.0 | 603 | 0.284 |
1x120 | 1.6 | 1.8 | 21.5 น | 722 | 0.220 |
1x150 | 1.8 | 1.8 | 24.0 | 871 | 0.173 |
1x185 | 2.0 | 1.8 | 26.0 | 1065 | 0.141 |
1x240 | 2.2 | 2.0 | 30.0 | 1364 | 0.102 |
1x300 | 2.4 | 2.2 | 32.0 | 1687 | 0.0843 |
