3 X 1.5 Mm2 3 X 150 Mm2 สายไฟหุ้มฉนวนแร่ สายเคเบิล Micc
สายไฟหุ้มฉนวนแร่ใช้ในวงจรจ่ายไฟในอาคารขนาดใหญ่ การขนส่งทางรถไฟ โรงพยาบาล ห้างสรรพสินค้า สถานบันเทิง ศูนย์ข้อมูล และสถานที่สำคัญอื่นๆ

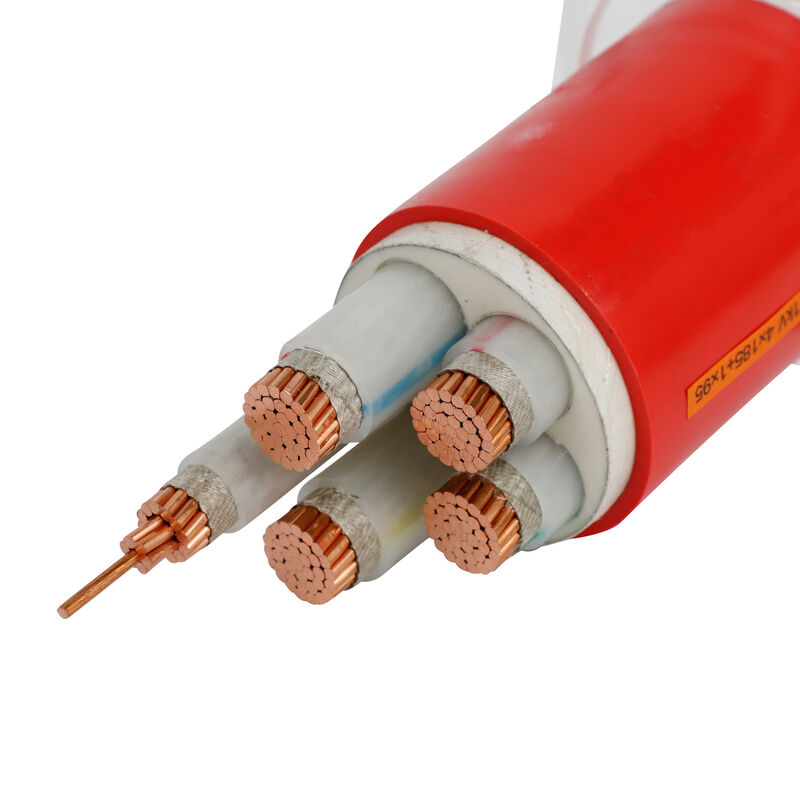

โครงสร้างของสายไฟหุ้มฉนวนแร่
1. ตัวนำสายเคเบิล: ประกอบด้วยลวดทองแดงตีเกลียวพร้อมคุณสมบัติการดัดงอที่ดี
2. ชั้นฉนวน: ใช้วัสดุฉนวนอนินทรีย์ที่ทนต่ออุณหภูมิสูง
3. ปลอกทองแดง: วัสดุทองแดงผ่านการตัดเฉือนแบบพิเศษพร้อมคุณสมบัติการดัดงอที่ดีใช้เป็นลวด PE
4. เปลือกนอก: ทำจากวัสดุพลาสติกที่ไม่มีควันพิษต่ำพร้อมการป้องกันการกัดกร่อนที่ดี
ขนาด ข้าม ส่วน |
ด้านนอก เส้นผ่านศูนย์กลาง ประมาณ |
น้ำหนักสายประมาณ. | แรงดันตก | มินิ ดัด รัศมี |
|
เฟสเดียว | สามเฟส | ||||
มม.2 | มม | กก./กม | V/A.กม | V/A.กม | มม |
3 x 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
3 x 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
3 x 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
3 x 16 | 19.5 น | 846.8 | 2.94 | 2.55 น | 292.5 |
3 x 25 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
3 x 35 | 25.2 | 1,518.8 | 1.35 น | 1.17 | 378.0 |
3 x 50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
3 x 70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
3 x 95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
3 x 120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
3 x 150 | 45.5 | 5,284.9 | 0.36 | 0.313 | 682.5 |
ตามมาตรฐานแห่งชาติ สายไฟและสายเคเบิลทนไฟ: การทดสอบคุณลักษณะวิธีทดสอบไฟ ตาม GB126666 คลาส A เผาด้วยไฟที่มีอุณหภูมิเปลวไฟ 950 ℃ ใช้แรงดันไฟฟ้า 750V ระหว่างเฟสและเฟส และระหว่างเฟสกับเปลือกนอก ควรทนได้นาน 90 นาทีโดยไม่เสีย
คลาส B ก่อไฟด้วยอุณหภูมิเปลวไฟ 750-800 ° C ใช้แรงดันไฟฟ้า 750V ระหว่างเฟสกับเฟส และระหว่างเฟสกับปลอก ควรทนได้นาน 90 นาทีโดยไม่พัง
ตาม BS6378 สายเคเบิลกันไฟที่ยืดหยุ่นเป็นไปตามข้อกำหนดต่อไปนี้:
คลาส A 650 ℃ 3 ชม
คลาส B 750 ℃ 3 ชม
คลาส C 950 ℃ 3 ชม
คลาส S 950 ℃ 20 นาที
พิกัดแรงดันไฟฟ้า: 0.6/1kV
แรงดันไฟฟ้าที่ใช้งาน: โหลดเบา 500V, โหลดหนัก 750V;
จัดอันดับปัจจุบัน: แกนเดียว 25-1800 A;มัลติคอร์ 16-500A
ความต้านทานของฉนวน: ความต้านทานของฉนวน≥ 1,000MΩ ต่อกม.ความยาวสายเคเบิลน้อยกว่า 100 ม. จากนั้นความต้านทานของฉนวน ≥ 10,000 MΩ
