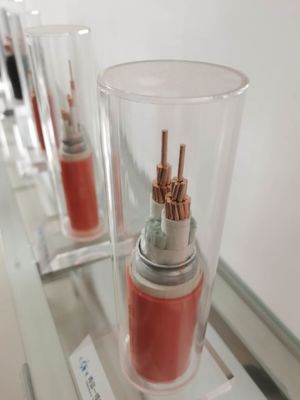

สายเคเบิลหุ้มฉนวนแร่ทนไฟ 450/750V ในอาคารอุตสาหกรรม

สายเคเบิลหุ้มฉนวนแร่เหมาะสำหรับใช้ในอาคารอุตสาหกรรม สายส่งและจ่ายไฟในอาคารโยธาและ
ระบบฉุกเฉิน

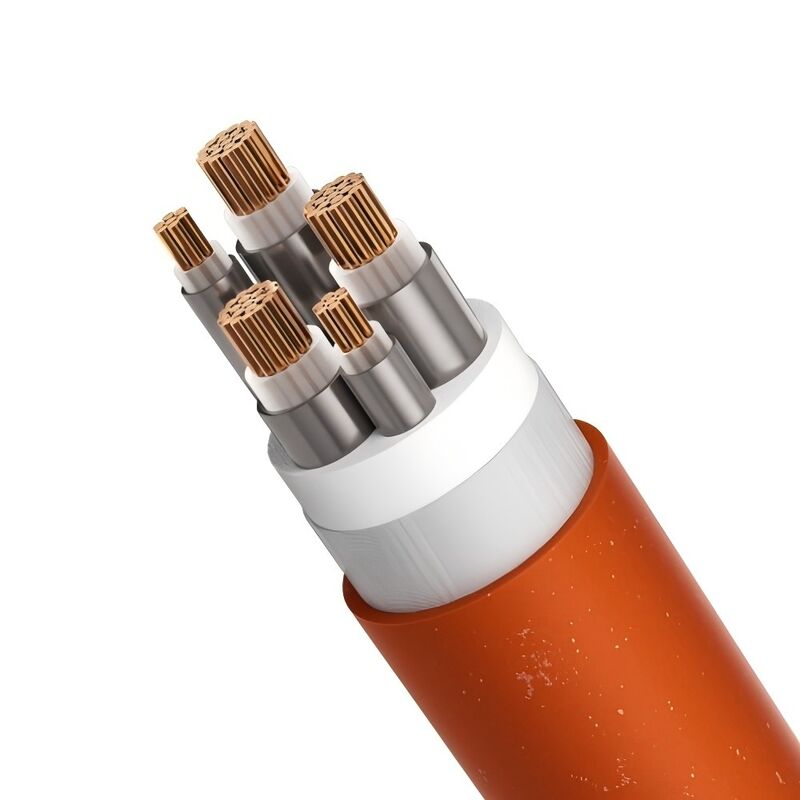

โครงสร้างของสายเคเบิลกันไฟที่ยืดหยุ่นได้

1. ตัวนำสายเคเบิล: ประกอบด้วยลวดทองแดงตีเกลียวพร้อมคุณสมบัติการดัดงอที่ดี

2. ชั้นฉนวน: ใช้วัสดุฉนวนอนินทรีย์ที่ทนต่ออุณหภูมิสูง

3. ปลอกทองแดง: วัสดุทองแดงผ่านการตัดเฉือนแบบพิเศษพร้อมคุณสมบัติการดัดงอที่ดีใช้เป็นลวด PE

4. เปลือกนอก: ทำจากวัสดุพลาสติกที่ไม่มีควันพิษต่ำพร้อมการป้องกันการกัดกร่อนที่ดี

พารามิเตอร์ของสายเคเบิลหุ้มฉนวนแร่

รุ่นของสายไฟทนไฟแบบยืดหยุ่น

YTTW

Y: ชุดสัญลักษณ์

T: ผู้ควบคุมวงคูเปอร์

T: ปลอกทองแดง

W: ฉนวนอนินทรีย์

ตามมาตรฐานแห่งชาติ สายไฟและสายเคเบิลทนไฟ: การทดสอบคุณลักษณะวิธีทดสอบไฟ ตาม GB126666 คลาส A เผาด้วยไฟที่มีอุณหภูมิเปลวไฟ 950 ℃ ใช้แรงดันไฟฟ้า 750V ระหว่างเฟสและเฟส และระหว่างเฟสกับเปลือกนอก ควรทนได้นาน 90 นาทีโดยไม่เสีย

คลาส B ก่อไฟด้วยอุณหภูมิเปลวไฟ 750-800 ° C ใช้แรงดันไฟฟ้า 750V ระหว่างเฟสกับเฟส และระหว่างเฟสกับปลอก ควรทนได้นาน 90 นาทีโดยไม่พัง

2. ตามมาตรฐาน BS6378 สายเคเบิลกันไฟที่ยืดหยุ่นเป็นไปตามข้อกำหนดต่อไปนี้:

คลาส A 650 ℃ 3 ชม

คลาส B 750 ℃ ​​3 ชม

คลาส C 950 ℃ 3 ชม

คลาส S 950 ℃ 20 นาที

1. คุณสมบัติกันไฟได้ดีเยี่ยม คะแนนกันไฟไม่เพียงเป็นไปตามมาตรฐานแห่งชาติ GB1266.6: หมวดหมู่ A 950 ℃ 90 นาที กระท่อมยังตรงตามมาตรฐานสหราชอาณาจักร BS 187-1994: คลาส A 650 ℃ 3 ชม.: คลาส B 750 ℃ ​​3 ชม. ;คลาส C 950 ℃ 3 ชม. ในขณะเดียวกันก็สามารถทนต่อการฉีดน้ำหรือการกระแทกทางกล

2. ความยาวต่อเนื่องยาว: ความยาวสามารถตอบสนองความต้องการด้านความยาวสำหรับแหล่งจ่ายไฟแม้ว่าจะใช้สายเคเบิลแบบ single-core หรือ multi-core และความยาวต่อเนื่องของสายเคเบิลแต่ละเส้นอาจยาวได้ถึง 1,000 ม.

3. พื้นที่หน้าตัดขนาดใหญ่ พื้นที่หน้าตัดของสายเคเบิลแกนเดียวถึง 630 มม. 2 และพื้นที่หน้าตัดของสายเคเบิลแบบมัลติคอร์ถึง 70 มม. 2

4. คุณสมบัติของความยืดหยุ่น สายเคเบิลสามารถพันบนสายเคเบิล reeI ด้วยรัศมีการดัด 6-10D, (D คือเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล):

5. ปลอดสารพิษ ไร้ควัน เมื่อเผาไหม้ ใช้วัสดุอนินทรีย์ (วัสดุที่ไม่ติดไฟ) เป็นฉนวน การเผาไหม้จะไม่ก่อให้เกิดก๊าซที่เป็นอันตรายหรือทุติยภูมิ

มลพิษเป็นผลิตภัณฑ์ป้องกันสิ่งแวดล้อม

6. ความสามารถในการโอเวอร์โหลดสูง สายเคเบิลไม่เพียงแต่มีความสามารถในการรองรับกระแสไฟฟ้าสูงเท่านั้น แต่ยังมีความสามารถในการโอเวอร์โหลดขนาดใหญ่อีกด้วยตามข้อกำหนดการเดินสาย อุณหภูมิพื้นผิวของสายเคเบิลมักจะอยู่ที่ 70 ℃ หากไม่สัมผัสหรือไม่สัมผัสกับวัสดุก่อสร้างที่ติดไฟได้ อุณหภูมิของปลอกสายเคเบิลอาจเพิ่มสูงถึง 105 ℃เมื่อเจอโอเวอร์โหลด อุณหภูมิในการทำงานระยะยาวของสายกันไฟสามารถเข้าถึง 250 ℃ ;

7. คุณสมบัติป้องกันการกัดกร่อน ฉนวนอินทรีย์ กันไฟ ต้องใช้ท่อหรือท่อพลาสติกหรือท่อเหล็กในบางครั้ง ท่อพลาสติกมีโอกาสเสื่อมสภาพได้ และท่อเหล็กมักเกิดสนิมหรือสึกกร่อนได้ แต่สายกันไฟมีเปลือกหุ้มทองแดงและท่อจำเป็น- นอกจากนี้ปลอกทองแดงยังมีความต้านทานการกัดกร่อนที่ดี

8. ปราศจากการรบกวนทางแม่เหล็กไฟฟ้าเมื่อเดินสายในเพลาแนวตั้งเดียวกันกับสายข้อมูลและสายควบคุม เนื่องจากการหุ้มด้วยปลอกทองแดง สายเคเบิลกันไฟจะไม่รบกวนสายเดี่ยวและสายควบคุมหรือสายเคเบิล

9. เครื่องดับไฟโดยปกติในเปลวไฟ ช่วยลดความเสียหายจากไฟไหม้ เครื่องดับไฟโดยปกติในเปลวไฟ ช่วยลดความเสียหายจากไฟไหม้นอกจากนี้ยังเชื่อถือได้ในเรื่องความปลอดภัยของบุคลากร เนื่องจากปลอกทองแดงเป็นตัวนำไฟฟ้าที่ดี เป็นสาย PE ที่ต่อลงดินได้ดีที่สุดและครอบคลุมสายเคเบิลทั้งหมด อายุการใช้งานยาวนานถึง 100 ปี ;

10. อายุการใช้งานยาวนาน ทนทานต่ออุณหภูมิสูง และทนทานต่อการเสื่อมสภาพของวัสดุฉนวนอนินทรีย์ อายุการใช้งานยาวนานหลายเท่าของสายเคเบิลหุ้มฉนวนอินทรีย์ ภายใต้สภาวะการทำงานปกติ อายุการใช้งานอาจยาวนานเท่ากับอายุของอาคาร

11. การขนส่งและการบรรจุหีบห่อของสายเคเบิลกันไฟที่มีความยืดหยุ่นรวมถึงการติดตั้งฟิตตินอสนั้นง่ายเกือบเหมือนกับสายเคเบิลทั่วไป

12. ประสิทธิภาพการประหยัดที่น่าพอใจ เนื่องจากกระบวนการผลิตขั้นสูงและการติดตั้งง่าย ค่าใช้จ่ายโดยรวมของสายเคเบิลกันไฟแบบยืดหยุ่นนั้นต่ำกว่าสายเคเบิลหุ้มฉนวนแร่มากภายใต้เงื่อนไขเดียวกัน
