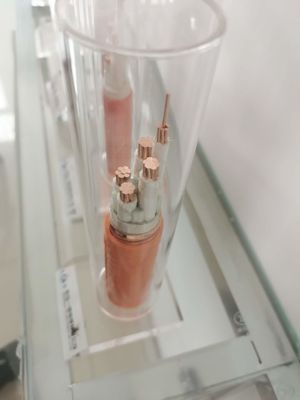

1kV LSZH Mineral Insulated Wire Multicore Mi Heating Cable
ลวดฉนวนแร่เหมาะสำหรับงานส่งไฟฟ้าภายใต้แรงดัน 0.6/1KV อุณหภูมิการทำงานต่อเนื่อง 250 ℃ และจ่ายไฟ 3 ชั่วโมงที่ 950-1,000 ℃
ลวดฉนวนแร่คุณสมบัติ
(1) การป้องกันอัคคีภัยสายเคเบิล BBTRZ ใช้เทปไมกาและฉนวนคอมโพสิตอัดขึ้นรูปโดยใช้วัสดุทนไฟ
ฉนวนปูนและการป้องกันอัคคีภัย ผลิตภัณฑ์วัสดุใหม่สามารถผ่านการทดสอบมาตรฐาน BS 6387 ระดับ C ภายใต้เปลวไฟ 950 ℃ เป็นเวลา 80 นาที ไม่มีการพังทลายของไฟฟ้า15 นาทีหลังจากแช่น้ำ 15 นาที เปลวไฟ W650℃ ไม่มีการสลาย การทดสอบระดับ b ที่ 950 ไม่มีการสลายภายใน 15 นาทีภายใต้เปลวไฟที่ ℃
(2) มีความยืดหยุ่นตัวนำของสายเคเบิล BBTRZ ทำจากลวดทองแดงตีเกลียว และชั้นฉนวนทำจากเทปไมกาและวัสดุคอมโพสิตอัดขึ้นรูปดินเหนียวทนไฟใช้เป็นฉนวนความร้อนและวัสดุกันไฟ และวัสดุเปลือกหุ้มที่ทนไฟและควันน้อยปราศจากฮาโลเจนผลิตภัณฑ์มีความยืดหยุ่นมากขึ้น
(3) การคุ้มครองสิ่งแวดล้อมการส่งผ่านการเผาไหม้ของสายเคเบิล BBTRZ เกิน 80% (มาตรฐานคือ 60%) ซึ่งเป็นไปตามข้อกำหนดของควันน้อยเนื่องจากฉนวนของสายเคเบิลและวัสดุที่หุ้มเป็นสารประกอบอนินทรีย์ จึงไม่มีวัสดุ PVC ทั่วไปดังนั้นแม้ในสภาวะที่เกิดไฟไหม้ จะไม่มีการปล่อยก๊าซกรดหรือฮาโลเจน
(4) ความปลอดภัยสามารถจ่ายพลังงานในเปลวไฟ เริ่มอุปกรณ์ดับเพลิง ลดการสูญเสียจากไฟไหม้ และเชื่อถือได้เป็นพิเศษสำหรับความปลอดภัยส่วนบุคคล
(5) อายุการใช้งานยาวนานวัสดุฉนวนอนินทรีย์สามารถทนต่ออุณหภูมิสูงและไม่เสื่อมสภาพได้ง่าย และอายุการใช้งานของวัสดุเหล่านี้ยาวนานกว่าสายเคเบิลฉนวนอินทรีย์หลายเท่า
ขนาด ข้าม ส่วน |
ด้านนอก เส้นผ่านศูนย์กลาง ประมาณ |
น้ำหนักสายประมาณ. | แรงดันตก | มินิ ดัด รัศมี |
|
เฟสเดียว | สามเฟส | ||||
มม.2 | มม | กก./กม | V/A.กม | V/A.กม | มม |
3 x 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
3 x 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
3 x 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
3 x 16 | 19.5 น | 846.8 | 2.94 | 2.55 น | 292.5 |
3 x 25 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
3 x 35 | 25.2 | 1,518.8 | 1.35 น | 1.17 | 378.0 |
3 x 50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
3 x 70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
3 x 95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
3 x 120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
แอพพลิเคชั่น
(1) ระบบดับเพลิงของอาคารต่างๆ
(2) อาคารโยธาสูง อาคารสำนักงาน โรงแรม ศูนย์การค้าขนาดใหญ่ ศูนย์แสดงสินค้า พิพิธภัณฑ์ ห้องสมุด โรงพยาบาล สนามกีฬา สนามบิน ฯลฯ
(3) ฟิลด์ที่มีอุณหภูมิสูง เช่น เหล็ก การหลอม แก้ว และโรงงานอื่น ๆ
(4) เขตข้อมูลไวไฟและระเบิดได้ เช่น ปิโตรเลียม เคมีภัณฑ์ เภสัชกรรม พลังงานนิวเคลียร์ และกิจการทางทหาร
(5) โครงการป้องกันประเทศ เช่น เรือ การบิน อวกาศ การปล่อยดาวเทียม ศูนย์ควบคุม ฯลฯ
