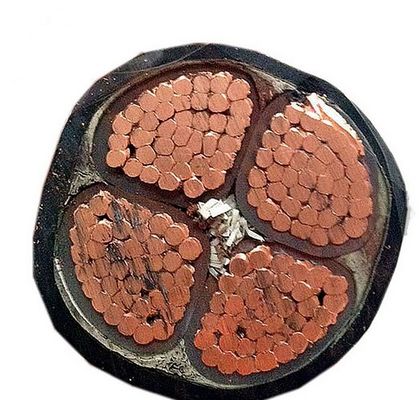

สายไฟอ่อนทนไฟปลอกฮาโลเจนที่มีควันไฟต่ำ
ผลิตภัณฑ์สายไฟและสายเคเบิลแบบกันไฟ Serial
1. มาตรฐานผลิตภัณฑ์
มาตรฐานองค์กร มาตรฐานนี้เทียบเท่ากับ GB/T 19666-2005
2. ผลิตภัณฑ์นี้เหมาะสำหรับการใช้งานในทุกสถานที่โดยใช้สายไฟหุ้มฉนวนพลาสติกที่มีแรงดันไฟฟ้ากระแสสลับ 1-10 KV, สายเคเบิลควบคุมหุ้มฉนวนพลาสติก 450/750 V, 450/750 V และต่ำกว่าสายไฟและสายเคเบิลอุปกรณ์ไฟฟ้า โดยเฉพาะอุณหภูมิสูง ไวไฟ และไฟหลักฐานสำหรับการส่งและกระจายกำลัง ระบบควบคุม สัญญาณเตือนภัย และระบบควบคุมอัคคีภัย และวงจรอื่นๆ
3. ทรัพย์สินเพื่อการใช้งาน
ก.ตามประเภทผลิตภัณฑ์ที่แตกต่างกัน พิกัดแรงดันไฟฟ้าสามารถแบ่งออกเป็นต่อไปนี้:
แอล.0.6/1 - 8.7/10 KV β.450/750 KV γ300/500 V δ.300/300 โวลต์
ข.อุณหภูมิในการทำงานที่อนุญาตของสายเคเบิลเป็นเวลานาน แบ่งออกเป็นผลิตภัณฑ์ประเภทต่างๆ ดังนี้
70ºC, 90ºC, 10
ค.สำหรับการลัดวงจร (5 วินาที) อุณหภูมิการทำงานสูงสุดที่อนุญาตของตัวนำจะต้องไม่เกิน 160ºC และ 250ºC (สำหรับ a-α)
ง.อุณหภูมิสิ่งแวดล้อมสำหรับการวางสายเคเบิลไม่ควรต่ำกว่า 0ºC
ฉ.อนุญาตขั้นต่ำรัศมีการโค้งงอของสายเคเบิลควรเป็นไปตามผลิตภัณฑ์ดังต่อไปนี้ 6 เท่า 10 เท่า 12 เท่าและ 15 เท่าของเส้นผ่านศูนย์กลางโดยรวมของสายเคเบิล
กรัมลักษณะการเผาไหม้ของสายเคเบิล
แอล.ภายใต้สภาวะการเผาไหม้ที่อุณหภูมิเปลวไฟ 750-800ºC สายเคเบิลสามารถทำงานได้ไม่น้อยกว่า 90 นาที
บีกระแสของสายเคเบิลที่วัดได้ความสามารถในการบรรทุกภายใต้สภาพแวดล้อม "α" ไม่น้อยกว่าค่าความจุกระแสไฟภายใต้สภาวะการทำงานประเภทที่สอดคล้องกันและข้อกำหนดของสายเคเบิลทั่วไป
ซ.ลักษณะทางไฟฟ้าและทางกายภาพอื่นๆลักษณะทางกลของสายเคเบิลทั้งหมดสูงกว่าสายเคเบิลทั่วไปที่สอดคล้องกัน
ตารางที่ 1 | |||||||||
พิมพ์ | ชื่อ | ||||||||
NH-VV | ฉนวนพีวีซีทนไฟ, ปลอกพีวีซี, สายไฟทองแดง | ||||||||
NH-VV22 | ฉนวนพีวีซีทนไฟ, ปลอกพีวีซี, สายไฟทองแดงหุ้มเกราะเหล็กเข็มขัด | ||||||||
NH-YJV | ฉนวน XLPE ทนไฟ, ปลอกพีวีซี, สายไฟทองแดง | ||||||||
NH-YJV22 | ฉนวน XLPE ทนไฟ, ปลอกพีวีซี, สายไฟทองแดงหุ้มเกราะเหล็กเข็มขัด | ||||||||
NH-FF | สายไฟทองแดงหุ้มฟลูออโรเรซิ่นหุ้มฉนวนฟลูออโรเรซิ่น | ||||||||
WDZN-YY | LSZH โพลิโอเลฟิน ฉนวน, โพลิโอเลฟิน ปลอกสายไฟทองแดง | ||||||||
WDZN-YY23 | LSZH โพลิโอเลฟิน ฉนวน, โพลิโอเลฟิน ปลอกหุ้มสายไฟทองแดงหุ้มเกราะ | ||||||||
NH-YGG | ฉนวนยางซิลิโคน ปลอกยางซิลิโคน สายไฟทองแดง |
พิมพ์ | แกน | แรงดันไฟฟ้า 0.6/1kv | |||||||
ส่วน (mm2) | |||||||||
NH-VV;NH-VV22;NH-FF;NH-YGG;NH-YJV;NH-YJV22;NH-WDZN-YY23 | 1~5 | 1.5~300;4~300 | |||||||
ตารางที่ 3 | |||||||||
เส้นผ่านศูนย์กลางแกนสายเคเบิลΦ | ความหนาของปลอกฟลูออโรเรซิ่น | ||||||||
3-5 | 0.55 | ||||||||
5.01-10 | 0.7 | ||||||||
10.01-15 | 0.8 | ||||||||
15.01-20 | 0.85 | ||||||||
20.01-25 | 0.95 | ||||||||
25.01-30 | 1.05 | ||||||||
ทรัพย์สิน: | |||||||||
1, อุณหภูมิแวดล้อมสำหรับการวางสายเคเบิล: สูงกว่า 0 ° C | |||||||||
2 อุณหภูมิการทำงานสูงสุดในระยะยาวของตัวนำหุ้มฉนวน PVC ไม่เกิน 70 องศาเซลเซียสตัวนำ NH-YJV ไม่เกิน 90 ° C ตัวนำ WDZN-YY ไม่เกิน 90 ° C ตัวนำ NH-YGG ไม่เกิน 180 ° C ตัวนำ NH-FF ไม่เกิน 200 ° C | |||||||||
