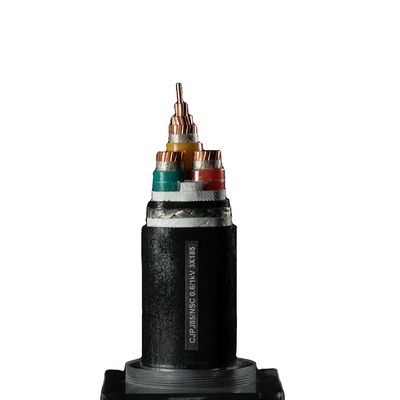

LSZH สายไฟหุ้มฉนวนโพลีโอเลฟินส์หุ้มฉนวน XLPE ทนไฟ LSZH
คุณสมบัติสำหรับการใช้งาน for
สายเคเบิลทนไฟหรือทนไฟได้รับการออกแบบมาเพื่อรักษาความสมบูรณ์ของวงจรและทำงานต่อไปตามระยะเวลาที่กำหนดภายใต้สภาวะอุณหภูมิเปลวไฟที่กำหนดไว้
สายเคเบิล LSZH FR เป็นสายเคเบิลที่สำคัญที่จะใช้เมื่อคุณต้องการการติดตั้งระบบไฟฟ้าที่สำคัญเพื่อดำเนินการระหว่างการอพยพหนีไฟ: ระบบสัญญาณเตือนไฟไหม้ ระบบเตือนภัยด้วยเสียง และระบบไฟฉุกเฉิน
ดังนั้นจึงมักระบุไว้ในที่ร่ม โดยเฉพาะอย่างยิ่งในที่สาธารณะ และในสภาพแวดล้อมที่เป็นอันตรายอื่นๆ และพื้นที่ที่มีการระบายอากาศไม่ดีซึ่งรวมถึงรถยนต์ เครื่องบิน รางรถไฟ และเรือสายเคเบิลหุ้ม LSZH มักใช้ในอุโมงค์และเครือข่ายรถไฟใต้ดิน
ตารางที่ 1 | |||||||||
พิมพ์ | ชื่อ | ||||||||
NH-VV | ฉนวนพีวีซีทนไฟ, ปลอกพีวีซี, สายไฟทองแดง | ||||||||
NH-VV22 | ฉนวนพีวีซีทนไฟ, ปลอกพีวีซี, สายไฟทองแดงหุ้มเกราะเหล็กเข็มขัด | ||||||||
NH-YJV | ฉนวน XLPE ทนไฟ, ปลอกพีวีซี, สายไฟทองแดง | ||||||||
NH-YJV22 | ฉนวน XLPE ทนไฟ, ปลอกพีวีซี, สายไฟทองแดงหุ้มเกราะเหล็กเข็มขัด | ||||||||
NH-FF | สายไฟทองแดงหุ้มฟลูออโรเรซิ่นหุ้มฉนวนฟลูออโรเรซิ่น | ||||||||
WDZN-YY | LSZH โพลิโอเลฟิน ฉนวน, โพลิโอเลฟิน ปลอกสายไฟทองแดง | ||||||||
WDZN-YY23 | LSZH โพลิโอเลฟิน ฉนวน, โพลิโอเลฟิน ปลอกหุ้มสายไฟทองแดงหุ้มเกราะ | ||||||||
NH-YGG | ฉนวนยางซิลิโคน ปลอกยางซิลิโคน สายไฟทองแดง |
พิมพ์ | แกน | แรงดันไฟฟ้า 0.6/1kv | |||||||
ส่วน (mm2) | |||||||||
NH-VV;NH-VV22;NH-FF;NH-YGG;NH-YJV;NH-YJV22;NH-WDZN-YY23 | 1~5 | 1.5~300;4~300 | |||||||
ตารางที่ 3 | |||||||||
เส้นผ่านศูนย์กลางแกนสายเคเบิลΦ | ความหนาของปลอกฟลูออโรเรซิ่น | ||||||||
3-5 | 0.55 | ||||||||
5.01-10 | 0.7 | ||||||||
10.01-15 | 0.8 | ||||||||
15.01-20 | 0.85 | ||||||||
20.01-25 | 0.95 | ||||||||
25.01-30 | 1.05 | ||||||||
ทรัพย์สิน: | |||||||||
1, อุณหภูมิแวดล้อมสำหรับการวางสายเคเบิล: สูงกว่า 0 ° C | |||||||||
2 อุณหภูมิการทำงานสูงสุดในระยะยาวของตัวนำหุ้มฉนวน PVC ไม่เกิน 70 องศาเซลเซียสตัวนำ NH-YJV ไม่เกิน 90 ° C ตัวนำ WDZN-YY ไม่เกิน 90 ° C ตัวนำ NH-YGG ไม่เกิน 180 ° C ตัวนำ NH-FF ไม่เกิน 200 ° C | |||||||||
