MOQ:	100m
standard packaging:	กลองไม้
Delivery period:	7 วันหลังจากได้รับเงินมัดจำ
payment method:	L / C, T / T

Details Information

Product Description

Detail Information

ชื่อแบรนด์

HOLD-ONE

ชื่อผลิตภัณฑ์:

สายเคเบิลหุ้มฉนวนแร่

วัสดุฉนวน:

พีวีซี

วัสดุตัวนำ:

ทองแดง

เสื้อนอก:

พีวีซีสะอาดและเรียบ

ประเภท:

ฉนวนกันความร้อน

จำนวนตัวนำไฟฟ้า:

multicore

เน้น:

สายเคเบิลหุ้มฉนวนแร่ปราศจากฮาโลเจน

สายเคเบิลหุ้มฉนวนแร่ทองแดงแบบควั่น

สายเคเบิลหุ้มฉนวนแร่ OD 10.7 มม

Product Description

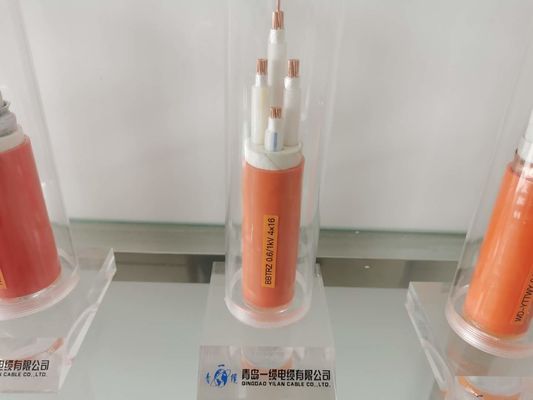

สายเคเบิลหุ้มฉนวนแร่ MICC แบบมัลติคอร์

อลูมิเนียมแกนทองแดงหุ้มสายเคเบิลหุ้มฉนวนแร่ที่มีความยืดหยุ่น

1. ตัวนำ: ทำจากลวดทองแดงตีเกลียวที่มีประสิทธิภาพการดัดงอที่ดี

2. ฉนวนกันความร้อน: ใช้วัสดุฉนวนอนินทรีย์ที่ทนอุณหภูมิสูงและไม่ติดไฟ

3. เปลือกโลหะ: ทำจากอลูมิเนียม

4. ปลอกหุ้มด้านนอก: ใช้วัสดุที่เป็นมิตรกับสิ่งแวดล้อมทนต่อความชราทนต่อสภาพอากาศควันต่ำและปราศจากฮาโลเจน

5. เหมาะสำหรับการวางในร่มและกลางแจ้งสามารถทนต่อแรงทางกลภายนอกได้

วิธีการเลือก

1. ในกรณีต่อไปนี้ควรใช้สายเคเบิลหุ้มฉนวนแร่ที่มีความยืดหยุ่นพร้อมปลอกพลาสติก:

สายเคเบิลวางอยู่ในสภาพแวดล้อมที่กัดกร่อนปลอกทองแดง

สายเคเบิลถูกฝังโดยตรงหรือวางผ่านท่อ

สายเคเบิลวางอยู่ในพื้นที่ที่ไม่ใช่ทางเทคนิคของอาคารและมีข้อกำหนดด้านความสวยงามในกรณีที่มีข้อกำหนดในการป้องกันอัคคีภัยควรใช้โครงพลาสติกที่ปราศจากฮาโลเจนและมีควันต่ำ

ระบุ ข้าม มาตรา	ด้านนอก เส้นผ่านศูนย์กลาง ประมาณ	น้ำหนักสายประมาณ.	แรงดันไฟฟ้าตก		มินิ การดัด รัศมี
ระบุ ข้าม มาตรา	ด้านนอก เส้นผ่านศูนย์กลาง ประมาณ	น้ำหนักสายประมาณ.	เฟสเดียว	สามเฟส	มินิ การดัด รัศมี
ตร.มม.	มม	กก. / กม	V / A. กม	V / A. กม	มม
3 x 1.5	10.7	273.3	30.8	26.7	160.5
3 x 2.5	11.6	319.4	18.9	16.4	174.0
3 x 4	12.5	398.3	11.8	10.2	187.5
3 x 6	13.7	479.9	7.9	6.81	205.5
3 x 10	17.3	636.1	4.7	4.05	259.5
3 x 16	19.5	846.8	2.94	2.55	292.5
3 x 25	22.3	1,192.9	1.87	1.62	334.5
3 x 35	25.2	1,518.8	1.35	1.17	378.0
3 x 50	28.6	1,950.5	1.01	0.87	429.0
3 x 70	32.7	2,629.9	0.71	0.61	490.5
3 x 95	37.1	3,588.8	0.52	0.454	556.5
3 x 120	40.9	4,379.3	0.43	0.371	613.5

2. การเลือกข้อกำหนด

กำหนดอุณหภูมิการทำงานสูงสุดของสายเคเบิลตามสภาพแวดล้อมการวางสายเคเบิลเลือกกระแสของสายเคเบิลที่สอดคล้องกันอย่างสมเหตุสมผลและกำหนดข้อกำหนดของสายเคเบิล

2.1: สายเคเบิลหุ้มฉนวนแร่ที่มีความยืดหยุ่นมีสองประเภทตามอุณหภูมิของสายเคเบิล

ความจุ: ที่ 70 ° C

Ampacity ที่ 105 ° C

2.2: ความสามารถในการรับน้ำหนักปัจจุบันของสายเคเบิลที่เลือกควรเป็นไปตามอุณหภูมิการทำงานปกติที่ 70 0 C ภายใต้เงื่อนไขการวางต่อไปนี้:

ทำความสะอาดเส้นตามผนังวงเล็บหลังคาและสะพาน

มีการกำหนดเส้นทางร่วมกับสายเคเบิลประเภทอื่นในสะพานเพลาร่องสายเคเบิลและอุโมงค์เคเบิลเดียวกัน

สถานที่อื่น ๆ ที่อุณหภูมิของปลอกสายสูงเกินไปอาจทำให้เกิดการบาดเจ็บส่วนบุคคลหรืออุปกรณ์เสียหายได้

2.3: วางสายเคเบิลในสะพานร่องสายเคเบิลและสถานที่ที่เครื่องไร้คนขับสวมท่อความสามารถในการรองรับกระแสไฟฟ้าสามารถเลือกได้ตามอุณหภูมิการทำงานปกติ 105 0 C

.2.4: ข้อกำหนดของสายเคเบิลหุ้มฉนวนแร่ที่ยืดหยุ่นควรได้รับการพิจารณาอย่างสมเหตุสมผลตามความยาวจริงของเส้นและความยาวในการส่งมอบสายเคเบิล

3. จุดออกแบบ

3.1 ปลอกทองแดงสามารถใช้เป็นสายกราวด์ได้ดังนั้นจึงไม่จำเป็นต้องใช้ลวด PE

3.2 การเปลี่ยนท่อบัสด้วยสายเคเบิลหุ้มฉนวนแร่แบบยืดหยุ่นที่มีหน้าตัดขนาดใหญ่สามารถลดการลงทุนด้านวิศวกรรมและปรับปรุงความปลอดภัยของสาย
