สายเคเบิลหุ้มฉนวนแร่โลหะหนัก

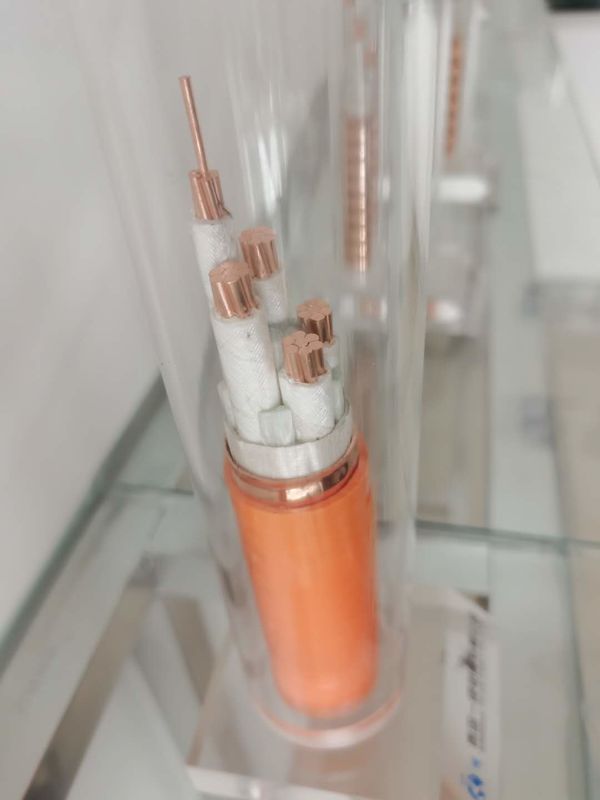

โครงสร้างของสายเคเบิลทนไฟที่ยืดหยุ่น
1. ตัวนำสายเคเบิล: ประกอบด้วยสายทองแดงที่ตีเกลียวและมีคุณสมบัติดัดงอที่ดี
2. ชั้นฉนวน: ใช้วัสดุฉนวนอนินทรีย์ทนอุณหภูมิสูง
3. ปลอกทองแดง: วัสดุทองแดงผ่านการตัดเฉือนพิเศษด้วยคุณสมบัติดัดงอที่ดีใช้เป็นลวด PE
4. เปลือกนอก: ทำจากวัสดุพลาสติกปลอดสารพิษควันต่ำพร้อมการป้องกันการกัดกร่อนที่ดี
| ระบุ ข้าม มาตรา |
ด้านนอก เส้นผ่านศูนย์กลาง ประมาณ |
น้ำหนักสายประมาณ. | แรงดันไฟฟ้าตก | มินิ การดัด รัศมี |
|
| เฟสเดียว | สามเฟส | ||||
| ตร.มม. | มม | กก. / กม | V / A. กม | V / A. กม | มม |
| 3 x 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3 x 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3 x 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
| 3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3 x 16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
| 3 x 25 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
| 3 x 35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
| 3 x 50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
| 3 x 70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
| 3 x 95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
| 3 x 120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
รูปแบบของสายเคเบิลทนไฟแบบยืดหยุ่น
YTTW
Y: สัญลักษณ์ชุด
T: ตัวนำคูเปอร์
T: ปลอกทองแดง
W: ฉนวนอนินทรีย์
ตามมาตรฐานแห่งชาติสายไฟและสายเคเบิลทนไฟ: การทดสอบลักษณะวิธีการทดสอบไฟตาม GB126666 Class A เผาในไฟด้วยอุณหภูมิเปลวไฟ 950 ℃ใช้แรงดันไฟฟ้า 750V ระหว่างเฟสและเฟสและระหว่างเฟสและเปลือกนอกควรทนได้นาน 90 นาทีโดยไม่เสีย
คลาส B ขนมปังในไฟที่มีอุณหภูมิเปลวไฟ 750-800 ° C ใช้แรงดันไฟฟ้า 750V ระหว่างเฟสและเฟสและระหว่างเฟสและปลอกควรทนได้นาน 90 นาทีโดยไม่เสีย
2. ตามมาตรฐาน BS6378 สายเคเบิลทนไฟที่ยืดหยุ่นเป็นไปตามข้อกำหนดต่อไปนี้:
คลาส A 650 ℃ 3 ชม
คลาส B 750 ℃ 3 ชม
คลาส C 950 ℃ 3 ชม
คลาส S 950 ℃ 20 นาที
1. คุณสมบัติการกันไฟที่ยอดเยี่ยมระดับการทนไฟไม่เพียง แต่เป็นไปตามมาตรฐานแห่งชาติ GB1266.6: หมวด A 950 ℃ 90 นาทีกระท่อมยังเป็นไปตามมาตรฐาน BS 187-1994 ของสหราชอาณาจักร: Class A 650 ℃ 3h: class B 750 ℃ 3h ;คลาส C 950 ℃ 3 ชม. ในขณะเดียวกันยังสามารถทนต่อการฉีดพ่นน้ำหรือการตีด้วยกลไก
2. ความยาวต่อเนื่องยาว: ความยาวสามารถตอบสนองความต้องการความยาวของแหล่งจ่ายไฟได้แม้จะมีสายเคเบิลแบบแกนเดียวหรือหลายคอร์ก็ตามและความยาวต่อเนื่องของแต่ละสายอาจยาวได้ถึง 1,000 ม.
3. พื้นที่หน้าตัดขนาดใหญ่พื้นที่หน้าตัดของสายเคเบิลแกนเดียวถึง 630 มม. 2 และสายเคเบิลมัลติคอร์ถึง 70 มม. 2
4. คุณสมบัติของความยืดหยุ่นสายเคเบิลสามารถพันบนสายเคเบิลได้ด้วยรัศมีการดัด 6-10D (D คือเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล):
5. ปลอดควันพิษเมื่อเผาไหม้โดยใช้วัสดุอนินทรีย์ (วัสดุที่ไม่ติดไฟ) เพื่อเป็นฉนวนการเผาไหม้จะไม่ก่อให้เกิดก๊าซที่เป็นอันตรายหรือทุติยภูมิ
มลพิษเป็นผลิตภัณฑ์รักษาสิ่งแวดล้อม
6. ความสามารถในการโอเวอร์โหลดสูงสายเคเบิลไม่เพียง แต่มีความสามารถในการรองรับกระแสสูงเท่านั้น แต่ยังมีความจุเกินขนาดใหญ่อีกด้วยตามข้อกำหนดการเดินสายอุณหภูมิของสายเคเบิลโดยทั่วไปจะอยู่ที่ 70 ℃หากไม่ถูกสัมผัสหรือไม่สัมผัสกับวัสดุก่อสร้างที่ติดไฟได้อุณหภูมิของปลอกสายอาจสูงถึง 105 ℃เมื่อเจอไฟเกินอุณหภูมิในการทำงานในระยะยาวของสายเคเบิลทนไฟสามารถสูงถึง 250 ℃;
7. คุณสมบัติในการป้องกันการกัดกร่อนฉนวนกันไฟอินทรีย์ต้องใช้หลอดพลาสติกหรือท่อหรือท่อเหล็กบางครั้งท่อพลาสติกอาจเสื่อมสภาพและท่อเหล็กมีแนวโน้มที่จะเป็นสนิมหรือสึกกร่อน แต่สายไฟทนไฟมีปลอกทองแดงและจำเป็นต้องใช้ท่อ - น้อยกว่านอกจากนี้ปลอกทองแดงยังมีความต้านทานการกัดกร่อนที่ดี
8. ปราศจากสัญญาณรบกวนทางแม่เหล็กไฟฟ้าเมื่อเดินสายในเพลาแนวตั้งเดียวกันด้วยสายข้อมูลและสายควบคุมเนื่องจากการหุ้มปลอกทองแดงสายเคเบิลทนไฟจะไม่รบกวนสายเดี่ยวและสายควบคุมหรือสายเคเบิล
9. อุปกรณ์ Tinguishing โดยปกติในเปลวไฟจะช่วยลดความเสียหายจากไฟอุปกรณ์ดับเพลิงตามปกติในเปลวไฟจะช่วยลดความเสียหายจากไฟนอกจากนี้ยังมีความน่าเชื่อถือสำหรับความปลอดภัยของบุคลากรเนื่องจากปลอกทองแดงเป็นตัวนำไฟฟ้าที่ดีเป็นสาย PE ที่ต่อลงดินที่ดีที่สุดและครอบคลุมสายเคเบิลทั้งหมดอายุการใช้งานนานถึง 100 ปี
10. อายุการใช้งานยาวนานทนต่ออุณหภูมิสูงและทนต่อการย่อยสลายของวัสดุฉนวนอนินทรีย์อายุการใช้งานเป็นหลายเท่าของสายเคเบิลฉนวนอินทรีย์ภายใต้สภาพการทำงานปกติอายุการใช้งานอาจนานเท่าของอาคาร
11. การขนส่งและบรรจุภัณฑ์ของสายเคเบิลทนไฟที่ยืดหยุ่นรวมถึงการติดตั้ง fittinos นั้นเรียบง่ายเกือบจะเหมือนกับสายเคเบิลทั่วไป
12. ประสิทธิภาพการประหยัดที่ดีเนื่องจากกระบวนการผลิตขั้นสูงและต้นทุนโดยรวมของสายเคเบิลทนไฟแบบยืดหยุ่นในการติดตั้งที่เรียบง่ายนั้นสูงกว่าสายเคเบิลหุ้มฉนวนแร่ภายใต้เงื่อนไขเดียวกัน
ลักษณะทางไฟฟ้าของสายเคเบิลทนไฟแบบยืดหยุ่น
