| MOQ: | 100m |
| standard packaging: | กลองไม้ |
| Delivery period: | 7 วันหลังจากได้รับเงินมัดจำ |
| payment method: | L / C, T / T |

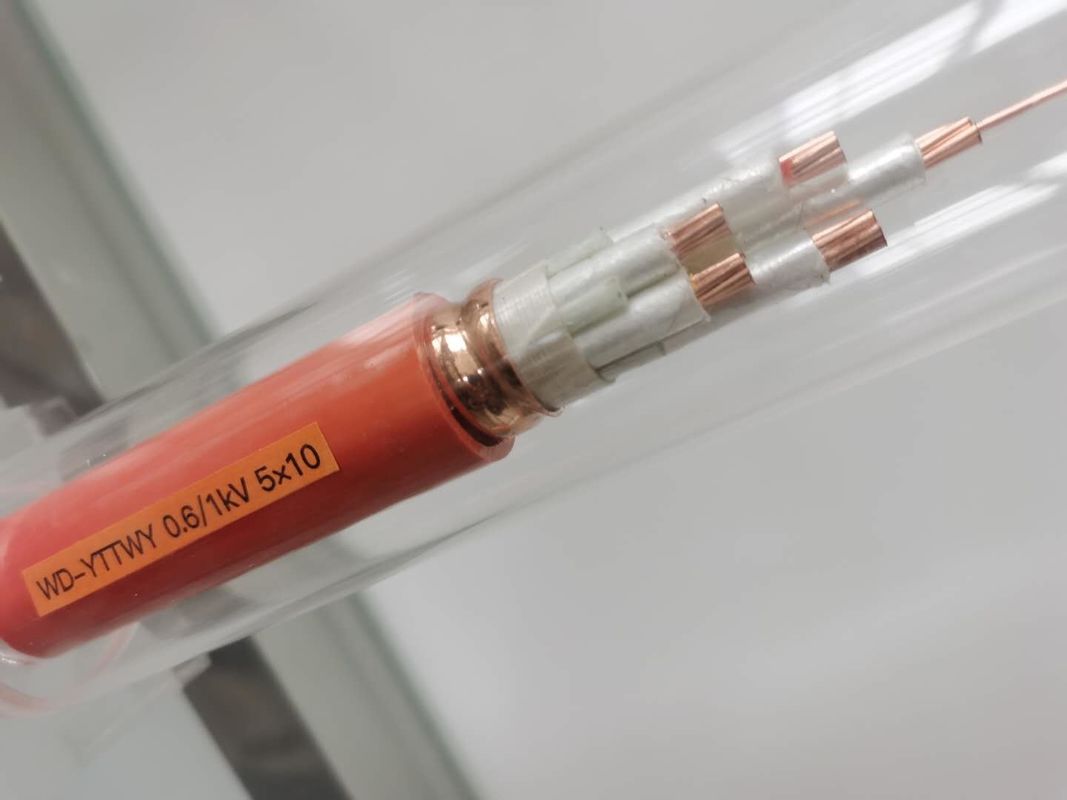

สายเคเบิลหุ้มฉนวนแร่แบบยืดหยุ่น BTTZ ซีรี่ส์ควันต่ำ
โครงสร้างของสายเคเบิลทนไฟที่ยืดหยุ่น
1. ตัวนำสายเคเบิล: ประกอบด้วยสายทองแดงที่ตีเกลียวและมีคุณสมบัติดัดงอที่ดี
2. ชั้นฉนวน: ใช้วัสดุฉนวนอนินทรีย์ทนอุณหภูมิสูง
3. ปลอกทองแดง: วัสดุทองแดงผ่านการตัดเฉือนพิเศษด้วยคุณสมบัติดัดงอที่ดีใช้เป็นลวด PE
4. เปลือกนอก: ทำจากวัสดุพลาสติกปลอดสารพิษควันต่ำพร้อมการป้องกันการกัดกร่อนที่ดี
| ระบุ ข้าม มาตรา |
ด้านนอก เส้นผ่านศูนย์กลาง ประมาณ |
น้ำหนักสายประมาณ. | แรงดันไฟฟ้าตก | มินิ การดัด รัศมี |
|
| เฟสเดียว | สามเฟส | ||||
| ตร.มม. | มม | กก. / กม | V / A. กม | V / A. กม | มม |
| 3 x 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3 x 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3 x 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
| 3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3 x 16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
| 3 x 25 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
| 3 x 35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
| 3 x 50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
| 3 x 70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
| 3 x 95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
| 3 x 120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
| 3 x 150 | 45.5 | 5,284.9 | 0.36 | 0.313 | 682.5 |
ตามมาตรฐานแห่งชาติสายไฟและสายเคเบิลทนไฟ: การทดสอบลักษณะวิธีการทดสอบไฟตาม GB126666 Class A เผาในไฟด้วยอุณหภูมิเปลวไฟ 950 ℃ใช้แรงดันไฟฟ้า 750V ระหว่างเฟสและเฟสและระหว่างเฟสและเปลือกนอกควรทนได้นาน 90 นาทีโดยไม่เสีย
คลาส B ขนมปังในไฟที่มีอุณหภูมิเปลวไฟ 750-800 ° C ใช้แรงดันไฟฟ้า 750V ระหว่างเฟสและเฟสและระหว่างเฟสและปลอกควรทนได้นาน 90 นาทีโดยไม่เสีย
ตามมาตรฐาน BS6378 สายเคเบิลทนไฟที่ยืดหยุ่นเป็นไปตามข้อกำหนดต่อไปนี้:
คลาส A 650 ℃ 3 ชม
คลาส B 750 ℃ 3 ชม
คลาส C 950 ℃ 3 ชม
คลาส S 950 ℃ 20 นาที
แรงดันไฟฟ้า: 0.6 / 1kV
แรงดันไฟฟ้าที่ใช้งานได้: โหลดเบา 500V, โหลดหนัก 750V;
กระแสไฟฟ้า: แกนเดี่ยว 25-1800 A;มัลติคอร์ 16-500A
ความต้านทานฉนวน: ความต้านทานของฉนวน≥1,000MΩต่อกม.ความยาวสายเคเบิลน้อยกว่า 100 ม. จากนั้นความต้านทานฉนวน≥ 10,000 MΩ
ความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้า: ใช้แรงดันไฟฟ้า 2000V และ 2500 V ระหว่างเฟสและปลอกทองแดงของสายเคเบิล 500V และ 750V ตามลำดับควรทนได้นาน 15 นาทีโดยไม่ขาด
ราคาสายทองแดงผลิตภัณฑ์ที่ได้รับความนิยมสายเคเบิลหุ้มฉนวนแร่เทอร์โมคัปเปิล
|
|
