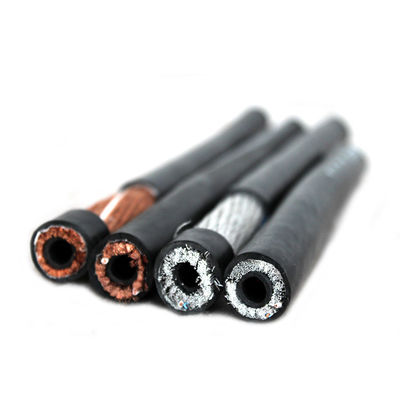

3M Cable Length 350A Co2 Mig Welding Torch สำหรับเครื่องเชื่อม
คำอธิบายของสายเชื่อมไฟฉาย
1. Co2 Mig Welding Torch ควรใช้โดยบุคลากรที่มีคุณสมบัติเหมาะสม
2. ในระหว่างการใช้งานให้หลีกเลี่ยงสารที่เป็นอันตรายเช่นอาร์คหรือควันซึ่งเป็นอันตรายต่อผู้ปฏิบัติงานและผู้อื่น
3. พารามิเตอร์กระแสที่ระบุระบุขีด จำกัด การทำงานและการโอเวอร์โหลดจะทำให้ไฟฉายเชื่อม Co2 Mig เสียหาย
4. ความยาวของไฟฉายเชื่อม Co2 Mig ทั่วไปคือ 3 เมตรและ 5 เมตรห้ามเชื่อมต่อสายเคเบิลกับของมีคมและวัตถุความร้อนโดยเด็ดขาด
5. การใช้งานเทคนิค MAG / MIG Co2 Mig Welding Torch ของ GB / T15579.7-2013
| ชื่อ |
MODEL |
การใช้งาน |
ลักษณะเฉพาะ |
| สายยางน้ำหนักเบา |
YQ, YQW |
เครื่องใช้ในครัวเรือนอุปกรณ์ไฟฟ้าขนาดเล็ก |
ประสิทธิภาพการดัดที่นุ่มนวลเบาและดี |
| YQW มีความทนทานต่อสภาพอากาศและความต้านทานต่อน้ำมันบางชนิด |
| สายยางขนาดกลาง |
YZ, YZW |
อุตสาหกรรมที่ใช้กันอย่างแพร่หลายในการผลิตไฟฟ้าทางการเกษตร |
YZW มีความทนทานต่อสภาพอากาศและทนต่อน้ำมันบางชนิด |
| สายยางหนัก |
YC, YCW |
ใช้ในเครื่องจักรท่าเรือไฟฉายระบบชลประทานและสถานีระบายน้ำขนาดใหญ่เป็นต้น |
มีความคล่องตัวที่ดีข้อมูลจำเพาะของซีรี่ส์ที่สมบูรณ์ประสิทธิภาพและเสถียรภาพที่ดี |
| YCW มีความทนทานต่อสภาพอากาศและความต้านทานต่อน้ำมันบางชนิด |
| สายยางกันน้ำ |
JHS, JHSB |
มอเตอร์ดำน้ำ |
ประสิทธิภาพการดัดที่ดีสามารถทนต่อการเคลื่อนไหวบ่อยครั้ง |
| สายยางเครื่องเชื่อม |
YH, YHF |
เครื่องเชื่อมไฟฟ้า |
/ |
| / |
YHD |
สายไฟกระป๋องสำหรับใช้งานภาคสนาม |
/ |
6. เพื่อให้มั่นใจในคุณภาพของการเชื่อมและอายุการใช้งานของผลิตภัณฑ์นี้ขอแนะนำให้ตรวจสอบเป็นประจำและเปลี่ยนชิ้นส่วนสิ้นเปลืองให้ทันเวลา
7. การถอดสายป้อนลวด:
ก่อนอื่นให้ถอดหัวฉีดปลายสัมผัสข้อต่อด้านหน้าจากนั้นที่ปลายไฟฉายให้ถอดน็อตแข็งที่ปลั๊กตรงกลางออกคุณจะเห็นปลายคงที่ของท่อป้อนลวดดึงออกหากจำเป็นเบา ๆ หมุนกล่าวคือสามารถถอดท่อป้อนลวดออกได้
8. การติดตั้งท่อป้อนลวด:
ก่อนเชื่อมต่อปืนเชื่อมกับกลไกป้อนลวดตรวจสอบให้แน่ใจว่าได้ติดตั้งท่อป้อนลวดที่เหมาะสมตามประเภทของลวด
หมายเหตุ: ท่อป้อนลวดไม่ควรยาวเกินไปมิฉะนั้นจะทำให้ปลายสัมผัสถูกขันให้ยุ่งยากมิฉะนั้นท่อจะถูกบีบอัดและงอในสายเคเบิลมากเกินไป
9. การป้องกันการไหลของก๊าซเป็นปัจจัยสำคัญที่มีผลต่อการใช้ไฟฉายเชื่อม Co2 Migสามารถปรับให้ได้ผลการเชื่อมที่ดีที่สุดโดยการปรับมิเตอร์วัดการไหล
10. การกระเด็นในกระบวนการเชื่อมส่วนใหญ่จะส่งผลต่อ Co2 Mig Welding Torch และผลของการเชื่อม
11. ห้ามมิให้ใช้ไฟฉายเชื่อม Co2 Mig เป็นเครื่องมือในการเคาะชิ้นงานโดยเด็ดขาด
ฟิลด์แอปพลิเคชัน
การเชื่อมด้วยแรงดันทุติยภูมินำไปสู่การใช้งานหนักหรืองานเหมือง
ไฟฟ้ากระแสสลับไม่เกิน 600 โวลต์ในการใช้พลังงาน
มาตรฐานการผลิต
IEC 60245 และ China National Standard GB5013
นอกจากนี้เรายังสามารถผลิตสายเชื่อมตามมาตรฐานสากลทั่วไป (เช่น ASTM, BS, DIN, NF และ AS / NZ)
พารามิเตอร์ทางเทคนิค
| สายเชื่อม มาตรฐาน: IEC 60245 |
| พื้นที่ส่วนที่กำหนด |
เลขที่ / เส้นผ่านศูนย์กลางของการพันเกลียว |
ความหนาของปลอกที่กำหนด (มม.) |
เส้นผ่านศูนย์กลางโดยรวม |
สูงสุดความต้านทานของตัวนำที่ 20 ℃ |
| (มม. 2) |
(มม.) |
(มม.) |
(Ω / กม.) |
| |
|
นาที. |
สูงสุด |
โดยไม่ต้องกระป๋อง |
ด้วยกระป๋อง |
| 10 |
322 / 0.20 |
1.8 |
7.5 |
9.7 |
1.91 |
1.95 |
| 16 |
513 / 0.20 |
2 |
9.2 |
11.5 |
1.16 |
1.19 |
| 25 |
798 / 0.20 |
2 |
10.5 |
13 |
0.758 |
0.78 |
| 35 |
1121 / 0.20 |
2 |
11.5 |
14.5 |
0.536 |
0.552 |
| 50 |
1596 / 0.20 |
2.2 |
13.5 |
17 |
0.379 |
0.39 |
| 70 |
2214 / 0.20 |
2.4 |
15 |
19.5 |
0.268 |
0.276 |
| 95 |
2297 / 0.20 |
2.6 |
17 |
22 |
0.198 |
0.204 |
| 120 |
1702 / 0.30 |
2.8 |
19 |
24 |
0.161 |
0.164 |
| 150 |
2135 / 0.30 |
3 |
21 |
27 |
0.129 |
0.132 |
| 185 |
1443 / 0.40 |
3.2 |
22 |
29 |
0.106 |
0.108 |
| 240 |
2451 / 0.40 |
3.8 |
25 |
35 |
0.0801 |
0.0817 |
