สายไฟ Pvc สายไฟแรงดันปานกลาง
การใช้สายเคเบิลหุ้มฉนวนพีวีซี:
ใช้ในระบบส่งกำลังและระบบจำหน่ายที่ 35kV และต่ำกว่า
โดยทั่วไปใช้ในด้านพลังงานไฟฟ้าการก่อสร้างเหมืองแร่โลหะปิโตรเคมีและสาขาอื่น ๆ
เปลี่ยนสายไฟที่หุ้มด้วยกระดาษที่ชุบน้ำมันโดยสิ้นเชิงและทำการสื่อสารทดแทนบางส่วน

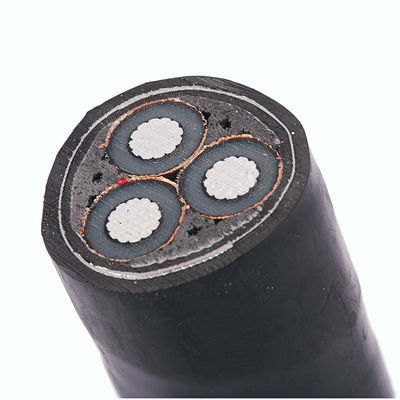

สายไฟหุ้มฉนวนพีวีซี
ลวดหุ้มฉนวนโพลีเอทิลีน / โพลีไวนิลคลอไรด์แบบ cross-linked ครอบคลุมชุดผลิตภัณฑ์ลวดและอุณหภูมิในการทำงานคือ
แตกต่างกันไปตามวัสดุฉนวนส่วนใหญ่อุณหภูมิ 70 องศาและ 90 องศา
ตามประเภทของตัวนำ ได้แก่ สายไฟหุ้มฉนวน PVC / XLPE ตัวนำแข็ง
สายฉนวน PVC / XLPE แนวตั้ง, สายฉนวน PVC / XLPE ที่มีสีต่างกัน
ตามรูปร่างของมันประกอบด้วยสายแบนที่มีสีต่างกันสายกลม ฯลฯ
รหัสตามหมายเลขคอร์รวมถึงสายแกนเดี่ยวสายมัลติคอร์และสีอื่น ๆ
พารามิเตอร์ทางเทคนิค:
ส่วนข้าม |
ตัวนำ |
หน้าจอตัวนำ |
ฉนวนกันความร้อน |
หน้าจอฉนวน |
หน้าจอเมทัลลิก |
ปลอกด้านใน |
เกราะ |
หมายเลขเลเยอร์หน้าจอ |
เปลือกนอก |
เส้นผ่านศูนย์กลางโดยรวม |
สายทองแดง |
สายอลูมิเนียม |
ตร.มม. |
มม |
มม |
มม |
มม |
มม |
มม |
มม |
|
มม |
มม |
กก. / กม |
กก. / กม |
50 |
8.4 |
0.8 |
10.5 |
0.8 |
0.1 |
2.0 |
0.8 |
2 |
4 |
86 |
8906 |
7997 |
70 |
10 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
2 |
4 |
90 |
9944 |
8671 |
95 |
11.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
2 |
4 |
94 |
11112 |
9375 |
120 |
13 |
0.8 |
10.5 |
0.8 |
0.1 |
2.2 |
0.8 |
2 |
4 |
97 |
12253 |
10059 |
150 |
14.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
2 |
4 |
101 |
13557 |
10800 |
185 |
16.2 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
2 |
4 |
105 |
15059 |
11645 |
240 |
18.4 |
0.8 |
10.5 |
0.8 |
0.1 |
2.4 |
0.8 |
2 |
4 |
110 |
17249 |
12837 |
300 |
20.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.5 |
0.8 |
2 |
5 |
115 |
พ.ศ. 2503 3 |
14061 |
400 |
23.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.6 |
0.8 |
2 |
5 |
122 |
23151 |
15874 |
500 |
26.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.8 |
0.8 |
2 |
5 |
129 |
27045 |
17807 |
ใช้ฟังก์ชัน:
1. แรงดันไฟฟ้า: Uo / U: 26 / 35kV, 21 / 35kV, 12/20 kV (24 kV), 8.7 / 10kV, 8.7 / 15kV, 6 / 6kV, 6 / 10kV
2. จำนวนแกน: แกนเดี่ยวแกนสามแกน
3. อุณหภูมิการทำงานสูงสุดที่อนุญาตของตัวนำสำหรับงานระยะยาวคือ 90 90Cอยู่ในสถานะลัดวงจร (ระยะเวลาที่ยาวที่สุดไม่เกิน 5 วินาที)อุณหภูมิสูงสุดของตัวนำไม่เกิน 250
4. ความต้านทาน DC ของตัวนำตรงตามข้อกำหนดของ GB / T3956-1997
5. อุณหภูมิโดยรอบไม่ควรต่ำกว่า 0 เมื่อวางมิฉะนั้นควรอุ่นก่อน
6. ไม่มีขีด จำกัด การหล่นในแนวนอนเมื่อวางสายเคเบิลรัศมีการโค้งงอของสายเคเบิลสามแกนที่ละเอียดอ่อนไม่ควรน้อยกว่า 12 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล
7. การทดสอบแรงดันไฟฟ้าความถี่ในการทำงาน:
สำหรับสายที่มี Uo 3.6kV หรือต่ำกว่า: 2.5Uo + 2kV / 5 นาทีโดยไม่ต้องเจาะ
สำหรับสายที่มี Uo 3.6kv ~ 18kV: 3.5Uo / 5min โดยไม่ต้องเจาะ
สำหรับสายที่มี Uo 21kV และ 26 kV: 2.5Uo / 30min ไม่มีการเจาะ
8. การทดสอบการปล่อยบางส่วน: ความสามารถในการปล่อยของสายเคเบิลที่ 1.73Uo ไม่ควรเกิน 10pC
