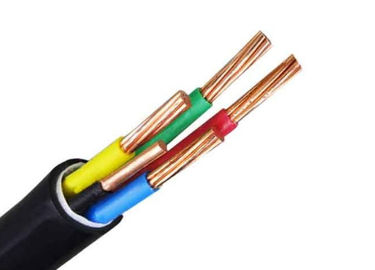

สายเคเบิลหุ้มฉนวนพีวีซีทนต่อการสึกหรอ 1.5 มม. 2.5 มม
แรงดันไฟฟ้า:
0.6 / 1kv
จำนวนแกน:
1 คอร์, 2 คอร์, 3 คอร์, 3 + 1 คอร์, 3 + 2 คอร์, 4 คอร์, 4 + 1 คอร์, 5 คอร์
การใช้สายไฟหุ้มฉนวน PVC:
สายเคเบิลหุ้มฉนวน PVC เหมาะสำหรับวางในสถานที่คงที่มีการใช้กันอย่างแพร่หลายในการกระจายสายไฟและการส่งกำลังที่มีแรงดันไฟฟ้า AC สูงถึง 1KV
ประสิทธิภาพการบริการของสายไฟหุ้มฉนวน PVC:
1) แรงดันไฟฟ้า: 0.6 / 1KV
2) อุณหภูมิในการทำงานในระยะยาว: ไม่สูงกว่า 70 ℃
3) เมื่อวางสายเคเบิลอุณหภูมิโดยรอบไม่ควรต่ำกว่า 0 ° C
4) รัศมีการดัดขั้นต่ำ:
เส้นผ่านศูนย์กลางรวมของสายเคเบิล≤25มม. รัศมีการดัด≥4D
รัศมีการดัด≥6Dเส้นผ่านศูนย์กลางของสายเคเบิลรวม> 25 มม
พารามิเตอร์ทางเทคนิค:
ส่วนข้าม | ตัวนำ | หน้าจอตัวนำ | ฉนวนกันความร้อน | หน้าจอฉนวน | หน้าจอเมทัลลิก | ปลอกด้านใน | เกราะ | หมายเลขเลเยอร์หน้าจอ | เปลือกนอก | เส้นผ่านศูนย์กลางโดยรวม | สายทองแดง | สายอลูมิเนียม |
ตร.มม. | มม | มม | มม | มม | มม | มม | มม | มม | มม | กก. / กม | กก. / กม | |
50 | 8.4 | 0.8 | 10.5 | 0.8 | 0.1 | 2.0 | 0.8 | 2 | 4 | 86 | 8906 | 7997 |
70 | 10 | 0.8 | 10.5 | 0.8 | 0.1 | 2.1 | 0.8 | 2 | 4 | 90 | 9944 | 8671 |
95 | 11.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.1 | 0.8 | 2 | 4 | 94 | 11112 | 9375 |
120 | 13 | 0.8 | 10.5 | 0.8 | 0.1 | 2.2 | 0.8 | 2 | 4 | 97 | 12253 | 10059 |
150 | 14.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.3 | 0.8 | 2 | 4 | 101 | 13557 | 10800 |
185 | 16.2 | 0.8 | 10.5 | 0.8 | 0.1 | 2.3 | 0.8 | 2 | 4 | 105 | 15059 | 11645 |
240 | 18.4 | 0.8 | 10.5 | 0.8 | 0.1 | 2.4 | 0.8 | 2 | 4 | 110 | 17249 | 12837 |
300 | 20.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.5 | 0.8 | 2 | 5 | 115 | พ.ศ. 2503 3 | 14061 |
400 | 23.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.6 | 0.8 | 2 | 5 | 122 | 23151 | 15874 |
500 | 26.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.8 | 0.8 | 2 | 5 | 129 | 27045 | 17807 |
จุดประสงค์หลัก
สายเคเบิลโพลีเอทิลีนแบบเชื่อมขวาง (XLPE) มีคุณสมบัติทางไฟฟ้าและทางกายภาพที่ดีเยี่ยมและเป็นสายเคเบิลที่ดีที่สุดสำหรับสายส่งและสายจ่ายข้อดีของสายเคเบิลเหล่านี้คือโครงสร้างที่เรียบง่ายและน้ำหนักเบานอกเหนือจากความทนทานต่อไฟฟ้าความร้อนเชิงกลและสารเคมีที่ดีเยี่ยมแล้วยังมีความสะดวกในการใช้งานอีกด้วยนอกจากนี้ยังสามารถวางตามเส้นทางได้โดยไม่ถูก จำกัด ด้วยความแตกต่างของความสูง
