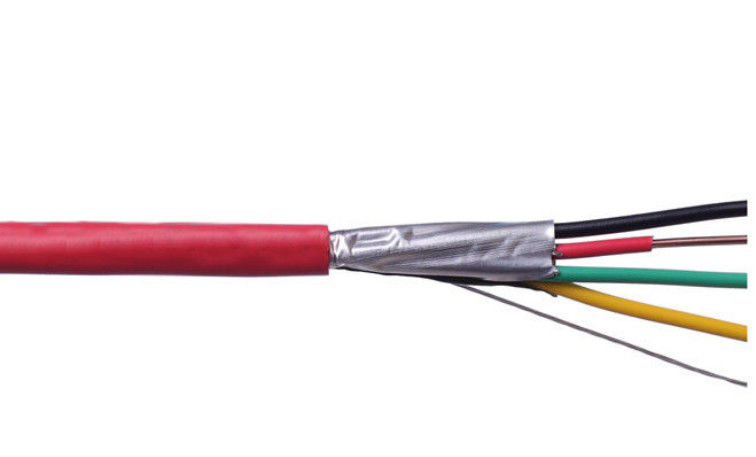

สายไฟพีวีซีทนไฟ 4 × 4mm2
ฟิลด์แอปพลิเคชัน
สายเคเบิลเหล่านี้ใช้สำหรับแหล่งจ่ายไฟในระบบติดตั้งแรงดันไฟฟ้าต่ำและเหมาะสำหรับการติดตั้งในร่มและกลางแจ้งท่อสายเคเบิลใต้ดินสถานีจ่ายไฟและการแลกเปลี่ยนการกระจายพลังงานในพื้นที่และโรงงานอุตสาหกรรมที่ไม่มีความเสียหาย
การก่อสร้าง
1. ตัวนำ
ตัวนำต้องเป็นคลาส 1 หรือคลาส 2 ของทองแดงอบอ่อนธรรมดาหรือโลหะเคลือบหรืออลูมิเนียมธรรมดาหรืออลูมิเนียมอัลลอยด์หรือคลาส 5 ของทองแดงเคลือบธรรมดาหรือโลหะตามมาตรฐาน IEC 60228
2. ฉนวนกันความร้อน
วัสดุและความหนาของ XLPE ควรเป็นไปตามข้อกำหนดของ IEC 60502 หรือ BS 5467 และสามารถทำงานได้อย่างต่อเนื่องที่ 90 ° C
3. ชุดประกอบ / ฝาด้านใน
ฝาด้านในสามารถบีบหรือกราวด์ได้สำหรับสายเคเบิลที่มีแกนกลมยกเว้นสายเคเบิลที่มีมากกว่าห้าคอร์การใช้วัสดุหุ้มด้านในที่ทับซ้อนกันจะได้รับอนุญาตก็ต่อเมื่อช่องว่างระหว่างแกนถูกเติมเต็มมากก่อนที่จะใช้ชั้นปิดด้านในที่อัดขึ้นรูปอนุญาตให้ใช้กาวที่เหมาะสมวัสดุควรเข้ากันได้กับวัสดุฉนวนและวัสดุที่ใช้สำหรับหุ้มด้านในและชั้นบรรจุควรเหมาะกับอุณหภูมิในการทำงานของสายเคเบิลและเข้ากันได้กับวัสดุฉนวนสำหรับสายเคเบิลที่ไม่มีฮาโลเจนหุ้มด้านในและชั้นบรรจุควรเป็นสารประกอบที่ไม่มีฮาโลเจนด้วย
4. ชุดเกราะ
ตามมาตรฐาน IEC 60502-1 อลูมิเนียม / เหล็กชุบสังกะสี / ลวดเหล็กเป็นเกลียวที่ฝาด้านในและสามารถผลิตเทปอลูมิเนียม / เหล็กคู่และลวดทองแดง / ทองแดงกระป๋องได้ตามความต้องการ
No.cores x | ฉนวนกันความร้อน | ระบุ | ด้านนอกØ | น้ำหนัก | เรตติ้งปัจจุบันออกอากาศ 30℃ | เรตติ้งปัจจุบันถูกฝัง 20℃ | ความต้านทาน DC สูงสุดที่ 20℃ |
ข้ามวินาที | ความหนา | ปลอก | ประมาณ | ประมาณ | |||
ความหนา | |||||||
mm² | มม | มม | มม | กก. / กม | ก | ก | Ω / กม |
4 × 4 | 1 | 1.8 | 14.9 | 339 | 30 | 38 | 4.61 |
4 × 6 | 1 | 1.8 | 16.1 | 436 | 38 | 48 | 3.08 |
4 × 10 | 1 | 1.8 | 19.3 | 669 | 53 | 66 | 1.83 |
4 × 16 | 1 | 1.8 | 21.8 | 953 | 70 | 86 | 1.15 |
4 × 25 | 1.2 | 1.8 | 26 | 1374 | 94 | 112 | 0.73 |
4 × 35 | 1.2 | 1.8 | 28.7 | พ.ศ. 2353 | 116 | 135 | 0.52 |
4 × 50 | 1.4 | 1.9 | 29.5 | 2312 | 139 | 161 | 0.39 |
4 × 70 | 1.4 | 2.1 | 33 | 3105 | 177 | 202 | 0.27 |
4 × 95 | 1.6 | 2.2 | 38.1 | 4179 | 217 | 240 | 0.19 |
4 × 120 | 1.6 | 2.4 | 41.1 | 5185 | 254 | 274 | 0.15 |
4 × 150 | 1.8 | 2.5 | 45.8 | 6414 | 294 | 309 | 0.12 |
4 × 185 | 2 | 2.7 | 50.5 | 7901 | 337 | 346 | 0.1 |
4 × 240 | 2.2 | 2.9 | 55.7 | 10249 | 401 | 403 | 0.08 |
4 × 300 | 2.4 | 3.1 | 63.4 | 13365 | 470 | 459 | 0.06 |
มีเกรดป้องกันอัคคีภัยให้เลือก 3 ระดับ
เกรด A เป็นเกรดสารหน่วงไฟสูงสุดนั่นคือวัสดุฉนวนที่ใช้ในสายเคเบิลเชือกเติมเทป / ชั้นสำหรับยึด (แผ่นรองด้านใน) และวัสดุหุ้มเป็นวัสดุทนไฟทั้งหมด
ยกเว้นวัสดุฉนวนวัสดุอื่น ๆ ทั้งหมดของคลาส B เป็นวัสดุทนไฟ
เกรด C เท่านั้นวัสดุปลอกมีดเป็นสารหน่วงไฟ
สายเคเบิล NH (สายเคเบิลทนไฟ) เป็นสายเคเบิลที่สร้างด้วยเทปไมกาแม้ว่าผิวพลาสติกจะถูกเผาไหม้ แต่ชั้นทนไฟจะไม่ทำให้เกิดไฟฟ้าลัดวงจรเมื่อเดินสายไฟให้ตัดชั้นวัสดุทนไฟของด้ายออก
สาย LSZH, LSOH, LS0H, LSFH หรือ OHLS (สายฮาโลเจนที่ไม่มีควันต่ำ) เป็นสายเคเบิลหุ้มฉนวนหรือหุ้มด้านนอกที่ทำจากวัสดุฮาโลเจนที่ไม่มีควันต่ำซึ่งช่วยลดก๊าซพิษและกัดกร่อนที่เกิดขึ้นระหว่างกระบวนการเผาไหม้
สายเคเบิลป้องกันปลวกเป็นสายเคเบิลที่ทำโดยการผสมวัสดุฉนวนหรือปลอกนอกกับวัสดุบางชนิดเพื่อป้องกันไม่ให้ปลวกกัดสายเคเบิล
