| สถานที่กำเนิด | ประเทศจีน |
| ชื่อแบรนด์ | HOLD-ONE |
| ได้รับการรับรอง | CE/KEMA/ISO/PCCC |

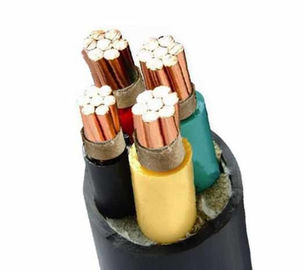

สายไฟทนไฟ XLPE 1kV
สาขาการสมัคร
สายเคเบิลเหล่านี้ใช้สำหรับจ่ายไฟในระบบการติดตั้งแรงดันต่ำ และเหมาะสำหรับการติดตั้งในอาคารและกลางแจ้ง ท่อร้อยสาย ใต้ดิน สถานีไฟฟ้าและแลกเปลี่ยน การจ่ายพลังงานในท้องถิ่น และโรงงานอุตสาหกรรมที่ไม่มีความเสียหายทางกล
การก่อสร้าง
1. ตัวนำ
ตัวนำต้องเป็นประเภท 1 หรือประเภท 2 ของทองแดงอบอ่อนธรรมดาหรือเคลือบโลหะหรืออลูมิเนียมธรรมดาหรือโลหะผสมอลูมิเนียมหรือประเภท 5 ของทองแดงธรรมดาหรือเคลือบโลหะตามมาตรฐาน IEC 60228
2. ฉนวนกันความร้อน
วัสดุและความหนาของ XLPE ควรเป็นไปตามข้อกำหนดของ IEC 60502 หรือ BS 5467 และสามารถทำงานได้อย่างต่อเนื่องที่ 90°C
3. การประกอบ/ฝาครอบด้านใน
ฝาครอบด้านในสามารถบีบหรือบดได้ สำหรับสายเคเบิลที่มีแกนกลม ยกเว้นสายเคเบิลที่มีแกนมากกว่า 5 แกน อนุญาตให้ใช้การหุ้มด้านในที่ทับซ้อนกันได้ก็ต่อเมื่อมีการเติมช่องว่างระหว่างแกนจนเต็มแล้วเท่านั้น ก่อนที่จะใช้ชั้นฝาครอบด้านในที่อัดออกมา อนุญาตให้ใช้กาวที่เหมาะสมได้ วัสดุควรเข้ากันได้กับวัสดุฉนวนและวัสดุที่ใช้สำหรับหุ้มด้านในและชั้นเติมควรเหมาะสมกับอุณหภูมิในการทำงานของสายเคเบิลและเข้ากันได้กับวัสดุฉนวน สำหรับสายเคเบิลปลอดฮาโลเจน ชั้นหุ้มด้านในและชั้นเติมควรเป็นสารประกอบปลอดฮาโลเจนด้วย
4. ชุดเกราะ
ตามมาตรฐาน IEC 60502-1 ลวดอลูมิเนียม/เหล็กชุบสังกะสี/เหล็กมีการพันเกลียวบนฝาครอบด้านใน และยังสามารถผลิตเทปอลูมิเนียม/เหล็กคู่ และลวดทองแดง/ทองแดงกระป๋องได้ตามความต้องการ
| หมายเลขคอร์ x | ฉนวนกันความร้อน | ที่กำหนด | ด้านนอก Ø | น้ำหนัก | เรตติ้งปัจจุบันในแอร์ 30℃ | เรตติ้งปัจจุบันอยู่ที่ 20℃ | ความต้านทาน DC สูงสุดที่ 20℃ |
| ข้ามวินาที | ความหนา | ฝัก | ประมาณ | ประมาณ | |||
| ความหนา | |||||||
| มม.² | มม | มม | มม | กก./กม | ก | ก | Ω/กม |
| 4×4 | 1 | 1.8 | 14.9 | 339 | 30 | 38 | 4.61 |
| 4×6 | 1 | 1.8 | 16.1 | 436 | 38 | 48 | 3.08 |
| 4×10 | 1 | 1.8 | 19.3 | 669 | 53 | 66 | 1.83 |
| 4×16 | 1 | 1.8 | 21.8 | 953 | 70 | 86 | 1.15 |
| 4×25 | 1.2 | 1.8 | 26 | 1374 | 94 | 112 | 0.73 |
| 4×35 | 1.2 | 1.8 | 28.7 | 1810 | 116 | 135 | 0.52 |
| 4×50 | 1.4 | 1.9 | 29.5 | 2312 | 139 | 161 | 0.39 |
| 4×70 | 1.4 | 2.1 | 33 | 3105 | 177 | 202 | 0.27 |
| 4×95 | 1.6 | 2.2 | 38.1 | 4179 | 217 | 240 | 0.19 |
| 4×120 | 1.6 | 2.4 | 41.1 | 5185 | 254 | 274 | 0.15 |
| 4×150 | 1.8 | 2.5 | 45.8 | 6414 | 294 | 309 | 0.12 |
| 4×185 | 2 | 2.7 | 50.5 | 7901 | 337 | 346 | 0.1 |
| 4×240 | 2.2 | 2.9 | 55.7 | 10249 | 401 | 403 | 0.08 |
| 4×300 | 2.4 | 3.1 | 63.4 | 13365 | 470 | 459 | 0.06 |
มีเกรดป้องกันอัคคีภัยให้เลือก 3 เกรด
เกรด A เป็นเกรดสารหน่วงไฟสูงสุด นั่นคือ วัสดุฉนวนที่ใช้ในสายเคเบิล เชือกเติม เทป/ชั้นยึด (แผ่นด้านใน) และวัสดุเปลือก ล้วนเป็นวัสดุหน่วงไฟ
ยกเว้นวัสดุฉนวน วัสดุอื่นๆ ทั้งหมดของคลาส B เป็นวัสดุหน่วงไฟ
เกรด C เฉพาะวัสดุเปลือกหุ้มเท่านั้นที่สามารถหน่วงไฟได้
สายเคเบิล NH (สายเคเบิลทนไฟ) เป็นสายเคเบิลที่สร้างด้วยเทปไมก้า แม้ว่าผิวพลาสติกจะไหม้ แต่ชั้นทนไฟจะไม่ทำให้เกิดไฟฟ้าลัดวงจร เมื่อเดินสายไฟให้ตัดชั้นทนไฟของด้ายออก
สายเคเบิล LSZH, LSOH, LS0H, LSFH หรือ OHLS (สายเคเบิลที่ไม่มีฮาโลเจนเป็นศูนย์ควันต่ำ) เป็นสายเคเบิลหุ้มฉนวนหรือหุ้มภายนอกที่ทำจากวัสดุปลอดฮาโลเจนควันต่ำ ซึ่งช่วยลดก๊าซพิษและการกัดกร่อนที่เกิดขึ้นระหว่างกระบวนการเผาไหม้
สายป้องกันปลวกคือสายที่ทำจากวัสดุฉนวนหรือเปลือกนอกผสมกับวัสดุบางชนิดเพื่อป้องกันไม่ให้ปลวกกัดสายไฟ
