| MOQ: | 1,000.0 เมตร / เมตร |
| ราคา: | $0.27 - $9.83 / Meter |
| standard packaging: | กลองไม้หรือกลองไม้เหล็ก |
| Supply Capacity: | 1000000 กิโลเมตร / กิโลเมตรต่อเดือน |

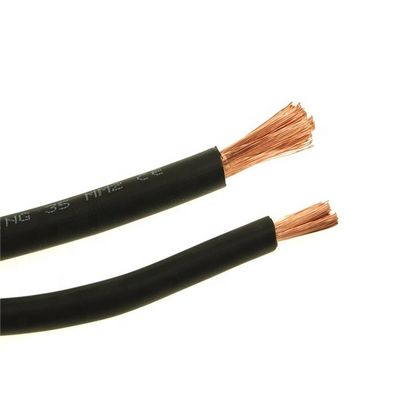

ยางซิลิโคน ASTM 400mm2 สายเชื่อมแบบยืดหยุ่น
รายละเอียดสินค้า
ใบสมัคร
สายยางหุ้มฉนวน EPR ของตัวนำทองแดง 450/750 V ใช้สำหรับเครื่องใช้ไฟฟ้าเครื่องมือไฟฟ้าและอุปกรณ์ไฟฟ้าเคลื่อนที่ต่างๆ
การก่อสร้าง
ตัวนำ: ลวดทองแดงอบอ่อนแบบยืดหยุ่นหรือลวดทองแดงกระป๋อง
ฉนวนกันความร้อน: ไนไตร - บิวทาไดอีน - พีวีซีหรือวัสดุยางหรือ EPR
เปลือกหุ้ม: ไนไตรล์ - บิวทาไดอีน - พีวีซีหรือวัสดุยางหรือ CSP
เลือกเสื้อแจ็คเก็ตสีดำสีส้มสีแดงหรือสีเหลืองสีน้ำเงินฉนวนเดี่ยวและสองชั้น
ขนาด SQ MM (สไตล์ยุโรป): 10 ตร.มม. ถึง 240 ตร.มม.
ขนาด AWG (สไตล์อเมริกาเหนือ): 6 Awg ถึง 500 MCM
ช่วงอุณหภูมิกว้าง: -55 ° C ถึง 105 ° C
ลักษณะเฉพาะ
1. แรงดันไฟฟ้า - ความถี่พิกัด U0 / U: 450 / 750V, 300 / 500V และ 300 / 300V
2. อุณหภูมิการทำงานสูงสุดที่อนุญาตของตัวนำคือ 60 ° C
3. อุณหภูมิในการทำงานต่ำสุดที่อนุญาตคือ -35 ° C
4. สายยางสามารถใช้ในสถานที่ที่ปนเปื้อนจากน้ำมันแร่และน้ำมันเตา
5. D> 25 มม. รัศมีการดัดต่ำสุดเกิน 6 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล
D≤25มม. รัศมีการโค้งงอต่ำสุดมากกว่าเส้นผ่านศูนย์กลางของสายเคเบิล 4 เท่า (D- เส้นผ่านศูนย์กลางของสายเคเบิล) 2. ลักษณะเฉพาะ
สเปค
|
ชนิด |
จัดอันดับ |
หน้าตัด |
จำนวน |
การใช้งาน |
|
YQ |
300/300 |
0.3-0.75 |
2-5 |
ใช้สำหรับอุปกรณ์และเครื่องมือไฟฟ้าแบบพกพาที่มีน้ำหนักเบา |
|
YZ YZW |
300/500 |
1.5-6 |
2-5 |
ใช้สำหรับอุปกรณ์และเครื่องมือไฟฟ้าแบบพกพาต่างๆ |
|
YC |
450/750 |
1.5-120 |
2-5 |
ใช้สำหรับอุปกรณ์ไฟฟ้าแบบพกพาต่างๆซึ่ง |
|
YH |
- |
10-185 |
1 |
สำหรับการเชื่อมอาร์ก |
ข้อมูลทางเทคนิคหลัก
|
ส่วนที่กำหนด พื้นที่ (mm2) |
เลขที่ / เส้นผ่านศูนย์กลางของ การพัน (mm) |
ปลอกที่กำหนด ความหนา (มม.) |
เส้นผ่านศูนย์กลางโดยรวม (มม.) |
แม็กซ์ความต้านทานของตัวนำ ที่ 20 ℃ (Ω / กม.) |
||
|
นาที. |
แม็กซ์ |
โดยไม่ต้องกระป๋อง |
ด้วยกระป๋อง |
|||
|
10 |
322 / 0.20 |
1.8 |
7.5 |
9.7 |
1.91 |
1.95 |
|
16 |
513 / 0.20 |
2.0 |
9.2 |
11.5 |
1.16 |
1.19 |
|
25 |
798 / 0.20 |
2.0 |
10.5 |
13.0 |
0.758 |
0.780 |
|
35 |
1121 / 0.20 |
2.0 |
11.5 |
14.5 |
0.536 |
0.552 |
|
50 |
1596 / 0.20 |
2.2 |
13.5 |
17.0 |
0.379 |
0.390 |
|
70 |
2214 / 0.20 |
2.4 |
15.0 |
19.5 |
0.268 |
0.276 |
|
95 |
2297 / 0.20 |
2.6 |
17.0 |
22.0 |
0.198 |
0.204 |
|
120 |
1702 / 0.30 |
2.8 |
19.0 |
24.0 |
0.161 |
0.164 |
|
150 |
2135 / 0.30 |
3.0 |
21.0 |
27.0 |
0.129 |
0.132 |
|
185 |
1443 / 0.40 |
3.2 |
22.0 |
29.0 |
0.106 |
0.108 |
|
240 |
2451 / 0.40 |
3.8 |
25.0 |
35.0 |
0.0801 |
0.0817 |
ชื่อรุ่นสายยาง
|
รหัส HAR |
IEC |
ลักษณะ |
แรงดันไฟฟ้า ออกแบบ |
แกน |
|
H05RR-F |
60245IEC 53 (YZ) / YZ |
สายยางหุ้มธรรมดา |
300 / 500V |
2 ~ 5 |
|
H05RN-F |
60245 IEC 57 (YZW) / YZW |
โพลีคลอโรพรีนธรรมดาหรือ |
300 / 500V |
2 ~ 5 |
|
H07RN-F |
60245 IEC 66 (YCW) / YC |
พอลิคลอโรพรีนหนักหรือเทียบเท่าอื่น ๆ |
450 / 750V |
3 + 1/3 + 2/4 + 1 |
|
H01N2-D |
60245 IEC 81 (YH) |
สายเคเบิลอิเล็กโทรดเชื่อมอาร์กหุ้มยาง |
100 / 100V |
10-120 |
|
60245 |
โพลีคลอโรพรีนหรือสารสังเคราะห์อื่น ๆ ที่เทียบเท่า |
100 / 100V |
10-120 |
บรรจุภัณฑ์
บรรจุในม้วนพลาสติกม้วนกระดาษกลองไม้กลองไม้เหล็กหรือตามความต้องการของลูกค้า
