| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | EN 51082 |
| ความดันเฉพาะ: | 132kV | วัสดุ | อลูมิเนียมและเหล็ก |
|---|---|---|---|
| การใช้งาน: | สายส่งไฟฟ้า | รูปแบบของตัวนํา: | วงกลม |
| ประเภท | โวลเตชั่นสูง | ช่องตัด: | 10-800 ตารางเมตร |

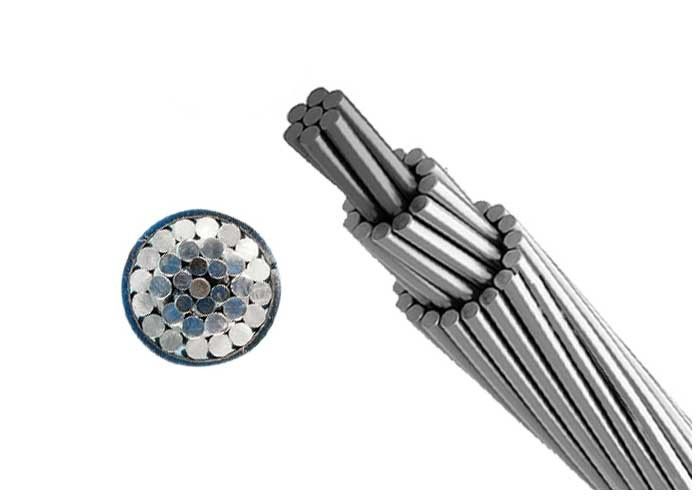

สายไฟฟ้าอากาศ ACARรวมรหัสและรายละเอียดต่อไปนี้
สายไฟฟ้าชั้นบนจากสแตนเลส ACAR ที่ใช้กันอย่างแพร่หลายในสายไฟฟ้าที่มีระดับความดันต่าง ๆ เพราะมันมีข้อดี เช่น ความแข็งแรงทางกลสูง, การนําไฟที่ดี, ความทนทานต่อการกัดกรองแสงขนาดหน่วยการติดตั้งง่าย ทนต่ออุณหภูมิสูง โครงสร้างง่าย การติดตั้งและบํารุงรักษาสะดวกความจุในการส่งขนาดใหญ่และเหมาะสําหรับการวางข้ามแม่น้ําและหุบเขาที่มีภูมิศาสตร์พิเศษ.
มาตรฐานการนํา AAC: GB1179-83, IEC1089-91
การใช้งาน
ใช้ในสายไฟฟ้าหรืออุปกรณ์ติดตั้ง เครื่องประกอบการประกอบการประกอบการประกอบการประกอบการ ความเสียหาย.
ลักษณะ
-- ความแข็งแรงในการดึงสูง น้ําหนักเบา
-- อลูมิเนียมที่มีพื้นผิวแข็ง แอนติ-เอ็กซ์ตรูชั่น การเชื่อมต่อง่าย การสร้างที่มีประสิทธิภาพสูง
-- มีความทนทานต่อการคลานตัวที่ดี
-- ทนทานต่อการกัดกร่อน ใช้งานได้นาน
| ประเภท | คําอธิบาย | จํานวนของสาย |
พื้นที่ส่วน (mm2) |
| AAC | อัลลูมิเนียมทั้งหมด | 7~127 | 16 ~ 1500 |
| AAAC | สายนําสแตนเลสอลูมิเนียมทั้งหมด | 7~91 | 17~1300 |
| ACSR |
อลูมิเนียมนํา โลหะเสริม |
7~103 | 16 ~ 1250 |
| AACSR |
สายนําสหรัฐอะลูมิเนียม โลหะเสริม |
7~103 | 16 ~ 1250 |
| ACAR/AW |
อลูมิเนียมนํา อลูมิเนียมเหล็กเหล็กเสริม |
7~103 | 16 ~ 1250 |
| ACSW/S |
อลูมิเนียมนํา สายเหล็กเคลือบอลูมิเนียม |
7~103 | 16 ~ 1250 |
| รอยกระสุน | สายเหล็กเหล็กกระปุก | 3/2.64~37/4.55 | 16.41~765.99 |
มาตรฐาน:
ผลิตภัณฑ์ทั้งหมดสามารถตอบสนองความต้องการของมาตรฐานที่แตกต่างกันได้อย่างสมบูรณ์แบบ เราสามารถออกแบบและผลิตเคเบิลพิเศษตามมาตรฐานที่ต้องการของลูกค้า เช่น: GB, IEC, BS, ASTM, JIS,DIN CRS.
| EN 51082 | |||||||||
| พื้นที่ | ขนาดของสายไฟ | ประมาณ | น้ําหนักต่อ | เรต | ความต้านทานDCสูงสุด | ||||
| ชื่อรหัส | อัล | เซนต์ | รวม | อัล | เซนต์ | กว้างรวม | ความยาวของหน่วย | ความแข็งแรง | อุณหภูมิ 20°C |
| mm2 | mm2 | mm2 | mm | mm | mm | กิโลกรัม/กม | kN | Ω/km | |
| โมล | 10.6 | 1.77 | 12.4 | 6/150 | 1/1.50 | 4.50 | 42.8 | 4.14 | 2.7027 |
| หมึก | 21.0 | 3.50 | 24.5 | 6/211 | ครึ่งหนึ่ง11 | 6.33 | 84.7 | 7.87 | 1.3659 |
| หมึก | 26.2 | 4.37 | 30.6 | 6/236 | ครึ่งหนึ่ง36 | 7.08 | 106.0 | 9.58 | 1.0919 |
| หมึก | 31.6 | 5.27 | 36.9 | 6/259 | ครึ่งหนึ่ง59 | 7.77 | 127.6 | 11.38 | 0.9065 |
| หมี | 36.7 | 6.11 | 42.8 | 6/279 | ครึ่งหนึ่ง79 | 8.37 | 148.1 | 13.21 | 0.7812 |
| หมึก | 42.4 | 7.07 | 49.5 | 6/3.00 | 1/300 | 9.00 | 171.2 | 15.27 | 0.6757 |
| กระต่าย | 52.9 | 8.81 | 61.7 | 6/3.35 | 1/335 | 10.1 | 213.5 | 18.42 | 0.5419 |
| มินก | 63.1 | 10.5 | 73.6 | 6/3.66 | 1/366 | 11.0 | 254.9 | 21.67 | 0.4540 |
| สกง | 63.2 | 36.9 | 100.1 | 12/259 | 7/259 | 13.0 | 463.0 | 52.79 | 0.4568 |
| หมึก | 75.0 | 12.5 | 87.5 | 6/3.99 | 1/399 | 12.0 | 302.9 | 25.76 | 0.3820 |
| ม้า | 73.4 | 42.8 | 116.2 | 12/279 | 7/279 | 14.0 | 537.3 | 61.26 | 0.3936 |
| แรคคอน | 78.8 | 13.1 | 92.0 | 6/4.09 | 1/409 | 12.3 | 318.3 | 27.06 | 0.3635 |
| นกปลา | 83.9 | 14.0 | 97.9 | 6/4.22 | 1/422 | 12.7 | 338.8 | 28.81 | 0.3415 |
| แมว | 95.4 | 15.9 | 111.3 | 6/4.50 | 1/450 | 13.5 | 385.3 | 32.76 | 0.3003 |
| ควาย | 105.0 | 17.5 | 122.5 | 6/4.72 | 1/472 | 14.2 | 423.8 | 36.04 | 0.2730 |
| สุนัข | 105.0 | 13.6 | 118.5 | 6/4.72 | 7/157 | 14.2 | 394.0 | 32.65 | 0.2733 |
| โคโยต | 131.7 | 20.1 | 151.8 | 26/254 | 7/191 | 15.9 | 520.7 | 45.86 | 0.2192 |
| พูมาร์ | 131.5 | 7.31 | 138.8 | 18/305 | 1/305 | 15.3 | 418.8 | 29.74 | 0.2188 |
| เสือ | 131.2 | 30.6 | 161.9 | 30/236 | 7/236 | 16.5 | 602.2 | 57.87 | 0.2202 |
| หมาป่า | 158.1 | 36.9 | 194.9 | 30/259 | 7/259 | 18.1 | 725.3 | 68.91 | 0.1829 |
| ดิงโก | 158.7 | 8.81 | 167.5 | 18/335 | 1/335 | 16.8 | 505.2 | 35.87 | 0.1814 |
| ลิงซ์ | 183.4 | 42.8 | 226.2 | 30/279 | 7/279 | 19.5 | 841.6 | 79.97 | 0.1576 |
| คาราคาล | 184.2 | 10.2 | 194.5 | 18/361 | 1/361 | 18.1 | 586.7 | 40.74 | 0.1562 |
| พันธ์ | 212.1 | 49.5 | 261.5 | 30/3.00 | 7/3.00 | 21.0 | 973.1 | 92.46 | 0.1363 |
| สิงโต | 210.6 | 11.7 | 222.3 | 18/386 | 1/386 | 19.3 | 670.8 | 46.57 | 0.1366 |
| หมี | 238.3 | 55.6 | 293.9 | 30/3.18 | 7/3.18 | 22.3 | 1093.4 | 100.47 | 0.1213 |
| หมึก | 264.4 | 61.7 | 326.1 | 30/3.35 | 7/3.35 | 23.5 | 1213.4 | 111.50 | 0.1093 |
| แกะ | 324.3 | 75.7 | 400.0 | 30/3.71 | 7/3.71 | 26.0 | 1488.2 | 135.13 | 0.0891 |
| แอนติโลป | 375.1 | 87.5 | 462.6 | 30/3.99 | 7/3.99 | 27.9 | 1721.3 | 156.30 | 0.0771 |
| หมึก | 374.1 | 48.5 | 422.6 | 54/297 | 7/297 | 26.7 | 1413.8 | 118.88 | 0.0773 |
| แจกวาร์ | 381.7 | 49.5 | 431.2 | 54/300 | 7/3.00 | 27.0 | 1442.5 | 121.30 | 0.0758 |
| กวาง | 429.6 | 100.2 | 529.8 | 30/4.27 | 7/4.27 | 29.9 | 1971.4 | 179.00 | 0.0673 |
| สีบรา | 428.9 | 55.6 | 484.5 | 54/318 | 7/3.18 | 28.6 | 1620.8 | 131.92 | 0.0674 |
| ตะเกือก | 477.1 | 111.3 | 588.5 | 30/4.50 | 7/4.50 | 31.5 | 2189.5 | 198.80 | 0.0606 |
| กมล | 476.0 | 61.7 | 537.7 | 54/335 | 7/3.35 | 30.2 | 1798.8 | 146.40 | 0.0608 |
| หนองหญ้า | 528.5 | 68.5 | 597.0 | 54/353 | 7/3.53 | 31.8 | 1997.3 | 159.92 | 0.054 |
