สถานที่กำเนิด	จีน
ชื่อแบรนด์	QINGDAO YICABLE CABLE
ได้รับการรับรอง	ASTM A475, BS 183:1972

รายละเอียดสินค้า

คอนดักเตอร์:

ลวดเหล็กชุบสังกะสี

รหัสชื่อ:

GSW

เส้นผ่านศูนย์กลางลวดเดี่ยว:

1.24-2.50

ความต้านทานแรงดึง:

1290mpa~1620mpa

น้ำหนักของสังกะสี:

195 ก./ตร.ม.~290 ก./ตร.ม

แอปพลิเคชัน:

แกนหลักของ ACSR

เน้น:

ตัวนำเหล็กอาบสังกะสีเปลือย

ACSR รางตัวนำ ASTM A475

ตัวนำเปลือยพร้อมใบรับรอง ASTM

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ

0.5 กม

ราคา

0.10-20.99USD/m

รายละเอียดการบรรจุ

ถังไม้หรือถังเหล็ก

เวลาการส่งมอบ

5 วันขึ้นไป

เงื่อนไขการชำระเงิน

L/C,D/A,D/P,T/T,Western Union,

คำอธิบายผลิตภัณฑ์

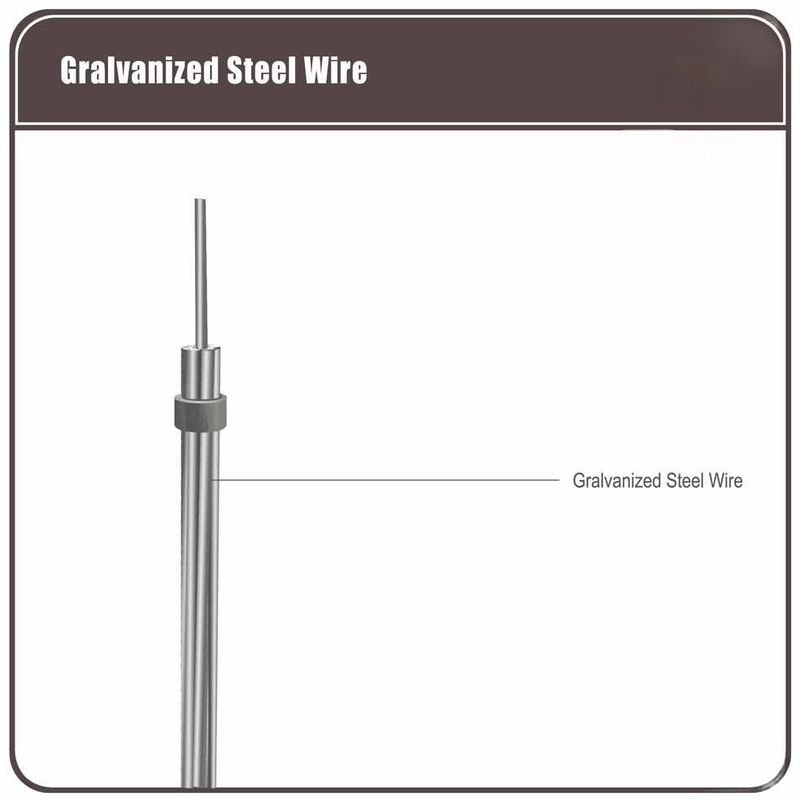

สายเหล็กเหล็กเหล็กเหล็กทองคํา ขัดขวาง, Acsr Rail Conductor การรับรอง ASTM A475

ผลิตภัณฑ์สายเหล็กกระปุก (GSW) ใช้สําหรับสายของ ACSR (อัลลูมิเนียม Conductor Steel Reinforced) คอนดักเตอร์GSW ผลิตโดย Shenghua มีคุณสมบัติทางกลที่ดีเยี่ยมคุณภาพการเคลือบที่ดีที่สุด และสภาพผิวสวย

	กว้าง ((มม)			ความแข็งแรงในการดึง ((Mpa)		น้ําหนักของซิงก ((g/m)²)
	1.24~225			1340~1620		185 ~ 215
	2.25~300			1310 ~ 1590		230
	3.00~350			1290 ~ 1550		245
	3.50~425			1290 ~ 1520		260
	4.25~4.75			1290 ~ 1520		275
	4.75~550			1290 ~ 1520		290

ระดับความเข้ม	กว้างของสาย	ขั้นต่ํา ความยืดหยุ่น		ขั้นต่ํา ความเครียด 1%	ขั้นต่ํา	ขั้นต่ํา จํานวน 360 °	กว้างของการทดสอบ
		ความแข็งแรง		การขยาย	% เมื่อ L=250	หมุน	แมนดริล
	mm		mpa	mpa	%		หลายตัว
	> 1.24 ~ 225	1340		1170	3.0	16	1
	> 2.25 ~ 275	1310		1140	3.0	16	1
	> 2.75 ~ 300	1310		1140	3.5	16	1
สาธารณะ	>3.00 ~ 3.50	1290		1100	3.5	14	1
	>3.50~4.25	1290		1100	4.0	12	1
	> 4.25 ~ 4.75	1290		1100	4.0	12	1
	> 4.75 ~ 5.50	1290		1100	4.0	12	1
	> 1.24 ~ 225	1450		1310	2.5	16	3
	> 2.25 ~ 275	1410		1280	2.5	16	3
	> 2.75 ~ 300	1410		1280	3.0	16	4
สูง	>3.00 ~ 3.50	1410		1240	3.0	14	4
	>3.50~4.25	1380		1170	3.0	12	4
	> 4.25 ~ 4.75	1380		1170	3.0	12	4
	> 4.75 ~ 5.50	1380		1170	3.0	12	4
	> 1.24 ~ 225	1620		1450	2.0	14	4
	> 2.25 ~ 275	1590		1410	2.0	14	4
	> 2.75 ~ 300	1590		1410	2.5	12	5
สูงมาก	>3.00 ~ 3.50	1550		1380	2.5	12	5
	>3.50~4.25	1520		1340	2.5	10	5
	> 4.25 ~ 4.75	1520		1340	2.5	10	5
	> 4.75 ~ 5.50	1520		1270	2.5	10	5

								ASTM A475
		จํานวนสาย	ใกล้ๆ สตรันด์ ไดอา		ซีเมนส์	สูง	สูงมาก	ประมาณ น้ําหนัก
		ดิอา			มาร์ติน เกรด	ระดับความแข็งแรง	ระดับความแข็งแรง
			นิ้ว	mm	kN	kN	kN	กิโลกรัม/กม
		3/264	7/32	5.56	10.409	15.569	21.796	131
3/3.05			1/4	6.35	13.523	21.040	29.981	174
	3/3.05		1/4	6.35	-	-	-	174
3/3.30			9/32	7.14	15.035	23.398	33.362	204
	3/3.68		5/16	7.94	18.193	28.246	40.479	256
	3/419		3/8	9.52	24.732	37.187	52.489	328
7/104			1/8	3.18	4.048	5.916	8.140	49
7/132			5/32	3.97	6.539	9.519	13.078	76
	7/157		3/16	4.76	8.452	12.677	17.748	108
7/165			3/16	4.76	-	-	-	118
	7/183		7/32	5.56	11.387	17.126	24.020	145
7/203			1/4	6.35	14.012	21.129	29.581	181
	7/236		9/32	7.14	18.905	28.469	39.812	243
7/264			5/16	7.94	23.798	35.586	49.820	305
	7/277		5/16	7.94	-	-	-	335
7/3.05			3/8	9.52	30.915	48.040	68.503	407
	7/3.68		7/16	11.11	41.591	64.499	92.523	594
7/4.19			1/2	12.70	53.823	83.627	119.657	768
	7/4.78		9/16	14.29	69.837	108.981	155.688	991
7/526			5/8	15.88	84.961	131.667	188.605	1211
	19/254		1/2	12.70	56.492	84.961	118.768	751
19/287			9/16	12.49	71.616	107.202	149.905	948
	19/3.18		5/8	15.88	80.513	124.995	178.819	1184
19/3.81			3/4	19.05	116.543	181.487	259.331	1719
	19/4.50		7/8	22.22	159.691	248.211	354.523	2352
19/5.08			1	25.40	209.066	325.610	464.839	2384
	37/3.63		1	25.40	205.508	319.827	456.832	3061
37/4.09			11/8	28.58	262.000	407.457	581.827	4006
	37/4.55		11/4	31.75	324.720	505.318	721.502	4833

									BS 183 ว่า1972
จํานวน	ประมาณ			หน่วยความแรงขั้นต่ําในการแตกของสาย						ประมาณ น้ําหนัก
สายไฟ / ไดอา	สตรันด์ ไดอา	เกรด 350	เกรด 480	เกรด 700	เกรด 850	เกรด 1000	เกรด 1150	เกรด 1300
	mm	kN	kN	kN	kN	kN	kN	kN		กิโลกรัม/กม
3/1.80	3.9	2.65	3.66	-	-	-	-	-	60
3/265	5.7	5.80	7.95	-	-	-	-	-	130
3/3.25	7.0	8.70	11.95	-	-	-	-	-	195
3/400	8.6	13.20	18.10	-	-	-	-	-	295
4/180	4.4	3.55	4.90	-	-	-	-	-	80
4/265	6.4	7.70	10.60	-	-	-	-	-	172
4/3.25	7.9	11.60	15.90	-	-	-	-	-	260
4/4.00	9.7	17.60	24.10	35.20	-	-	-	-	390
5/150	4.1	3.10	4.24	6.18	-	-	-	-	69
5/180	4.9	4.45	6.10	8.90	-	-	-	-	95
5/265	7.2	9.65	13.25	19.30	-	-	-	-	220
5/325	8.8	14.50	19.90	29.00	-	-	-	-	320
5/4.00	10.8	22.00	30.15	43.95	-	-	-	-	490
7/0.56	1.7	0.60	0.83	1.20	-	1.70	1.98	2.24	14
7/0.71	2.1	0.97	1.33	1.94	-	2.75	3.19	3.60	28
7/0.85	2.6	1.39	1.90	2.80	-	3.95	4.57	5.15	31
7/0.90	2.7	1.55	2.14	3.1	-	4.45	5.12	5.80	35
7/100	3.0	1.92	2.64	3.85	-	5.50	6.32	7.15	43
7/125	3.8	3.01	4.10	6.00	-	8.55	9.88	11.15	67
7/140	4.2	3.75	5.17	7.54	9.16	10.75	12.35	14.00	84
7/RS*	4.3	3.85	5.28	7.70	9.35	11.00	12.65	14.30	86
7/160	4.8	4.90	6.75	9.85	11.95	14.10	16.20	18.30	110
7/180	5.4	6.23	8.55	12.45	-	17.80	20.50	23.20	140
7/200	6.0	7.70	10.55	15.40	-	22.00	25.30	28.60	170
7/236	7.1	10.70	14.70	21.40	-	30.60	35.20	39.80	240
7/265	8.0	13.50	18.50	27.00	-	38.60	44.40	50.20	300
7/3.00	9.0	17.30	23.75	34.65	-	49.50	56.90	64.30	392
7/3.15	9.5	19.10	26.20	38.20	-	54.55	62.75	70.90	430
7/3.25	9.8	20.30	27.85	40.65	-	58.05	66.80	75.50	460
7/3.65	11.0	25.60	35.15	51.25	-	73.25	84.20	95.20	570
7/4.00	12.0	30.90	42.20	61.60	-	88.00	101.0	114.00	690
7/4.25	12.8	34.75	47.65	69.50	-	99.30	114.0	129.00	780
7/4.75	14.0	43.40	59.45	86.80	-	124.0	142.7	161.3	970
19/1.00	5.0	5.22	7.16	10.45	-	14.92	17.16	19.40	120
19/1.25	63	8.16	11.19	16.32	-	23.32	26.81	30.31	180
19/1.40	7.0	10.24	14.04	20.47	-	29.25	33.64	38.02	230
19/1.60	8.0	13.37	18.35	26.75	-	38.20	43.93	49.66	300
19/200	10.0	20.90	28.65	41.78	50.74	59.69	68.64	77.60	470
19/250	12.5	32.65	44.80	65.29	79.28	93.27	107.3	121.3	730
19/3.00	15.0	47.00	64.50	94.00	114.1	134.3	154.5	174.6	1050
19/3.55	17.8	65.80	90.27	131.6	159.9	188.0	216.3	244.5	1470
19/4.00	20.0	83.55	114.6	167.1	203.0	238.7	274.6	310.4	1870
19/4.75	23.8	117.85	161.6	235.7	286.0	336.7	387.2	437.7	2630
