| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | ASTM B-232 |

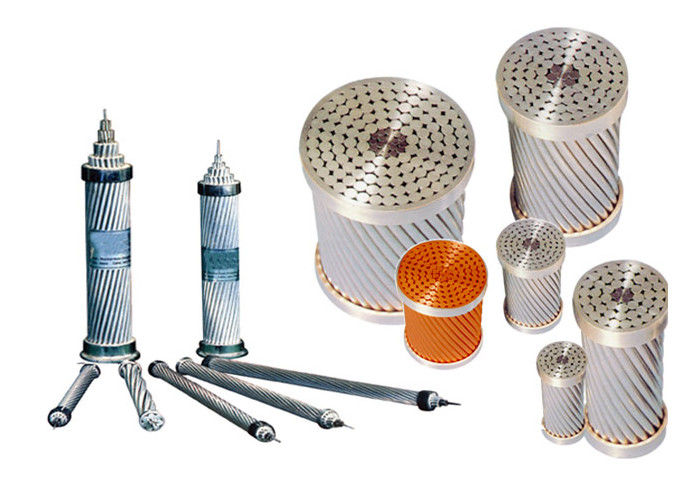

เหล็กตัวนำอลูมิเนียม ACSR ที่ควั่นควั่นรหัส Turky เสริมแรง 5.04 มม. เส้นผ่านศูนย์กลางโดยรวม
ลวดโลหะผสมอลูมิเนียม ตีเกลียวตรงกลางด้วยแกนเหล็ก ลวดแกนสำหรับ ACSR สามารถใช้ได้กับชุบสังกะสีคลาส A, B หรือ C; อลูมิเนียมเคลือบ "อลูมิไนซ์" (AZ); หรือหุ้มอะลูมิเนียม (AW) การป้องกันการกัดกร่อนเพิ่มเติมสามารถทำได้โดยการทาจาระบีที่แกนหรือฉีดจาระบีที่สายเคเบิลทั้งเส้น
แอปพลิเคชัน:
ใช้เป็นสายเคเบิลส่งสัญญาณเหนือศีรษะและเป็นสายเคเบิลจำหน่ายหลักและสายรอง ACSR นำเสนอความแข็งแกร่งที่เหมาะสมที่สุดสำหรับการออกแบบเส้น การพันเกลียวแกนเหล็กแบบแปรผันช่วยให้ได้ความแข็งแรงที่ต้องการโดยไม่ต้องเสียสละความทึบ
มาตรฐาน: :
ผลิตภัณฑ์ทั้งหมดสามารถตอบสนองคำขอของมาตรฐานที่แตกต่างกันได้อย่างสมบูรณ์แบบ เราสามารถออกแบบและผลิตสายเคเบิลพิเศษตามมาตรฐานที่ลูกค้าต้องการ เช่น GB, IEC, BS, ASTM, JIS, DIN CRS
| เอซีเอสอาร์ | ||||||||||||
| พื้นที่ทั้งหมด | การพันเกลียวและลวด | ประมาณ | น้ำหนัก | ที่กำหนด | สูงสุด ดี.ซี | |||||||
| ชื่อรหัส | ที่กำหนด | อัล. | เซนต์. | ทั้งหมด | เส้นผ่านศูนย์กลาง | โดยรวม | แตก | แนวต้านที่ | ||||
| AWG หรือ | อัล. | เซนต์. | เส้นผ่านศูนย์กลาง | อัล. | เซนต์. | ทั้งหมด | โหลด | 20 ℃ | ||||
| เอ็มซีเอ็ม | มม2 | มม2 | มม2 | มม | มม | มม | กก./กม | กก./กม | กก./กม | กิโลนิวตัน | Ω/กม | |
| ไก่งวง | 6 | 13.29 | 2.19 | 15.48 | 6/1.68 | 1/1.68 | 5.04 | 37 | 17 | 54 | 5.24 | 2.1586 |
| หงส์ | 4 | 21.16 | 3.55 | 24.71 | 3/2.12 | 1/2.12 | 6.36 | 58 | 27 | 85 | 8.32 | 1.3557 |
| สวอนเนท | 4 | 21.16 | 5.35 | 26.51 | 7/1.96 | 1/2.61 | 6.53 | 58 | 42 | 100 | 10.53 | 1.3557 |
| กระจอก | 2 | 33.61 | 5.61 | 39.22 | 6/2.67 | 1/2.67 | 8.01 | 92 | 44 | 136 | 12.70 | 0.8535 |
| ประหยัด | 2 | 33.61 | 8.52 | 42.13 | 7/2.47 | 1/3.30 น | 8.24 | 92 | 67 | 159 | 16.11 | 0.8535 |
| โรบิน | 1 | 42.39 | 7.10 | 49.49 | 6/3.00 | 1/3.00 น | 9.00 น | 116 | 55 | 171 | 15.85 | 0.6767 |
| กา | 1/0 | 53.48 | 8.90 | 62.38 | 6/3.37 | 1/3.37 | 10.11 | 147 | 69 | 216 | 19.32 | 0.5364 |
| นกกระทา | 2/0 | 67.42 | 11.23 | 78.65 | 6/3.78 | 1/3.78 | 11.34 | 185 | 88 | 273 | 23.62 | 0.4255 |
| นกพิราบ | 3/0 | 85.03 | 14.19 | 99.22 | 6/4.25 | 1/4.25 | 12.75 | 233 | 110 | 343 | 29.41 | 0.3373 |
| เพนกวิน | 4/0 | 107.23 | 17.87 | 125.10 | 6/4.77 | 1/4.77 | 14.31 | 294 | 139 | 433 | 37.06 | 0.2675 |
| แว๊กซ์วิง | 266.8 | 135.16 | 7.48 | 142.64 | 18/3.09 | 1/3.09 | 15.45 | 373 | 58 | 431 | 30.27 | 0.2133 |
| นกกระทา | 266.8 | 135.16 | 22.00 น | 157.16 | 26/2.57 | 7/02.00 | 16.28 | 374 | 172 | 546 | 50.29 | 0.2143 |
| นกกระจอกเทศ | 300 | 152.00 | 24.71 | 176.71 | 26/2.73 | 7/2.12 | 17.28 | 421 | 193 | 614 | 56.52 | 0.1906 |
| เมอร์ลิน | 336.4 | 170.45 | 9.48 | 179.93 | 18/3.47 | 1/3.47 | 17.50 น | 470 | 74 | 544 | 38.23 | 0.1691 |
| ลินเน็ต | 336.4 | 170.45 | 27.81 | 198.23 | 26/2.89 | 7/2.25 | 18.31 | 472 | 217 | 689 | 62.71 | 0.1699 |
| ออริโอล | 336.4 | 170.45 | 39.81 | 21.026 | 30/2.69 | 7/2.69 | 18.83 | 473 | 311 | 784 | 77.27 | 0.1704 |
| ชิคกะดี | 397.5 | 201.42 | 11.16 | 212.58 | 18/3.77 | 1/3.77 | 18.85 | 555 | 87 | 642 | 43.99 | 0.1431 |
| แบรนต์ | 397.5 | 201.42 | 26.13 | 227.55 | 24/3.27 | 7/2.18 | 19.61 | 558 | 204 | 762 | 64.69 | 0.1438 |
| ไอบิส | 397.5 | 201.42 | 32.77 | 234.19 | 26/3.14 | 7/2.44 | 19.88 | 558 | 256 | 814 | 72.11 | 0.1438 |
| สนุกสนาน | 397.5 | 201.42 | 46.97 | 248.39 | 30/2.92 | 7/2.92 | 2044 | 560 | 367 | 927 | 88.69 | 0.1442 |
| นกกระทุง | 477 | 241.68 | 13.42 | 255.10 | 18/4.14 | 1/4.14 | 2070 | 666 | 105 | 771 | 52.16 | 0.1193 |
| กะพริบ | 477 | 241.68 | 31.29 | 272.97 | 24/3.58 | 7/2.39 | 21.49 | 670 | 245 | 915 | 76.66 | 0.1199 |
| เหยี่ยว | 477 | 241.68 | 39.42 | 281.10 | 26/3.44 | 7/2.67 | 21.79 | 670 | 308 | 978 | 86.65 | 0.1199 |
| ไก่ | 477 | 241.68 | 56.39 | 298.07 | 30/3.20 | 7/3.20 | 22.40 | 671 | 441 | 1112 | 105.34 | 0.1201 |
| ออสเพรย์ | 556.5 | 282.00 | 15.68 | 297.68 | 18/4.47 | 1/4.47 | 22.35 | 777 | 122 | 899 | 60.88 | 0.1022 |
| นกแก้ว | 556.5 | 282.00 | 36.58 | 318.58 | 24/3.87 | 7/2.58 | 23.22 | 781 | 286 | 1,067 | 88.22 | 0.1027 |
| นกพิราบ | 556.5 | 282.00 | 45.94 | 327.94 | 26/3.72 | 7/2.89 | 23.55 | 781 | 359 | 1140 | 101.03 | 0.1027 |
| อีเกิล | 556.5 | 282.00 | 65.81 | 347.81 | 30/3.46 | 7/3.46 | 24.21 | 783 | 515 | 1298 | 122.92 | 0.1030 |
| นกยูง | 605 | 306.58 | 39.74 | 346.32 | 24/4.03 | 7/2.69 | 24.20 | 849 | 311 | 1160 | 95.88 | 0.0945 |
| ทะเลาะ | 605 | 306.58 | 49.94 | 356.52 | 26/3.87 | 7/3.01 | 24.51 | 850 | 390 | 1240 | 108.14 | 0.0945 |
| เป็ดไม้ | 605 | 306.58 | 71.55 | 378.13 | 30/3.61 | 7/3.61 | 25.25 | 851 | 560 | 1411 | 128.84 | 0.0947 |
| นกเป็ดน้ำ | 605 | 306.58 | 69.87 | 376.45 | 30/3.61 | 19/2.16 | 25.24 | 851 | 548 | 1399 | 133.59 | 0.0947 |
| คิงเบิร์ด | 636 | 322.26 | 17.90 | 340.16 | 18/4.78 | 1/4.78 | 23.88 | 889 | 139 | 1,028 | 69.55 | 0.08945 |
| โกง | 636 | 322.26 | 41.81 | 364.07 | 24/4.14 | 7/2.76 | 24.84 | 893 | 326 | 1219 | 100.83 | 0.08989 |
| กรอสบีก | 636 | 322.26 | 52.45 | 374.71 | 26/3.97 | 7/3.09 | 25.15 | 893 | 409 | 1302 | 111.80 | 0.08989 |
| สกอตเตอร์ | 636 | 322.26 | 75.22 | 397.48 | 30/3.70 | 7/3.70 | 25.88 | 895 | 589 | 1484 | 135.44 | 0.09011 |
| นกกระยาง | 636 | 322.26 | 73.55 | 395.81 | 30/3.70 | 19/2.22 | 25.90 | 894 | 576 | 1470 | 140.30 | 0.09011 |
| สวิฟท์ | 636 | 322.26 | 8.96 | 331.22 | 36/3.38 | 1/3.38 | 23.62 | 888 | 70 | 958 | 60.52 | 0.08945 |
| ฟลามิงโก | 666.6 | 337.34 | 43.81 | 381.55 | 24/4.23 | 7/2.82 | 25.40 | 936 | 342 | 1278 | 105.66 | 0.08577 |
| แกนเนต | 666.6 | 337.34 | 55.03 | 392.77 | 26/4.07 | 7/3.16 | 25.76 | 936 | 429 | 1365 | 117.33 | 0.08577 |
| ไม้ค้ำถ่อ | 715.5 | 362.58 | 46.97 | 409.55 | 24/4.39น | 7/2.92 | 26.31 | 1005 | 367 | 1372 | 113.35 | 0.07989 |
| สตาร์ลิ่ง | 715.5 | 362.58 | 59.03 | 421.61 | 26/4.21 | 7/3.28 | 26.68 | 1005 | 461 | 1466 | 125.91 | 0.07989 |
| เรดวิง | 715.5 | 362.58 | 82.58 | 445.16 | 30/3.92 | 19/2.35 | 27.43 | 1006 | 647 | 1653 | 153.94 | 0.08009 |
| เติร์น | 795 | 402.84 | 27.87 | 430.71 | 45/3.38 | 7/2.25 | 27.03 | 1116 | 217 | 1333 | 97.37 | 0.07191 |
| แร้ง | 795 | 402.84 | 52.19 | 455.03 | 54/3.08 | 7/3.08 | 27.72 | 1116 | 408 | 1524 | 124.45 | 0.07191 |
| นกกาเหว่า | 795 | 402.84 | 52.19 | 455.03 | 24/4.62 | 7/3.08 | 27.74 | 1116 | 408 | 1524 | 123.94 | 0.07191 |
| เดรค | 795 | 402.84 | 65.61 | 468.35 | 26/4.44 | 7/3.45 | 28.11 | 1116 | 512 | 1628 | 139.92 | 0.07191 |
|
|
||||||||||||
| พื้นที่ทั้งหมด | การพันเกลียวและลวด | ประมาณ | น้ำหนัก | ที่กำหนด | สูงสุด ดี.ซี | |||||||
| ชื่อรหัส | ที่กำหนด | อัล. | เซนต์. | ทั้งหมด | เส้นผ่านศูนย์กลาง | โดยรวม | แตก | แนวต้านที่ | ||||
| AWG หรือ | อัล. | เซนต์. | เส้นผ่านศูนย์กลาง | อัล. | เซนต์. | ทั้งหมด | โหลด | 20 ℃ | ||||
| เอ็มซีเอ็ม | มม2 | มม2 | มม2 | มม | มม | มม | กก./กม | กก./กม | กก./กม | กิโลนิวตัน | Ω/กม | |
| คูท | 795 | 402.84 | 11.16 | 414.00 | 36/3.77 | 1/3.77 | 26.41 | 1110 | 88 | 1198 | 74.34 | 0.07156 |
| เป็ดน้ำ | 795 | 402.84 | 91.87 | 494.71 | 30/4.14 | 19/2.48 | 28.96 | 1119 | 719 | 1838 | 171.18 | 0.07208 |
| แดงก่ำ | 900 | 456.06 | 34.54 | 487.60 | 45/3.59 | 7/2.40 | 28.73 | 1263 | 247 | 1510 | 108.96 | 0.06351 |
| คานารี่ | 900 | 456.06 | 59.10 | 515.16 | 54/3.28 | 7/3.28 | 29.52 | 1263 | 461 | 1724 | 140.95 | 0.06351 |
| ราว | 954 | 483.42 | 33.42 | 816.84 | 45/3.70 | 7/2.47 | 29.61 | 1339 | 262 | 1601 | 115.63 | 0.05992 |
| นกแคตเบิร์ด | 954 | 483.42 | 13.42 | 496.84 | 36/4.14 | 1/4.14 | 28.95 | 1333 | 105 | 1438 | 87.66 | 0.05962 |
| พระคาร์ดินัล | 954 | 483.42 | 62.65 | 546.07 | 54/3.38 | 7/3.38 | 30.42 | 1339 | 490 | 1829 | 149.36 | 0.05992 |
| ออร์ตลัน | 1,033.5 | 523.68 | 36.19 | 559.87 | 45/3.85 | 7/2.57 | 30.81 | 1451 | 283 | 1734 | 123.10 | 0.05531 |
| แทนเจอร์ | 1,033.5 | 523.68 | 14.51 | 538.195 | 36/4.30น | 1/4.30 น | 30.12 | 1443 | 113 | 1556 | 94.93 | 0.05504 |
| เคอร์ลิว | 1,033.5 | 523.68 | 67.87 | 91.55 | 54/3.52 | 7/3.52 | 31.68 | 1451 | 530 | 1981 | 161.80 | 0.05531 |
| บลูเจย์ | 1113 | 563.93 | 39.03 | 602.96 | 45/4.00น | 7/2.66 | 31.98 | 1563 | 385 | พ.ศ. 2411 | 132.63 | 0.05136 |
| ฟินช์ | 1113 | 563.93 | 71.55 | 635.48 | 54/3.65 | 19/2.19 | 32.85 | 1570 | 580 | 2130 | 174.41 | 0.05161 |
| ตอม่อ | 1192.5 | 604.26 | 41.55 | 645.81 | 45/4.14 | 7/2.76 | 33.12 | 1674 | 327 | 2544 | 141.79 | 0.04793 |
| เกร็คเกิล | 1192.5 | 604.26 | 76.58 | 680.84 | 54/3.77 | 19/2.27 | 33.97 | 1682 | 600 | 2282 | 186.38 | 0.04817 |
| ขม | 1272 | 644.51 | 44.52 | 689.03 | 45/4.27 | 7/2.85 | 34.17 | พ.ศ. 2328 | 349 | 2134 | 151.48 | 0.04494 |
| ไก่ฟ้า | 1272 | 644.51 | 81.68 | 726.19 | 54/3.90 | 19/2.34 | 35.10 | พ.ศ. 2338 | 638 | 2433 | 194.00 | 0.04516 |
| สกายลาร์ค | 1272 | 644.51 | 17.87 | 662.38 | 36/4.78 | 1/4.78 | 33.42 | พ.ศ. 2320 | 140 | พ.ศ. 2460 | 115.85 | 0.04472 |
| กระบวย | 1351.5 | 684.84 | 47.10 | 731.94 | 45/4.40 | 7/2.92 | 35.16 | พ.ศ. 2441 | 368 | 2266 | 160.70 | 0.04230 |
| มาร์ติน | 1351.5 | 684.84 | 86.71 | 771.55 | 54/4.02 | 19/2.41 | 36.17 | 2449 | 679 | 2585 | 206.05 | 0.04250 |
| โบโบลิงค์ | 1431 | 725.10 | 50.32 | 775.42 | 45/4.53 | 7/3.02 | 36.24 | 2552 | 393 | 2402 | 170.71 | 0.03994 |
| นกหัวโต | 1431 | 725.10 | 91.87 | 816.97 | 54/4.14 | 19/2.48 | 37.24 | 2019 | 719 | 2738 | 218.24 | 0.04013 |
| นูธัช | 1510.5 | 765.35 | 52.90 | 818.25 | 45/4.65 | 7/3.10 | 37.20 | 2120 | 414 | 2534 | 177.89 | 0.03784 |
| นกแก้ว | 1510.5 | 765.35 | 86.84 | 862.19 | 54/4.25 | 19/2.55 | 38.25 | 2131 | 759 | 2890 | 230.20 | 0.03802 |
| กระแต | 1590 | 805.68 | 55.48 | 861.16 | 45/4.77 | 7/3.18 | 38.16 | 2232 | 435 | 2667 | 187.02 | 0.03595 |
| เหยี่ยว | 1590 | 805.68 | 102.13 | 907.81 | 54/4.36 | 19/2.62 | 39.26 | 2243 | 799 | 3042 | 242.55 | 0.03613 |
