| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | ASTM A475, BS 183:1972 |
การสร้าง:

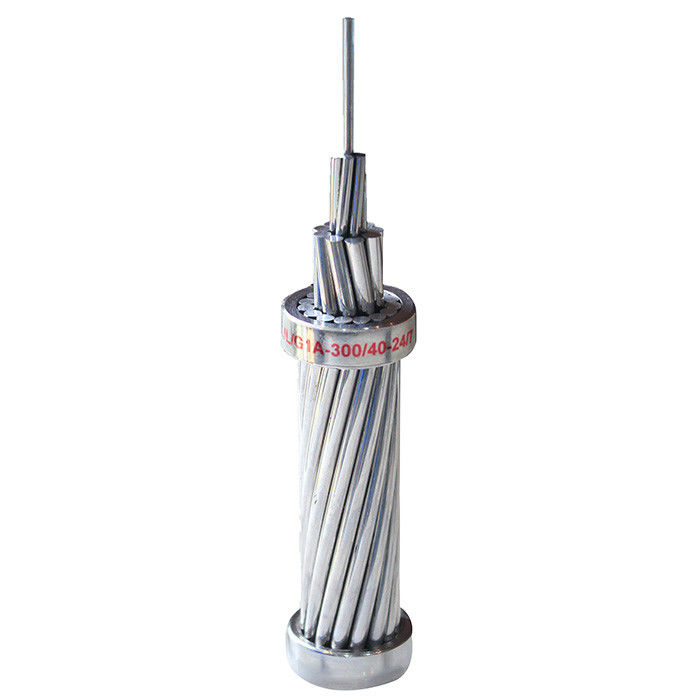

สายสกัดจากอลูมิเนียม, สายสกัดตรงกับแกนเหล็ก. สายแกนสําหรับ ACSR มีให้เลือกด้วยประเภท A, B, หรือ C หมึก; อัลลูมิเนียม "เคลือบ" (AZ); หรืออัลลูมิเนียมเคลือบ (AW).การป้องกันการเกรดเพิ่มเติมมีทางเลือกโดยการนํากรีสไปยัง corer หรือ infusion ของสายไฟฟ้าครบวงจรด้วยกรีส.
การใช้งาน:
ใช้เป็นสายส่งอากาศเปล่า และเป็นสายกระจายหลักและรอง ACSR ให้ความแข็งแรงที่ดีที่สุดสําหรับการออกแบบสายการปรับปรุงความแข็งแกร่งของแกนเหล็กที่สามารถปรับปรุงได้.
มาตรฐาน:
ผลิตภัณฑ์ทั้งหมดสามารถตอบสนองความต้องการของมาตรฐานที่แตกต่างกันได้อย่างสมบูรณ์แบบ เราสามารถออกแบบและผลิตเคเบิลพิเศษตามมาตรฐานที่ต้องการของลูกค้า เช่น: GB, IEC, BS, ASTM, JIS,DIN CRS.
| ประเภท | คําอธิบาย | จํานวนของสาย |
พื้นที่ส่วน (mm2) |
| AAC | อัลลูมิเนียมทั้งหมด | 7~127 | 16 ~ 1500 |
| AAAC | สายนําสแตนเลสอลูมิเนียมทั้งหมด | 7~91 | 17~1300 |
| ACSR |
อลูมิเนียมนํา โลหะเสริม |
7~103 | 16 ~ 1250 |
| AACSR |
สายนําสหรัฐอะลูมิเนียม โลหะเสริม |
7~103 | 16 ~ 1250 |
| ACAR/AW |
อลูมิเนียมนํา อลูมิเนียมเหล็กเหล็กเสริม |
7~103 | 16 ~ 1250 |
| ACSW/S |
อลูมิเนียมนํา สายเหล็กเคลือบอลูมิเนียม |
7~103 | 16 ~ 1250 |
| รอยกระสุน | สายเหล็กเหล็กกระปุก | 3/2.64~37/4.55 | 16.41~765.99 |
ACSR ข้อมูลทางเทคนิค
| BS215 ส่วนที่ 2 | ||||||||||||
| รหัส | สัมพันธ์ | จํานวนสาย | กว้างของสาย | กว้าง | น้ําหนักต่อ | เรต | ขนาดสูงสุด | |||||
| ชื่อ | หมวด | ความยาวของหน่วย | ความแข็งแรง | ความต้านทาน DC | ||||||||
| อัล | เหล็ก | รวม | อัล | เหล็ก | หลัก | คอนโด | ในอุณหภูมิ 20°C | |||||
| mm2 | mm2 | mm2 | อัล | เหล็ก | mm | mm | mm | mm | กิโลกรัม/กม | kN | โอม/กิโลเมตร | |
| MOLE | 10.6 | 1.77 | 12.4 | 6 | 1 | 1.5 | 1.5 | 1.5 | 4.5 | 42.8 | 4.14 | 2.7027 |
| SQUIRREL | 21 | 3.5 | 24.5 | 6 | 1 | 2.11 | 2.11 | 2.11 | 6.33 | 84.7 | 7.87 | 1.3659 |
| โกเฟล | 26.2 | 4.37 | 30.6 | 6 | 1 | 2.36 | 2.36 | 2.36 | 7.08 | 106 | 9.58 | 1.0919 |
| หนองหญ้า | 31.6 | 5.27 | 36.9 | 6 | 1 | 2.59 | 2.59 | 2.59 | 7.77 | 127.6 | 11.38 | 0.9065 |
| FOX | 36.7 | 6.11 | 42.8 | 6 | 1 | 2.79 | 2.79 | 2.79 | 8.37 | 148.1 | 13.21 | 0.7812 |
| FERRET | 42.4 | 7.07 | 49.5 | 6 | 1 | 3 | 3 | 3 | 9 | 171.2 | 15.27 | 0.6757 |
| กระต่าย | 52.9 | 8.81 | 61.7 | 6 | 1 | 3.35 | 3.35 | 3.35 | 10.1 | 213.5 | 18.42 | 0.5419 |
| MINIK | 63.1 | 10.5 | 73.6 | 6 | 1 | 3.66 | 3.66 | 3.66 | 11 | 254.9 | 21.67 | 0.454 |
| สกง | 63.2 | 36.9 | 100.1 | 12 | 7 | 2.59 | 2.59 | 7.77 | 13 | 463 | 52.79 | 0.4568 |
| บีเวอร์ | 75 | 12.5 | 87.5 | 6 | 1 | 3.99 | 3.99 | 3.99 | 12 | 302.9 | 25.76 | 0.382 |
| ม้า | 73.4 | 42.8 | 116.2 | 12 | 7 | 2.79 | 2.79 | 8.37 | 14 | 537.3 | 61.26 | 0.3936 |
| ราคูน | 78.8 | 13.1 | 92 | 6 | 1 | 4.09 | 4.09 | 4.09 | 12.3 | 318.3 | 27.06 | 0.3635 |
| OTTER | 83.9 | 14 | 97.9 | 6 | 1 | 4.22 | 4.22 | 4.22 | 12.7 | 338.8 | 28.81 | 0.3415 |
| CAT | 95.4 | 15.9 | 111.3 | 6 | 1 | 4.5 | 4.5 | 4.5 | 13.5 | 385.3 | 32.76 | 0.3003 |
| หัวผม | 105 | 17.5 | 122.5 | 6 | 1 | 4.72 | 4.72 | 4.72 | 14.2 | 423.8 | 36.04 | 0.273 |
| สุนัข | 105 | 13.6 | 118.5 | 6 | 7 | 4.72 | 1.57 | 4.71 | 14.2 | 394 | 32.65 | 0.2733 |
| โคโยต | 131.7 | 20.1 | 151.8 | 26 | 7 | 2.54 | 1.91 | 5.73 | 15.9 | 520.7 | 45.86 | 0.2192 |
| คูการ์ | 131.5 | 7.31 | 138.8 | 18 | 1 | 3.05 | 3.05 | 3.05 | 15.3 | 418.8 | 29.74 | 0.2188 |
| เสือ | 131.2 | 30.6 | 161.9 | 30 | 7 | 2.36 | 2.36 | 7.08 | 16.5 | 602.2 | 57.87 | 0.2202 |
| หมาป่า | 158.1 | 36.9 | 194.9 | 30 | 7 | 2.59 | 2.59 | 7.77 | 18.1 | 725.3 | 68.91 | 0.1829 |
| ดินโก้ | 158.7 | 8.81 | 167.5 | 18 | 1 | 3.35 | 3.35 | 3.35 | 16.8 | 505.2 | 35.87 | 0.1814 |
| ลินซ์ | 183.4 | 42.8 | 226.2 | 30 | 7 | 2.79 | 2.79 | 8.37 | 19.5 | 841.6 | 79.97 | 0.1576 |
| CARACAL | 184.2 | 10.2 | 194.5 | 18 | 1 | 3.61 | 3.61 | 3.61 | 18.1 | 586.7 | 40.74 | 0.1562 |
| ปันธร์ | 212.1 | 49.5 | 261.5 | 30 | 7 | 3 | 3 | 9 | 21 | 973.1 | 92.46 | 0.1363 |
| JAGUAR | 210.6 | 11.7 | 222.3 | 18 | 1 | 3.86 | 3.86 | 3.86 | 19.3 | 670.8 | 46.57 | 0.1366 |
| สิงห์ | 238.3 | 55.6 | 293.9 | 30 | 7 | 3.18 | 3.18 | 9.54 | 22.3 | 1093.4 | 100.47 | 0.1213 |
| หมี | 264.4 | 61.7 | 326.1 | 30 | 7 | 3.35 | 3.35 | 10.1 | 23.5 | 1213.4 | 111.5 | 0.1093 |
| หมึก | 324.3 | 75.7 | 400 | 30 | 7 | 3.71 | 3.71 | 11.1 | 26 | 1488.2 | 135.13 | 0.0891 |
| แกะ | 375.1 | 87.5 | 462.6 | 30 | 7 | 3.99 | 3.99 | 12 | 27.9 | 1721.3 | 156.3 | 0.0771 |
| แอนติโลป | 374.1 | 48.5 | 422.6 | 54 | 7 | 2.97 | 2.97 | 8.91 | 26.7 | 1413.8 | 118.88 | 0.0773 |
| หมึก | 381.7 | 49.5 | 431.2 | 54 | 7 | 3 | 3 | 9 | 27 | 1442.5 | 121.3 | 0.0758 |
| กวาง | 429.6 | 100.2 | 529.8 | 30 | 7 | 4.27 | 4.27 | 12.8 | 29.9 | 1971.4 | 179 | 0.0673 |
| สีบรา | 428.9 | 55.6 | 484.5 | 54 | 7 | 3.18 | 3.18 | 9.54 | 28.6 | 1620.8 | 131.92 | 0.0674 |
| ELK | 477.1 | 111.3 | 588.5 | 30 | 7 | 4.5 | 4.5 | 13.5 | 31.5 | 2189.5 | 198.8 | 0.0606 |
| กามล | 476 | 61.7 | 537.7 | 54 | 7 | 3.35 | 3.35 | 10.1 | 30.2 | 1798.8 | 146.4 | 0.0608 |
| มูส | 528.5 | 68.5 | 597 | 54 | 7 | 3.53 | 3.53 | 10.6 | 31.8 | |||
อี แพ็คเกจ:ในกลมกลอง, กลองไม้, กลองเหล็กหรือกลองเหล็ก-ไม้
เราสามารถผลิตตามความต้องการของลูกค้า. ยินดีต้อนรับการขอของคุณสําหรับข้ออ้างอิงใด ๆ!
