| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | ASTM A475, BS 183:1972 |

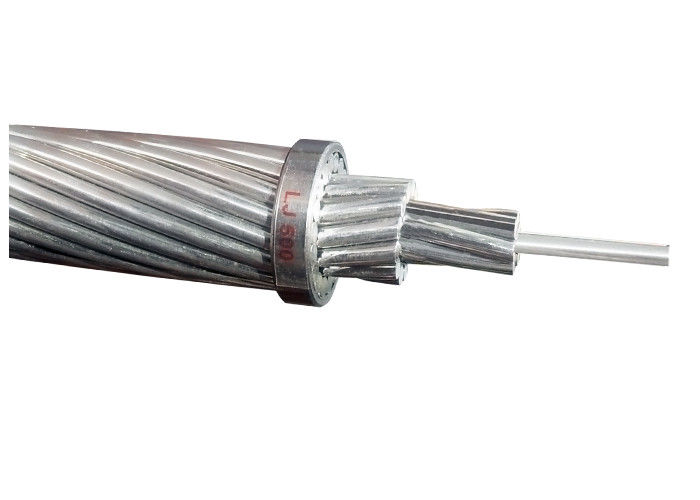

ผลิตภัณฑ์สายเหล็กกระปุก (GSW) ใช้สําหรับสายของ ACSR (อัลลูมิเนียม Conductor Steel Reinforced) คอนดักเตอร์GSW ผลิตโดย Shenghua มีคุณสมบัติทางกลที่ดีเยี่ยมคุณภาพการเคลือบที่ดีที่สุด และสภาพผิวสวย
| กว้าง ((มม) | ความแข็งแรงในการดึง ((Mpa) | น้ําหนักของซิงก ((g/m)2) | |||||||
| 1.24~225 | 1340~1620 | 185 ~ 215 | |||||||
| 2.25~300 | 1310 ~ 1590 | 230 | |||||||
| 3.00~350 | 1290 ~ 1550 | 245 | |||||||
| 3.50~425 | 1290 ~ 1520 | 260 | |||||||
| 4.25~4.75 | 1290 ~ 1520 | 275 | |||||||
| 4.75~550 | 1290 ~ 1520 | 290 | |||||||
| ระดับความเข้ม | กว้างของสาย | ขั้นต่ํา ความยืดหยุ่น | ขั้นต่ํา ความเครียด 1% | ขั้นต่ํา | ขั้นต่ํา จํานวน 360 ° | กว้างของการทดสอบ | |||
| ความแข็งแรง | การขยาย | % เมื่อ L=250 | หมุน | แมนดริล | |||||
| mm | mpa | mpa | % | หลายตัว | |||||
| > 1.24 ~ 225 | 1340 | 1170 | 3.0 | 16 | 1 | ||||
| > 2.25 ~ 275 | 1310 | 1140 | 3.0 | 16 | 1 | ||||
| > 2.75 ~ 300 | 1310 | 1140 | 3.5 | 16 | 1 | ||||
| สาธารณะ | >3.00 ~ 3.50 | 1290 | 1100 | 3.5 | 14 | 1 | |||
| >3.50~4.25 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| > 4.25 ~ 4.75 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| > 4.75 ~ 5.50 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| > 1.24 ~ 225 | 1450 | 1310 | 2.5 | 16 | 3 | ||||
| > 2.25 ~ 275 | 1410 | 1280 | 2.5 | 16 | 3 | ||||
| > 2.75 ~ 300 | 1410 | 1280 | 3.0 | 16 | 4 | ||||
| สูง | >3.00 ~ 3.50 | 1410 | 1240 | 3.0 | 14 | 4 | |||
| >3.50~4.25 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| > 4.25 ~ 4.75 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| > 4.75 ~ 5.50 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| > 1.24 ~ 225 | 1620 | 1450 | 2.0 | 14 | 4 | ||||
| > 2.25 ~ 275 | 1590 | 1410 | 2.0 | 14 | 4 | ||||
| > 2.75 ~ 300 | 1590 | 1410 | 2.5 | 12 |
|
5 | |||
| สูงมาก | >3.00 ~ 3.50 | 1550 | 1380 | 2.5 | 12 | 5 | |||
| >3.50~4.25 | 1520 | 1340 | 2.5 | 10 | 5 | ||||
| > 4.25 ~ 4.75 | 1520 | 1340 | 2.5 | 10 | 5 | ||||
| > 4.75 ~ 5.50 | 1520 | 1270 | 2.5 | 10 | 5 | ||||
| ASTM A475 | ||||||
| จํานวนสาย | ใกล้ๆ สตรันด์ ไดอา | การนํา (S) | สูง | สูงมาก | ประมาณ น้ําหนัก | |
| ดิอา | มาร์ติน เกรด | ระดับความแข็งแรง | ระดับความแข็งแรง | |||
| นิ้ว | mm | kN | kN | kN | กิโลกรัม/กม | |
| 3/264 | 7/32 | 5.56 | 10.409 | 15.569 | 21.796 | 131 |
| 3/3.05 | 1/4 | 6.35 | 13.523 | 21.040 | 29.981 | 174 |
| 3/3.05 | 1/4 | 6.35 | - | - | - | 174 |
| 3/3.30 | 9/32 | 7.14 | 15.035 | 23.398 | 33.362 | 204 |
| 3/3.68 | 5/16 | 7.94 | 18.193 | 28.246 | 40.479 | 256 |
| 3/419 | 3/8 | 9.52 | 24.732 | 37.187 | 52.489 | 328 |
| 7/104 | 1/8 | 3.18 | 4.048 | 5.916 | 8.140 | 49 |
| 7/132 | 5/32 | 3.97 | 6.539 | 9.519 | 13.078 | 76 |
| 7/157 | 3/16 | 4.76 | 8.452 | 12.677 | 17.748 | 108 |
| 7/165 | 3/16 | 4.76 | - | - | - | 118 |
| 7/183 | 7/32 | 5.56 | 11.387 | 17.126 | 24.020 | 145 |
| 7/203 | 1/4 | 6.35 | 14.012 | 21.129 | 29.581 | 181 |
| 7/236 | 9/32 | 7.14 | 18.905 | 28.469 | 39.812 | 243 |
| 7/264 | 5/16 | 7.94 | 23.798 | 35.586 | 49.820 | 305 |
| 7/277 | 5/16 | 7.94 | - | - | - | 335 |
| 7/3.05 | 3/8 | 9.52 | 30.915 | 48.040 | 68.503 | 407 |
| 7/3.68 | 7/16 | 11.11 | 41.591 | 64.499 | 92.523 | 594 |
| 7/4.19 | 1/2 | 12.70 | 53.823 | 83.627 | 119.657 | 768 |
| 7/4.78 | 9/16 | 14.29 | 69.837 | 108.981 | 155.688 | 991 |
| 7/526 | 5/8 | 15.88 | 84.961 | 131.667 | 188.605 | 1211 |
| 19/254 | 1/2 | 12.70 | 56.492 | 84.961 | 118.768 | 751 |
| 19/287 | 9/16 | 12.49 | 71.616 | 107.202 | 149.905 | 948 |
| 19/3.18 | 5/8 | 15.88 | 80.513 | 124.995 | 178.819 | 1184 |
| 19/3.81 | 3/4 | 19.05 | 116.543 | 181.487 | 259.331 | 1719 |
| 19/4.50 | 7/8 | 22.22 | 159.691 | 248.211 | 354.523 | 2352 |
| 19/5.08 | 1 | 25.40 | 209.066 | 325.610 | 464.839 | 2384 |
| 37/3.63 | 1 | 25.40 | 205.508 | 319.827 | 456.832 | 3061 |
| 37/4.09 | 11/8 | 28.58 | 262.000 | 407.457 | 581.827 | 4006 |
| 37/4.55 | 11/4 | 31.75 | 324.720 | 505.318 | 721.502 | 4833 |
