คำอธิบายรายละเอียดผลิตภัณฑ์

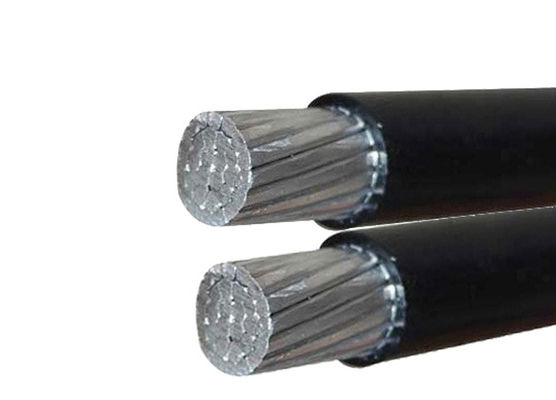

สาย ABC
(บริการวางสายเคเบิล)
1. ความประพฤติอลูมิเนียมควั่น
2. PE หรือ XLPE ฉนวนกันความร้อน
3. สาย ACSR, AAAC Messenger
ใบสมัคร
ขอแนะนำให้ใช้บริการดรอป (สายเคเบิล ABC) แทนตัวนำที่ไม่มีฉนวน
ที่เครือข่ายแรงดันต่ำ การบริการตก (สาย ABC) โดยเฉพาะอย่างยิ่งที่ใช้ในพื้นที่
ในกรณีที่ต้นทุนเครือข่ายใต้ดินมีราคาแพงและ
สำหรับการใช้พลังงานไฟฟ้าในพื้นที่ชนบทเช่นหมู่บ้าน
แรงดันไฟฟ้า
แรงดันไฟฟ้า U0 / U = 0.6 / 1 kV
VAC ทดสอบแรงดันไฟฟ้า 5 kV
ข้อมูลทางเทคนิค
อุณหภูมิในการทำงานสูงสุด 90 องศา
อุณหภูมิลัดวงจรสูงสุด 250 องศา การบริการลดลง (สายเคเบิล ABC) ถูกนำมาใช้โดยเฉพาะอย่างยิ่งในพื้นที่ที่ค่าใช้จ่ายของเครือข่ายใต้ดินมีราคาแพงและสำหรับการใช้พลังงานไฟฟ้าในพื้นที่ชนบทเช่นหมู่บ้าน
การจัดเรียงทางเทคนิคเบื้องต้นสำหรับมาตรฐาน ASTM ANSI / ICEA S-76-474 และ NFC 33-209
กำหนดการทางเทคนิค
ตัวนำเฟส | |||||||||
พื้นที่หน้าตัดที่กำหนด | ตารางมิลลิเมตร | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
จำนวนแกน | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
จำนวนสายไฟขั้นต่ำ | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
ความหนาของฉนวนที่กำหนด | มิลลิเมตร | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
เส้นผ่านศูนย์กลางของแกนฉนวน | มิลลิเมตร | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
แม็กซ์ ความต้านทานกระแสตรงที่ 20 ℃ | โอห์ม / กม. | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
คะแนนปัจจุบันที่ยังคงลมโดยรอบ | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 | |
อุณหภูมิ = 30 ℃ | |||||||||
อุณหภูมิตัวนำ = 75 ℃ | |||||||||
ผู้นำทาง Messenger | |||||||||
พื้นที่หน้าตัดที่กำหนด | ตารางมิลลิเมตร | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
จำนวนสายไฟขั้นต่ำ | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
ความหนาของฉนวนที่กำหนด | มิลลิเมตร | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
เส้นผ่านศูนย์กลางของแกนฉนวน | มิลลิเมตร | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
แม็กซ์ ความต้านทานกระแสตรงที่ 20 ℃ | โอห์ม / กม. | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
คำนวณภาระทำลาย | กิโลนิวตัน | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
ตัวนำไฟถนน | |||||||||
พื้นที่หน้าตัดที่กำหนด | ตารางมิลลิเมตร | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
จำนวนสายไฟขั้นต่ำ | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
ความหนาของฉนวนที่กำหนด | มิลลิเมตร | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
เส้นผ่านศูนย์กลางของแกนฉนวน | มิลลิเมตร | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
แม็กซ์ ความต้านทานกระแสตรงที่ 20 ℃ | โอห์ม / กม. | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
สายเคเบิลเสร็จสมบูรณ์ | |||||||||
ประมาณ เส้นผ่าศูนย์กลางโดยรวม | มิลลิเมตร | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
ประมาณ น้ำหนักของสายเคเบิล | กก. / กม. | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
ระยะเวลาในการบรรจุ | m / กลอง | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
