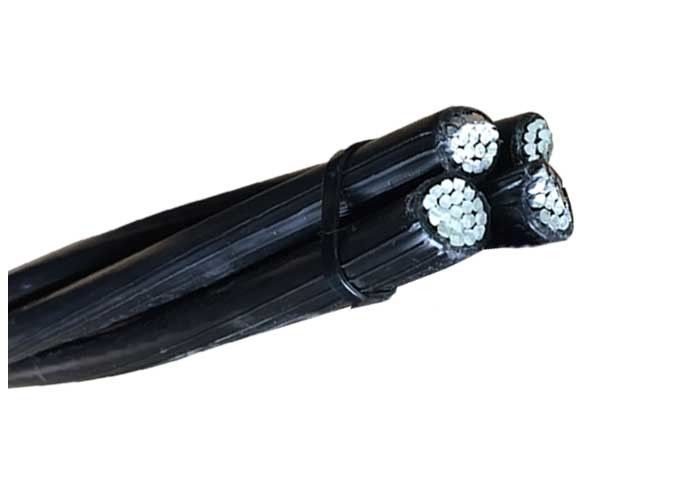

สาย Bundled ทางอากาศที่ออกแบบมาสำหรับสายการกระจายค่าใช้จ่ายมีผู้ส่งสารเป็นกลางฉนวนที่ทำจาก AAAC ซึ่งตัวนำตัวนำเฟสอะลูมิเนียมหุ้มฉนวนได้รับการบาดเจ็บอย่างมาก สายเคเบิลได้รับการจัดอันดับที่ 0.6 / 1 (1.2) kV และสอดคล้องกับ IEC60502
มาตรฐาน
แห่งชาติ: NF C 11-201; NF C 33-209
รายละเอียด
การประยุกต์ใช้
อลูมิเนียม NF C 33-209 ตัวนำที่ให้บริการถูกนำมาใช้สำหรับเครือข่ายสาขาของอาคารไฟฟ้าและเครือข่ายภายใน
ลักษณะเฉพาะ
สายเคเบิลตัวนำที่ให้มามีตัวนำอลูมิเนียมหุ้มด้วย XLPE มีความทนทานและทนความร้อนได้ดี
คุณสมบัติสายเคเบิลที่สำคัญอื่น ๆ ได้แก่ :
ความต้านทานรังสีอัลตราไวโอเลต
ความต้านทานต่อโอโซน
ความเป็นฉนวนสูง,
น้ำหนักเบาและง่ายต่อการจัดการ
การติดตั้ง
โพรซีเดอร์มาตรฐานของ NF C 11-201 กำหนดขั้นตอนการติดตั้งสำหรับค่าใช้จ่ายที่ต่ำ
สายเคเบิลเหล่านี้ไม่ได้รับอนุญาตให้ฝังแม้ในท่อร้อยสายไฟ
เครื่องหมาย
เป็นกลาง:
211 NF C 33-209 211 «หมายเลขการผลิต», «เครื่องหมายเมตริก»หมึกพิมพ์
เฟส 1, 2, 3:
หมายเลขประจำตัวถูกพิมพ์และนูนบนฉนวน
สายไฟ n ° 1: เส้นสีขาวต่อเนื่องถูกพิมพ์บนฉนวน
สายไฟ n ° 2: ไม่มีการทำเครื่องหมาย
ลักษณะไฟฟ้า
แรงดันไฟฟ้า: 0.6 / 1 kV
ทดสอบแรงดันไฟฟ้า: 4 kV AC
ความต้านทานต่อแรงดันไฟกระชาก: 1.2 / 50µ กับขั้วบวกหรือลบและค่าสูงสุด 20 kV
NFC 33-209
จำนวนของแกน x ส่วนที่กำหนด | เส้นผ่าศูนย์กลางส่วนเกิน | น้ำหนัก | ความต้านทานตัวนำสูงสุด | โหลดทำลายขั้นต่ำ | คะแนนปัจจุบัน |
---|---|---|---|---|---|
เลขที่×มม ^ 2 | มิลลิเมตร | กก. / กิโลเมตร | Ω / กิโลเมตร | KN | |
2x10 RM | 12.8 | 93 | 3.080 | 1.5 | 38 |
4x10 RM | 15.4 | 183 | 3.080 | 1.5 | 38 |
2x16 RM | 14.8 | 129 | 1.910 | 2.3 | 72 |
2x16 RN + 2x1.5 RE | 14.8 | 176 | 1.910 / 12.100 | 2.3 | 72 |
4x16 RM | 17.8 | 257 | 1.910 | 2.3 | 72 |
4x16 RN + 2x1.5 RE | 17.8 | 304 | 1.910 / 12.100 | 2.3 | 72 |
2x25 RM | 18.0 | 202 | 1.200 | 3.8 | 107 |
2x25 RM + 2x1.5 RE | 18.0 | 249 | 1.200 / 12.100 | 3.8 | 107 |
4x25 RM | 21.7 | 404 | 1.200 | 3.8 | 107 |
4x25 RM + 2x1.5 RE | 21.7 | 451 | 1.200 / 12.100 | 3.8 | 107 |
2x35 RM | 20.8 | 269 | 0.868 | 5.2 | 132 |
2x35 RM + 2x1.5 RE | 20.8 | 316 | 0.868 / 12.100 | 5.2 | 132 |
4x35 RM | 25.1 | 539 | 0.868 | 5.2 | 132 |
4x35 RM + 2x1.5 RE | 25.1 | 586 | 0.868 / 12.100 | 5.2 | 132 |
2x50 RM | 23.4 | 352 | 0.641 | 7.6 | 165 |
2x50 RM + 2x1.5 RE | 23.4 | 399 | 0.641 / 12.100 | 7.6 | 165 |
1x54.6 RM + 3x25 RM | 21.7 | 507 | 0.630 / 1.200 | 3.8 | 107 |
1x54.6 RM + 3x25 RM + 1x16 RM | 24.3 | 573 | 0,630 / 1,200 / 1,910 | 3.8 / 2.3 | 107/72 |
1x54.6 RM + 3x25 RM + 2x16 RM | 29.7 | 639 | 0,630 / 1,200 / 1,910 | 3.8 / 2.3 | 107/72 |
1x54.6 RM + 3x25 RM + 3x16 RM | 31.1 | 705 | 0,630 / 1,200 / 1,910 | 3.8 / 2.3 | 107/72 |
1x54.6 RM + 3x35 RM | 25.1 | 615 | 0.630 / 0.868 | 5.2 | 132 |
1x54.6 RM + 3x35 RM + 1x16 RM | 28.1 | 680 | 0,630 / 0,868 / 1,910 | 5.2 / 2.3 | 132/72 |
1x54.6 RM + 3x35 RM + 2x16 RM | 34.3 | 748 | 0,630 / 0,868 / 1,910 | 5.2 / 2.3 | 132/72 |
1x54.6 RM + 3x35 RM + 3x16 RM | 35.9 | 814 | 0,630 / 0,868 / 1,910 | 5.2 / 2.3 | 132/72 |
1x54.6 RM + 3x35 RM + 1x25 RM | 28.1 | 714 | 0,630 / 0,868 / 1,200 | 5.2 / 3.8 | 132/107 |
1x54.6 RM + 3x50 RM | 28.2 | 741 | 0.630 / 0.641 | 7.6 | 165 |
1x54.6 RM + 3x50 RM + 1x16 RM | 31.6 | 806 | 0,630 / 0,641 / 1,910 | 7.6 / 2.3 | 165/72 |
1x54.6 RM + 3x50 RM + 2x16 RM | 38.6 | 875 | 0,630 / 0,641 / 1,910 | 7.6 / 2.3 | 165/72 |
1x54.6 RM + 3x50 RM + 3x16 RM | 40.4 | 940 | 0,630 / 0,641 / 1,910 | 7.6 / 2.3 | 165/72 |
1x54.6 RM + 3x50 RM + 1x25 RM | 31.6 | 841 | 0,630 / 0,641 / 1,200 | 7.6 / 3.8 | 165/107 |
1x54.6 RM + 3x70 RM | 33.0 | 950 | 0.630 / 0.443 | 10.2 | 205 |
1x54.6 RM + 3x70 RM + 1x16 RM | 37.0 | 1014 | 0,630 / 0,443 / 1,910 | 10.2 / 2.3 | 205/72 |
1x54.6 RM + 3x70 RM + 2x16 RM | 45.2 | 1083 | 0,630 / 0,443 / 1,910 | 10.2 / 2.3 | 205/72 |
1x54.6 RM + 3x70 RM + 3x16 RM | 47.3 | 1148 | 0,630 / 0,443 / 1,910 | 10.2 / 2.3 | 205/72 |
1x54.6 RM + 3x70 RM + 1x25 RM | 37.0 | 1048 | 0,630 / 0,443 / 1,200 | 10.2 / 3.8 | 205/107 |
1x54.6 RM + 3x70 RM + 2x25 RM | 45.2 | 1150 | 0,630 / 0,443 / 1,200 | 10.2 / 3.8 | 205/107 |
1x54.6 RM + 3x70 RM + 3x25 RM | 47.3 | 1250 | 0,630 / 0,443 / 1,200 | 10.2 / 3.8 | 205/107 |
1x54.6 RM + 3x95 RM | 37.4 | 1176 | 0.630 / 0.320 | 13.5 | 240 |
1x54.6 RM + 3x95 RM + 1x16 RM | 41.9 | 1243 | 0,630 / 0,320 / 1,910 | 13.5 / 2.3 | 240/72 |
