สายเคเบิลที่ให้มาทางอากาศ (เช่นตัว นำทางอากาศ หรือ เอบีซี เพียงอย่างเดียว ) เป็น สายไฟเหนือศีรษะ โดยใช้ ตัวนำไฟฟ้า หลาย เฟสที่ หุ้มฉนวน อย่างแน่นหนารวมกันอย่างแน่นหนาโดยปกติจะมีตัวนำเป็นกลางเปลือย สิ่งนี้ตรงกันข้ามกับการปฏิบัติดั้งเดิมของการใช้ตัวนำที่ไม่มีฉนวนคั่นด้วยช่องว่างอากาศ การแปรผันของสายไฟเหนือศีรษะใช้หลักการเดียวกับ ตัวนำที่ ให้มายกเว้นว่าพวกมันอยู่ใกล้กันมากขึ้นจนถึงจุดที่สัมผัส แต่ตัวนำแต่ละตัวถูกล้อมรอบด้วยชั้นฉนวน (ยกเว้นสำหรับเส้นที่เป็นกลาง)
ออกแบบ.
1 ตัวนำอลูมิเนียมพร้อมภาระการแตกที่เพิ่มขึ้น, เกลียวอัดรอบ (RM)
ฉนวนกันความร้อนหลัก 2 (XPLE สีดำทน UV ไม่ทนไฟ); 2 ถึง 4 คอร์ของส่วนไขว้ที่เท่ากันจะติดกันในเลย์ด้านซ้ายนอกจากนี้ 1 หรือ 2 คอร์ของส่วนไขว้ที่ลดลงสามารถร่วมกันได้
ใบสมัคร
สามารถใช้สำหรับการติดตั้งแบบตายตัวเป็นสายไฟค่าใช้จ่ายสูงถึง 1.000 V รวม
ไม่เหมาะสำหรับฝังศพโดยตรง
สายเคเบิลเหนือศีรษะนี้ให้ฉนวนตามมาตรฐาน IEC 61140 และปฏิบัติตาม Class II ตามมาตรฐาน IEC 61140 มันไม่ได้เป็นสารหน่วงไฟ แต่อาจเป็นได้หากมีการร้องขอให้เปลี่ยนเป็นสายเคเบิลที่ทนไฟ
สเปค
(1) สายเคเบิล ABC มาตรฐาน BS
(2) CCC, ISO9001, ISO14001, การควบคุมคุณภาพที่ดีที่สุด
(3) ประสบการณ์มากกว่า 20 ปี Proffessional บริการที่ดีที่สุด
(4) เราเป็นโรงงานผลิตความสามารถในการผลิตที่ดีที่สุดราคาที่ดีที่สุด
(5) QC 100% ก่อนที่จะ shippment
บทนำ

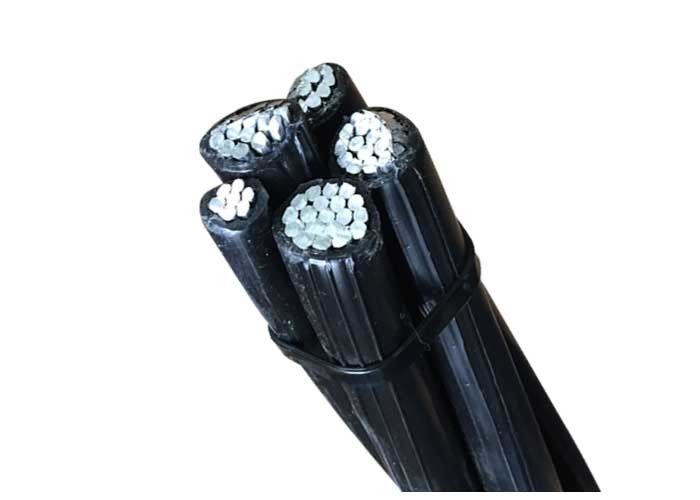

สายเคเบิล ABC เป็นสายไฟเหนือศีรษะโดยใช้ตัวนำไฟฟ้าหลายเฟสที่หุ้มฉนวนอย่างแน่นหนา
มักจะมีตัวนำเป็นกลางที่เปลือยเปล่า พวกเขาสามารถปรับปรุงความปลอดภัยและการพึ่งพาตาข่ายลวดไฟฟ้า
มาตรฐาน
1. ลวดอลูมิเนียม B-230, 1350-H19 สำหรับจุดประสงค์ทางไฟฟ้า
2. B-231 ตัวนำอลูมิเนียม, ศูนย์กลาง - วาง - ควั่น
3. ตัวนำอลูมิเนียม B-232, เหล็กเคลือบเกลียวเสริมแรง (ACSR)
4. B-399 Concentric-Lay_Stranded ตัวนำอลูมิเนียมอัลลอยด์ 6201-T81
5. B498 ลวดเหล็กชุบสังกะสีแกนสำหรับตัวนำอลูมิเนียม, เหล็กเสริม (ACSR)
การใช้งาน:
เพื่อจัดหาบริการทางอากาศ 120 โวลต์สำหรับบริการชั่วคราวในสถานที่ก่อสร้างกลางแจ้งหรือไฟถนน
สำหรับบริการที่ 600 โวลต์หรือต่ำกว่าที่อุณหภูมิตัวนำสูงสุด 75
กำหนดการทางเทคนิค
ตัวนำเฟส | |||||||||
พื้นที่หน้าตัดที่กำหนด | ตารางมิลลิเมตร | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
จำนวนแกน | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
จำนวนสายไฟขั้นต่ำ | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
ความหนาของฉนวนที่กำหนด | มิลลิเมตร | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
เส้นผ่านศูนย์กลางของแกนฉนวน | มิลลิเมตร | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
แม็กซ์ ความต้านทานกระแสตรงที่ 20 ℃ | โอห์ม / กม. | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
คะแนนปัจจุบันที่ยังคงลมโดยรอบ | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 | |
อุณหภูมิ = 30 ℃ | |||||||||
อุณหภูมิตัวนำ = 75 ℃ | |||||||||
ผู้นำทาง Messenger | |||||||||
พื้นที่หน้าตัดที่กำหนด | ตารางมิลลิเมตร | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
จำนวนสายไฟขั้นต่ำ | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
ความหนาของฉนวนที่กำหนด | มิลลิเมตร | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
เส้นผ่านศูนย์กลางของแกนฉนวน | มิลลิเมตร | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
แม็กซ์ ความต้านทานกระแสตรงที่ 20 ℃ | โอห์ม / กม. | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
คำนวณภาระทำลาย | กิโลนิวตัน | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
ตัวนำไฟถนน | |||||||||
พื้นที่หน้าตัดที่กำหนด | ตารางมิลลิเมตร | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
จำนวนสายไฟขั้นต่ำ | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
ความหนาของฉนวนที่กำหนด | มิลลิเมตร | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
เส้นผ่านศูนย์กลางของแกนฉนวน | มิลลิเมตร | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
แม็กซ์ ความต้านทานกระแสตรงที่ 20 ℃ | โอห์ม / กม. | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
สายเคเบิลเสร็จสมบูรณ์ | |||||||||
ประมาณ เส้นผ่าศูนย์กลางโดยรวม | มิลลิเมตร | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
ประมาณ น้ำหนักของสายเคเบิล | กก. / กม. | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
ระยะเวลาในการบรรจุ | m / กลอง | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
