สายเคเบิลเป็นสายอากาศชนิดใหม่ที่ใช้สำหรับการส่งพลังงานไฟฟ้าค่าใช้จ่ายที่ใช้อย่างกว้างขวางในการสร้างใหม่ตาข่ายลวดไฟฟ้าในเขตเมืองและป่า มันช่วยเพิ่มความปลอดภัยและความน่าเชื่อถือของตาข่ายลวดไฟฟ้า
สเปค :
สายอลูมิเนียมสาระกลางเป็นตัวนำเฟส AAAC (ตัวนำโลหะผสมอลูมิเนียมทั้งหมด) หรือ ACSR (ตัวนำเหล็กเสริมอะลูมิเนียม) เป็นแกนกลาง (เป็นกลาง); ตัวนำเฟสถูกหุ้มด้วย XLPE หรือ HDPE หรือ PVC
มาตรฐาน :
IEC60502, NF C33-209, GB 12527-90
แรงดันไฟฟ้า: 0.6 / 1kV
มาตรฐานการผลิตที่เกี่ยวข้อง: IEC61089, ASTM B231, ASTM B232, BS215, DIN48201, DIN48204
นอกจากนี้เรายังสามารถผลิตสาย ABC ตามความต้องการพิเศษของลูกค้า

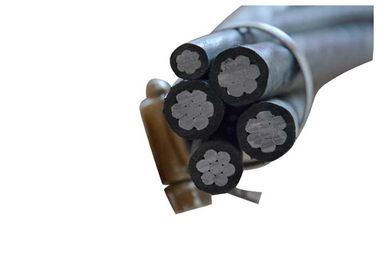

การก่อสร้างขั้นพื้นฐานมีดังนี้:
3 แกนประกอบด้วยตัวนำอลูมิเนียมมาตรฐานหุ้มด้วยฉนวน XLPE
+ ตัวนำอลูมิเนียมแสงหนึ่งฝักพร้อมฉนวน XLPE (อุปกรณ์เสริม)
+ ตัวนำตัวนำโลหะผสมของ Al-Alloy หนึ่งตัว (ฝาปิดหรือฝาครอบ)
ตัวนำตัวนำสามารถเป็นลวดเหล็กชุบสังกะสีได้เช่นกัน
วัตถุประสงค์ของการส่งสารคือ
A) ทำหน้าที่เป็นลวดแบกภาระ
B) มันทำหน้าที่เป็นดินหรือตัวนำเป็นกลาง
ที่จะใช้ที่ cotages ของ 600V เฟสต่อเฟสหรือน้อยกว่าและที่อุณหภูมิตัวนำไม่เกิน 75 ° C สำหรับตัวนำฉนวนโพลีเอทิลีนหรือ 90 ° C สำหรับตัวนำฉนวน crossliked polyethylene (XLPE)
เป็นไปตามหรือเกินกว่าข้อกำหนดต่อไปนี้:
1. ลวดอลูมิเนียม 1350-H19 สำหรับจุดประสงค์ทางไฟฟ้า
2. ตัวนำอลูมิเนียม, Concentric-Lay-Stranded
3. ตัวนำอลูมิเนียม, เหล็กเส้นเสริมแรง, เคลือบเหล็กเสริม (ACSR)
4. ตัวนำ 6201-T81 ที่เป็นศูนย์กลาง
5. ตัวนำอลูมิเนียมแบบกลมที่ถูกบีบอัดโดยใช้สายอินพุตเดี่ยว
เป็นไปตามหรือเกินกว่าข้อกำหนดที่บังคับใช้ทั้งหมดของ ANSI / ICEA S-76-474
ข้อมูลทางเทคนิค
แรงดันไฟฟ้า | กิโลโวลต์ | 0.6 / 1 |
ทดสอบแรงดัน | Veff kV | 4 |
อุณหภูมิวาง | ° C | นาที -20 |
อุณหภูมิในการทำงาน | ° C | -30 ~ +80 |
อุณหภูมิตัวนำ | ° C | สูงสุด +80 |
อุณหภูมิลัดวงจร | ° C / s | สูงสุด +130 / 5 |
รัศมีการดัด (นาที) | สายเคเบิล 18 ×ø |
