การประยุกต์ใช้งาน
เพื่อจ่ายพลังงานจากสายยูทิลิตี้ไปยังหัว Weatherhead ของผู้บริโภค สำหรับบริการที่ 600 โวลต์หรือน้อยกว่า (เฟสต่อเฟส) ที่อุณหภูมิตัวนำสูงสุด 75 ° C สำหรับฉนวนโพลีเอทิลีนหรือ 90 ° C สูงสุดสำหรับฉนวนเชื่อมขวาง
การก่อสร้าง
ศูนย์กลางสาระหรือบีบอัดตัวนำ 1350-H19, เอทิลีนหรือฉนวนกันความร้อนโพลีเอทิลีนเชื่อมขวาง, สาระกลาง AAC หรือ ACSR หรือผู้ส่งสารเป็นกลาง AAAC
มาตรฐาน
B-230 ลวดอลูมิเนียม 1350-H19 สำหรับจุดประสงค์ทางไฟฟ้า
B-231 ตัวนำอลูมิเนียม, ศูนย์กลาง -Lay-Stranded
B-232 ตัวนำอลูมิเนียม, เหล็กเสริมเกลียวกลาง, ลวดเหล็กเคลือบ (ACSR)
B-399 ตัวนำอลูมิเนียมอัลลอยด์แบบรวมศูนย์ 6201-T81
B-498 ลวดแกนเหล็กเคลือบสังกะสีสำหรับตัวนำอลูมิเนียม, เหล็กเสริม (ACSR)

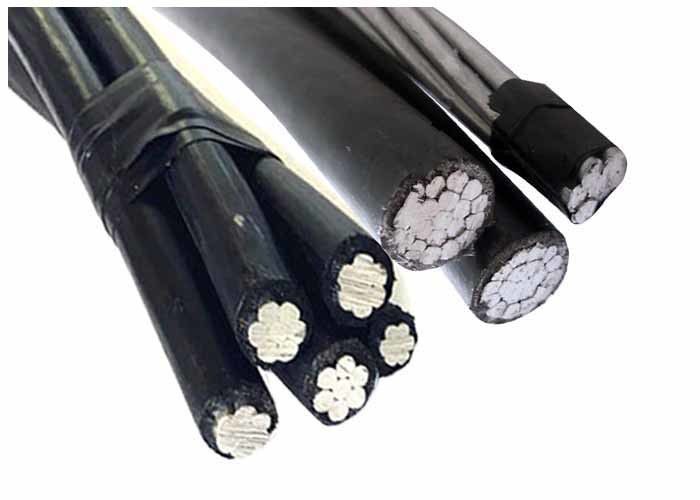

สายเคเบิล Triplex Service Drop ตรงตามหรือสูงกว่าข้อกำหนดที่บังคับใช้ทั้งหมดของตัวเรือน ANSI / ICEA S-76-474
รหัสคำ:
AAC Neutral-Messenger: Patella Oyster Clam Murex Purpura Nassa Melita Portunus Nannynose
ACSR เป็นกลาง - ผู้ส่งข้อความ: Paludina Voluta หอยขมหอยสังข์ Neritina เซเนีย Runcina Triton Mursia Mursia Zuzara Limpet 6201 โลหะผสมกลาง - ข้อความ: Minex Hippa Prawn Barnacle กุ้ง Gammarus Leda Dungenese Cyclops Flustra Lepas
ข้อมูลทางเทคนิค
แรงดันไฟฟ้า | กิโลโวลต์ | 0.6 / 1 |
ทดสอบแรงดัน | Veff kV | 4 |
อุณหภูมิวาง | ° C | นาที -20 |
อุณหภูมิในการทำงาน | ° C | -30 ~ +80 |
อุณหภูมิตัวนำ | ° C | สูงสุด +80 |
อุณหภูมิลัดวงจร | ° C / s | สูงสุด +130 / 5 |
รัศมีการดัด (นาที) | สายเคเบิล 18 ×ø |
บรรจุภัณฑ์และการจัดส่งบรรจุภัณฑ์รายละเอียด:
สายฉนวนกันความร้อนทางอากาศ 1) ความยาวบรรจุ: 100 ถึง 1,000 เมตรท่องในกล่องกลองหรือตามความต้องการของลูกค้า 2. By กลองไม้มาตรฐานหรือม้วน 3. ขนาดเส้นผ่าศูนย์กลาง: 1100mm * 1100mm * 1100mm หรือตามคำขอของคุณ |
จัดส่งใน 15 วันหลังจากชำระเงิน |
สิ่งของ | ลักษณะ | ตัวนำเฟส | ประมาณ ทั้งหมด เส้นผ่าศูนย์กลางและน้ำหนัก | ||
ลำดับที่ เส้นผ่าศูนย์กลาง | XLPE ความหนา | เส้นผ่าศูนย์กลาง (mm) | น้ำหนัก (กก. / กม.) | ||
1 | 1x10 มม. 2 | 7 / 1.35 | 1 | 6.15 | 44 |
2 | 1x16 มม. 2 | 7 / 1.70 | 1.2 | 7.62 | 68 |
3 | 1x25 มม. 2 | 7 / 2.22 | 1.2 | 8.72 | 96 |
4 | 1x35 มม. 2 | 7 / 2.59 | 1.4 | 10.14 | 134 |
5 | 1x50 มม. 2 | 7 / 3.10 | 1.4 | 11.24 | 180 |
6 | 1x70 มม. 2 | 19 / 2.22 | 1.4 | 12.94 | 242 |
7 | 1x95 มม. 2 | 19 / 2.59 | 1.4 | 14.54 | 318 |
8 | 1x120 มม. 2 | 19 / 2.97 | 1.6 | 16.36 | 403 |
9 | 1x150 มม. 2 | 37 / 2.33 | 1.8 | 18.38 | 504 |
10 | 1x185 มม. 2 | 37 / 2.59 | 2 | 20.4 | 622 |
11 | 1x240 มม. 2 | 37 / 2.97 | 2.2 | 23.22 | 802 |
12 | 1x300 มม. 2 | 37 / 3.36 | 2.4 | 25.64 | 996 |
สายเคเบิลนี้อนุญาตให้ใช้งานได้นานขึ้น, ติดตั้งได้ต่ำกว่า, รองรับน้อยที่สุดและติดตั้งง่ายขึ้นโดยเฉพาะในหมู่ต้นไม้หรือในพื้นที่แออัด นอกจากนี้ยังมีความปลอดภัยของบุคลากรสูงสุดและการป้องกันการหยุดทำงาน ความต้านทานต่อการขูดขีดการโค้งงอและผลกระทบของความร้อนความชื้นแสงแดดและความเย็นทำให้มั่นใจได้ถึงความน่าเชื่อถือสูงผ่านบริการที่ยาวนานหลายปี
