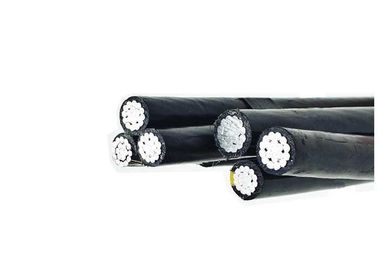

สาย ABC บริการวางสายเคเบิล
การก่อสร้างขั้นพื้นฐานมีดังนี้:
3 แกนพลังงานประกอบด้วยตัวนำอลูมิเนียมมาตรฐานหุ้มด้วย
ฉนวน XLPE
+ ตัวนำอลูมิเนียมโคมไฟหนึ่งฝักพร้อมฉนวน XLPE (อุปกรณ์เสริม)
+ ตัวนำตัวนำโลหะผสมของ Al-Alloy หนึ่งตัว (ฝาปิดหรือฝาครอบ)
ตัวนำตัวนำสามารถเป็นลวดเหล็กชุบสังกะสีได้เช่นกัน
วัตถุประสงค์ของการส่งสารคือ
A) ทำหน้าที่เป็นลวดแบกภาระ
B) มันทำหน้าที่เป็นดินหรือตัวนำเป็นกลาง
ใช้ที่ cotages ขนาด 600V แบบเฟสต่อเฟสหรือน้อยกว่าและที่อุณหภูมิตัวนำไม่เกิน 75oC สำหรับตัวนำฉนวนโพลีเอทิลีนหรือ 90oC สำหรับตัวนำฉนวน crossliked polyethylene (XLPE)
เป็นไปตามหรือเกินกว่าข้อกำหนดต่อไปนี้:
1. ลวดอลูมิเนียม 1350-H19 สำหรับจุดประสงค์ทางไฟฟ้า
2. ตัวนำอลูมิเนียม, Concentric-Lay-Stranded
3. ตัวนำอลูมิเนียม, เหล็กเส้นเสริมเกลียว, เคลือบเหล็กเสริม (ACSR)
4. ตัวนำ 6201-T81 ที่เป็นศูนย์กลาง
5. ตัวนำอลูมิเนียมแบบกลมที่ถูกบีบอัดโดยใช้สายอินพุตเดี่ยว
เป็นไปตามหรือเกินกว่าข้อกำหนดที่บังคับใช้ทั้งหมดของ ANSI / ICEA S-76-474
ลักษณะพิเศษอื่น ๆ : การออกแบบและผลิตตามคำขอของลูกค้า
สิ่งของ | ลักษณะ | ตัวนำเฟส | ประมาณ ทั้งหมด เส้นผ่าศูนย์กลางและน้ำหนัก | ||
ลำดับที่ เส้นผ่าศูนย์กลาง | XLPE ความหนา | เส้นผ่าศูนย์กลาง (mm) | น้ำหนัก (กก. / กม.) | ||
1 | 1x10 มม. 2 | 7 / 1.35 | 1 | 6.15 | 44 |
2 | 1x16 มม. 2 | 7 / 1.70 | 1.2 | 7.62 | 68 |
3 | 1x25 มม. 2 | 7 / 2.22 | 1.2 | 8.72 | 96 |
4 | 1x35 มม. 2 | 7 / 2.59 | 1.4 | 10.14 | 134 |
5 | 1x50 มม. 2 | 7 / 3.10 | 1.4 | 11.24 | 180 |
6 | 1x70 มม. 2 | 19 / 2.22 | 1.4 | 12.94 | 242 |
7 | 1x95 มม. 2 | 19 / 2.59 | 1.4 | 14.54 | 318 |
8 | 1x120 มม. 2 | 19 / 2.97 | 1.6 | 16.36 | 403 |
9 | 1x150 มม. 2 | 37 / 2.33 | 1.8 | 18.38 | 504 |
10 | 1x185 มม. 2 | 37 / 2.59 | 2 | 20.4 | 622 |
11 | 1x240 มม. 2 | 37 / 2.97 | 2.2 | 23.22 | 802 |
12 | 1x300 มม. 2 | 37 / 3.36 | 2.4 | 25.64 | 996 |
