| MOQ: | 1000m |
| ราคา: | 0.19-10.99USD/M |
| standard packaging: | ถังไม้ / ถังเหล็ก |
| Delivery period: | ตามตาราง |
| payment method: | L/C, T/T |
| Supply Capacity: | 1,000 กม. ต่อเดือน |
การประยุกต์ใช้งาน
ใช้ในการจ่ายกำลังไฟ 3 เฟสโดยปกติจะเป็นจากหม้อแปลงที่ติดตั้งเสาไปยังหัวหน้าบริการของผู้ใช้ที่เชื่อมต่อกับสายเคเบิลทางเข้าบริการ ใช้ที่แรงดันไฟฟ้า 600 โวลต์หรือน้อยกว่าไปยังเฟสและที่อุณหภูมิตัวนำไม่เกิน 75 ° C สำหรับตัวนำฉนวนโพลีเอทิลีนหรือ 90 ° C สำหรับตัวนำฉนวนโพลีเอทิลีน crosslinked (XLP)
การก่อสร้าง

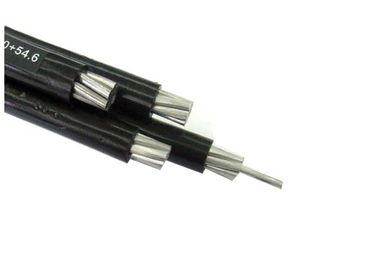

ตัวนำนั้นทำจากอลูมิเนียม 1350-H19 ที่ถูกบีบอัดแบบศูนย์กลาง หุ้มด้วยโพลีเอทิลีนหรือโพลีเอทิลีนชนิด XLP ผู้ส่งสารที่เป็นกลางจะมีโลหะผสมที่ติดอยู่ในศูนย์กลาง 6201 ตัวนำตัวหนึ่งถูกผลิตขึ้นพร้อมสันอัดเพื่อระบุเฟส
มาตรฐาน
B-230 ลวดอลูมิเนียม, 1350-H19 สำหรับจุดประสงค์ทางไฟฟ้า
B-231 ตัวนำอลูมิเนียม, ศูนย์กลาง -Lay-Stranded.
B-232 ตัวนำอลูมิเนียม, ศูนย์กลาง - เลย์เกลียว, เหล็กเสริมเคลือบ (ACSR)
B-399 ตัวนำอลูมิเนียมอัลลอยด์แบบรวมศูนย์ 6201-T81
B498 ลวดแกนเหล็กเคลือบสังกะสีสำหรับตัวนำอลูมิเนียม, เหล็กเสริมแรง (ACSR)
สายเคเบิล Quadruplex Service ตรงตามหรือเกินกว่าข้อกำหนดที่บังคับใช้ทั้งหมดของ ANSI / ICEA S-76-474
บันทึก :
ขนาดที่กำหนดคือ: ACSR 6/1 เส้นผ่านศูนย์กลางเทียบเท่าและ AAC ที่มีความต้านทานเท่ากันต่อ ASTMB-399 สำหรับ 6201 อุณหภูมิคอนดักเตอร์ 90 ° C สำหรับ XLR 75 ° C สำหรับโพลี; อุณหภูมิแวดล้อม 40 ° C; emissivity 0.9; 2ft ./sec/ ลมในแสงแดด หากต้องการทราบความเป็นปัจจุบันของขนาดตัวนำโปรดศึกษา The National Electric Code ฉบับล่าสุด
| จำนวนแกนและส่วนตัด | รูปร่างของตัวนำ | เส้นผ่าศูนย์กลางตัวนำ | ความหนาของฉนวนที่กำหนด | เส้นผ่าศูนย์กลางมากกว่าฉนวน | เปลือกหนาที่กำหนด | เส้นผ่านศูนย์กลางภายนอก (ประมาณ) | รัศมีการดัด (นาที) | น้ำหนัก (ประมาณ) |
| (ประมาณ.) | (ประมาณ.) | |||||||
| mm2 | มิลลิเมตร | มิลลิเมตร | มิลลิเมตร | มิลลิเมตร | มิลลิเมตร | มิลลิเมตร | กก. / กม. | |
| 1x35 / 16 | RM | 7.2 | 3.4 | 15.3 | 2.5 | 24 | 360 | 904 |
| 1x50 / 16 | RM | 8.2 | 3.4 | 16.3 | 2.5 | 26 | 390 | 1039 |
| 1x70 / 16 | RM | 9.8 | 3.4 | 17.9 | 2.5 | 27 | 405 | 1271 |
| 1x95 / 16 | RM | 11.3 | 3.4 | 19.4 | 2.5 | 29 | 435 | 1530 |
| 1x120 / 16 | RM | 12.8 | 3.4 | 20.9 | 2.5 | 30 | 450 | 1809 |
| 1x150 / 25 | RM | 14.2 | 3.4 | 22.3 | 2.5 | 32 | 480 | 2158 |
| 1x185 / 25 | RM | 15.8 | 3.4 | 23.9 | 2.5 | 33 | 495 | 2524 |
| 1x240 / 25 | RM | 18.3 | 3.4 | 26.4 | 2.5 | 36 | 540 | 3117 |
| 1x300 / 25 | RM | 20.7 | 3.4 | 28.8 | 2.5 | 38 | 570 | 3786 |
| 1x400 / 35 | RM | 23.3 | 3.4 | 31.4 | 2.5 | 41 | 615 | 4750 |
| 1x500 / 35 | RM | 26.5 | 3.4 | 34.6 | 2.5 | 44 | 660 | 5786 |
|
|
