| MOQ: | 500m |
| ราคา: | 0.19-10.99USD/m |
| standard packaging: | ถังไม้ / ถังเหล็ก |
| Delivery period: | 15 วัน |
| payment method: | L / C, D / A, D / P, T / T |
| Supply Capacity: | 1,000 กม. ต่อเดือน |

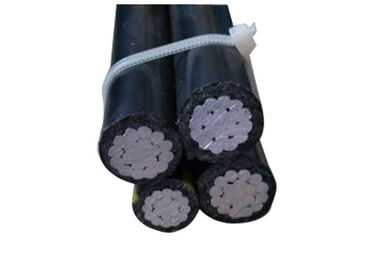

ตัวนำไฟฟ้า 3 เฟส + ตัวนำไฟฟ้า 1 ตัว + ตัวนำไฟฟ้าถนน 1 ดวง
สาย Bundled ทางอากาศที่ออกแบบมาสำหรับสายการกระจายค่าใช้จ่ายมีผู้ส่งสารเป็นกลางฉนวนที่ทำจาก AAAC ซึ่งตัวนำตัวนำเฟสอลูมิเนียมหุ้มฉนวนจะมีแผลมากกว่า สายเคเบิลได้รับการจัดอันดับที่ 0.6 / 1 (1.2) kV และสอดคล้องกับ IEC60502
การก่อสร้าง
a) เฟส - ตัวนำเฟสจะต้องเป็นของ H68 คอนดักเตอร์อลูมิเนียมที่มีสภาพและมีการบีบอัดเป็นวงกลม
b) เป็นกลางหรือผู้ส่งสาร - ตัวนำที่เป็นกลางหรือผู้ส่งสารต้องเป็นตัวนำอลูมิเนียมอัลลอยด์และมีการบีบอัดเป็นวงกลม c) ไฟถนน - ตัวนำไฟถนนจะต้องเป็นตัวนำอลูมิเนียม H68 ที่มีสภาพ
เฟสตัวนำที่เป็นกลางจะถูกอัดด้วยโพลีเอทิลีน (PE) เป็นฉนวน
กำหนดการทางเทคนิค
| ตัวนำเฟส | |||||||||
| พื้นที่หน้าตัดที่กำหนด | ตารางมิลลิเมตร | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| จำนวนแกน | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| จำนวนสายไฟขั้นต่ำ | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| ความหนาของฉนวนที่กำหนด | มิลลิเมตร | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| เส้นผ่านศูนย์กลางของแกนฉนวน | มิลลิเมตร | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| แม็กซ์ ความต้านทานกระแสตรงที่ 20 ℃ | โอห์ม / กม. | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| คะแนนปัจจุบันที่ยังคงลมโดยรอบ | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 | |
| อุณหภูมิ = 30 ℃ | |||||||||
| อุณหภูมิตัวนำ = 75 ℃ | |||||||||
| ผู้นำทาง Messenger | |||||||||
| พื้นที่หน้าตัดที่กำหนด | ตารางมิลลิเมตร | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| จำนวนสายไฟขั้นต่ำ | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| ความหนาของฉนวนที่กำหนด | มิลลิเมตร | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| เส้นผ่านศูนย์กลางของแกนฉนวน | มิลลิเมตร | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| แม็กซ์ ความต้านทานกระแสตรงที่ 20 ℃ | โอห์ม / กม. | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| คำนวณภาระทำลาย | กิโลนิวตัน | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| ตัวนำไฟถนน | |||||||||
| พื้นที่หน้าตัดที่กำหนด | ตารางมิลลิเมตร | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| จำนวนสายไฟขั้นต่ำ | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| ความหนาของฉนวนที่กำหนด | มิลลิเมตร | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| เส้นผ่านศูนย์กลางของแกนฉนวน | มิลลิเมตร | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| แม็กซ์ ความต้านทานกระแสตรงที่ 20 ℃ | โอห์ม / กม. | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| สายเคเบิลเสร็จสมบูรณ์ | |||||||||
| ประมาณ เส้นผ่าศูนย์กลางโดยรวม | มิลลิเมตร | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| ประมาณ น้ำหนักของสายเคเบิล | กก. / กม. | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| ระยะเวลาในการบรรจุ | m / กลอง | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
|
|
