| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | IEC 60502 |

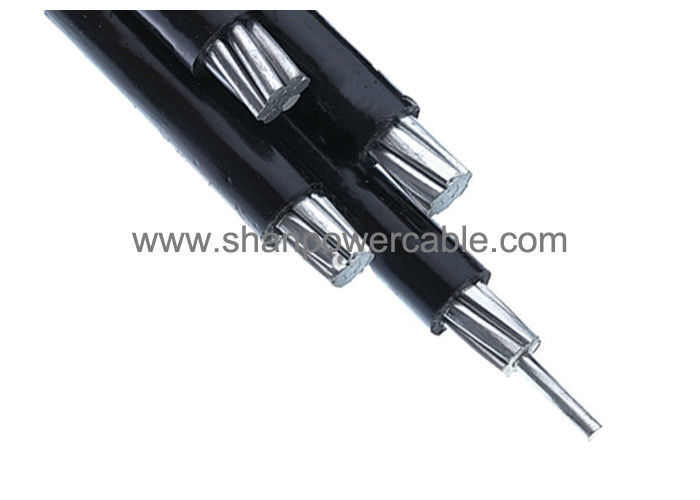

สายไฟฟ้า ABC สายไฟฟ้าระดับอากาศสามแกน สําหรับการไฟฟ้าประปาใต้ดิน / หมู่บ้าน
ชื่อสินค้า สายไฟฟ้าระดับอากาศที่มีสายนําอลูมิเนียม
NFA2XNFC33-209, TS HD 604 S1
NFC33-209, TS HD 604 S1,GB/T 12706.1-2008.
CE, CCC, KEMA/
0.6/1kVเหมาะสําหรับการฝังใต้ดิน
โครงสร้าง
คอนดิกเตอร์: วงกลมเรียบ ๆอลูมิเนียมขนส่งที่สอดคล้องกับ IEC 60228 ชั้น 2
การกันความร้อน: PVC
หมายเหตุ:สีอุปกรณ์กันไฟตามมาตรฐานหรือตามคําขอ
การใช้งาน
สายไฟฟ้า ABC ใช้โดยเฉพาะในพื้นที่ที่ค่าใช้จ่ายของเครือข่ายใต้ดินแพง และยังใช้สําหรับการไฟฟ้าในพื้นที่ชนบทเช่นหมู่บ้าน.
มาตรฐาน
สากล:NFC33-209, TS HD 604 S1
ประเทศจีน: GB/T 12706.1-2008
มาตรฐานอื่น ๆ เช่นBS,DIN และ ICEA ตามคําขอ
ข้อมูลเทคนิค
ความดันเฉพาะ:0.6/1kV
แม็กซ์.อุณหภูมิของตัวนํา.: ปกติ (90 °C) สายวงจรสั้นไม่เกิน 5 s (250°Cเมื่อพื้นที่ตัดต่ํากว่า 300 มม2,)
ใบรับรอง
CE, RoHS, CCC, KEMA และอื่น ๆ มากมายในการค้นหา
รายการรายละเอียดทางเทคนิค
| หน่วยนําระยะ | |||||||||||
| พื้นที่ตัดข้ามชื่อ | mm2 | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| จํานวนแกน | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| จํานวนสายไฟขั้นต่ํา | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| ความหนาของอุปกรณ์ประกอบความร้อน | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| กว้างของแกนแยก | mm | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| สูงสุด ความต้านทาน DC ที่ 20 °C | โอม/กิโลเมตร | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| ปัจจุบันระดับที่ลมไม่ลม | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| อุณหภูมิ = 30°C | |||||||||||
| อุณหภูมิของตัวนํา = 75°C | |||||||||||
| คอนดิกเตอร์ตัวส่ง | |||||||||||
| พื้นที่ตัดข้ามชื่อ | mm2 | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| จํานวนสายไฟขั้นต่ํา | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| ความหนาของอุปกรณ์ประกอบความร้อน | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| กว้างของแกนแยก | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| สูงสุด ความต้านทาน DC ที่ 20 °C | โอม/กิโลเมตร | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| ความจุในการหัก | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| สายเคเบิลเสร็จ | |||||||||||
| กว้างโดยรวมประมาณ | mm | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| ประมาณน้ําหนักของสายไฟ | กิโลกรัม/กม | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| ความยาวของบรรจุ | m/กลอง | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
