| MOQ: | 0.5 กม |
| ราคา: | 0.10-20.99USD/m |
| standard packaging: | ถังไม้หรือถังเหล็ก |
| Delivery period: | 10 วันขึ้นไป |
| payment method: | L/c, D/A, D/P, T/T ตะวันตกสหภาพ MoneyGram |
| Supply Capacity: | 1,000 กม. ต่อเดือน |

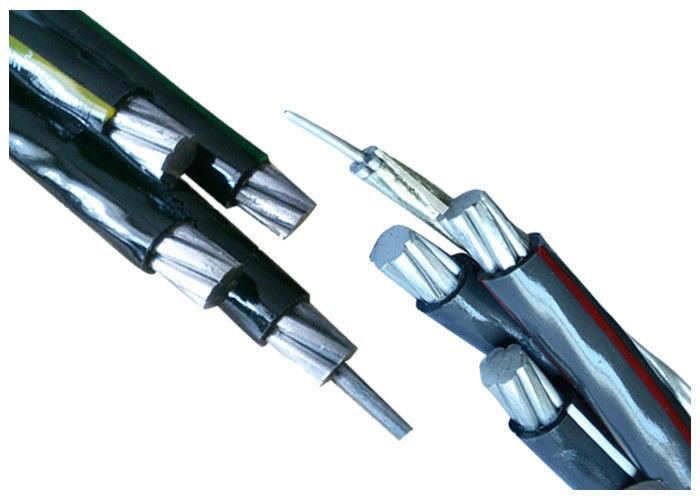

สายเคเบิลที่มากับอากาศที่ไม่มีตัวนำไฟถนน
ลักษณะ
สาย Bundled ทางอากาศที่ออกแบบมาสำหรับสายการกระจายค่าใช้จ่ายมีผู้ส่งสารเป็นกลางฉนวนที่ทำจาก AAAC ซึ่งตัวนำตัวนำเฟสอลูมิเนียมหุ้มฉนวนจะมีแผลมากกว่า สายเคเบิลได้รับการจัดอันดับที่ 0.6 / 1 (1.2) kV และสอดคล้องกับ IEC60502
การก่อสร้าง
a) เฟส - ตัวนำเฟสจะต้องเป็นของ H68 คอนดักเตอร์อลูมิเนียมที่มีสภาพและมีการบีบอัดเป็นวงกลม
b) Neutral หรือ Messenger - ตัวนำ Neutral หรือ Messenger จะต้องเป็นตัวนำอลูมิเนียมอัลลอยด์
เฟสตัวนำที่เป็นกลางจะถูกอัดด้วยโพลีเอทิลีน (PE) เป็นฉนวน
กำหนดการทางเทคนิค
| ตัวนำเฟส | |||||||||||
| พื้นที่หน้าตัดที่กำหนด | ตารางมิลลิเมตร | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| จำนวนแกน | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| จำนวนสายไฟขั้นต่ำ | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| ความหนาของฉนวนที่กำหนด | มิลลิเมตร | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| เส้นผ่านศูนย์กลางของแกนฉนวน | มิลลิเมตร | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| แม็กซ์ ความต้านทานกระแสตรงที่ 20 ℃ | โอห์ม / กม. | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| คะแนนปัจจุบันที่ยังคงลมโดยรอบ | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 | |
| อุณหภูมิ = 30 ℃ | |||||||||||
| อุณหภูมิตัวนำ = 75 ℃ | |||||||||||
| ผู้นำทาง Messenger | |||||||||||
| พื้นที่หน้าตัดที่กำหนด | ตารางมิลลิเมตร | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| จำนวนสายไฟขั้นต่ำ | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| ความหนาของฉนวนที่กำหนด | มิลลิเมตร | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| เส้นผ่านศูนย์กลางของแกนฉนวน | มิลลิเมตร | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| แม็กซ์ ความต้านทานกระแสตรงที่ 20 ℃ | โอห์ม / กม. | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| คำนวณภาระทำลาย | กิโลนิวตัน | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| สายเคเบิลเสร็จสมบูรณ์ | |||||||||||
| ประมาณ เส้นผ่าศูนย์กลางโดยรวม | มิลลิเมตร | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| ประมาณ น้ำหนักของสายเคเบิล | กก. / กม. | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| ระยะเวลาในการบรรจุ | m / กลอง | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
เราสามารถประชุมกำหนดการส่งมอบที่เข้มงวดที่สุดตามคำสั่งซื้อต่อครั้ง การประชุมกำหนดเวลาให้ความสำคัญสูงสุดอยู่เสมอเนื่องจากความล่าช้าในการส่งมอบสายเคเบิลอาจส่งผลต่อความล่าช้าของโครงการโดยรวมและค่าใช้จ่ายที่มากเกินไป
สายเคเบิลถูกจำหน่ายในม้วนไม้กล่องกระดาษลูกฟูกและคอยส์ ปลายสายเคเบิลถูกปิดผนึกด้วยเทปกาว BOPP และฝาปิดผนึกแบบไม่ดูดความชื้นเพื่อป้องกันปลายสายเคเบิลจากความชื้น เครื่องหมายที่ต้องการจะต้องพิมพ์ด้วยวัสดุที่ทนต่อสภาพอากาศบนด้านนอกของกลองตามความต้องการของลูกค้า
|
|
