เคเบิลที่มากับอากาศ
>
|
| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | HOLD-ONE |
| ได้รับการรับรอง | IEC 60502 |
การป้องกันสิ่งแวดล้อมของสายเคเบิลที่แถมมาทางอากาศแบบกำหนดเองกลางแจ้ง
คำอธิบาย

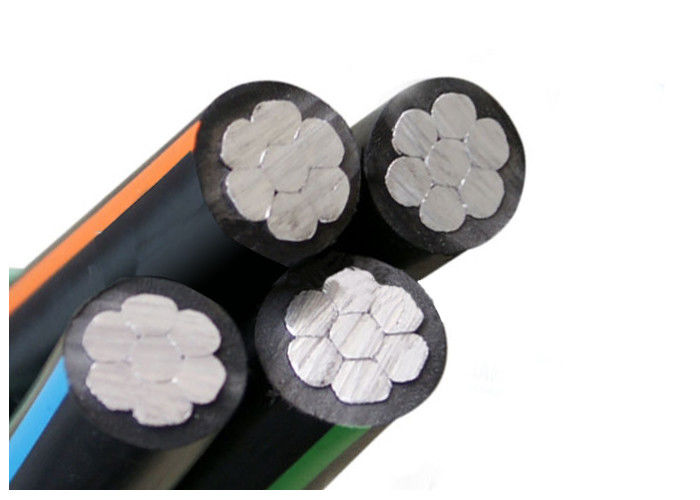

สายเคเบิลรวมทางอากาศที่ออกแบบมาสำหรับสายจำหน่ายเหนือศีรษะมีตัวส่งกลางที่หุ้มฉนวนซึ่งทำจาก AAAC ซึ่งตัวนำเฟสอะลูมิเนียมหุ้มฉนวนจะถูกพันเกลียวไว้ด้านบน สายเคเบิลได้รับการจัดอันดับที่ 0.6/1(1.2)kV และเป็นไปตาม IEC60502
การก่อสร้าง
ก) เฟส - ตัวนำเฟสต้องเป็นตัวนำอะลูมิเนียมสภาพ H68 และตีเกลียวเป็นวงกลมอัดแน่น
b) เป็นกลางหรือตัวส่งสาร - ตัวนำเป็นกลางหรือตัวส่งสารจะต้องเป็นตัวนำอลูมิเนียมอัลลอยด์และตีเกลียวเป็นวงกลมอัดแน่น
เฟส ตัวนำที่เป็นกลางจะต้องถูกอัดด้วยโพลีเอทิลีน (PE) เป็นฉนวน
กำหนดการรายละเอียดทางเทคนิค
| ตัวนำเฟส | |||||||||||
| พื้นที่หน้าตัดที่กำหนด | มม.² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| จำนวนคอร์ | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| จำนวนสายไฟขั้นต่ำ | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| ความหนาของฉนวนที่กำหนด | มม | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| เส้นผ่านศูนย์กลางของแกนฉนวน | มม | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| สูงสุด ความต้านทานกระแสตรงที่ 20 ℃ | โอห์ม/กม | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| ระดับปัจจุบันที่ลมนิ่ง โดยรอบ | ก | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| อุณหภูมิ = 30 ℃ | |||||||||||
| อุณหภูมิตัวนำ = 75 ℃ | |||||||||||
| ตัวนำส่งสาร | |||||||||||
| พื้นที่หน้าตัดที่กำหนด | มม.² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| จำนวนสายไฟขั้นต่ำ | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| ความหนาของฉนวนที่กำหนด | มม | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| เส้นผ่านศูนย์กลางของแกนฉนวน | มม | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| สูงสุด ความต้านทานกระแสตรงที่ 20 ℃ | โอห์ม/กม | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| โหลดทำลายที่คำนวณได้ | กิโลนิวตัน | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| สายเสร็จ | |||||||||||
| ประมาณ เส้นผ่านศูนย์กลางโดยรวม | มม | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| ประมาณ น้ำหนักของสายเคเบิล | กก./กม | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | พ.ศ. 2413 | 2340 |
| ความยาวบรรจุ | ม./กลอง | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 500 | 500 | 500 | 500 |
เราสามารถตอบสนองกำหนดการส่งมอบที่เข้มงวดที่สุดตามใบสั่งซื้อได้ การปฏิบัติตามกำหนดเวลาถือเป็นเรื่องสำคัญที่สุดเสมอ เนื่องจากความล่าช้าในการส่งมอบสายเคเบิลอาจส่งผลต่อความล่าช้าของโครงการโดยรวมและต้นทุนเกิน
สายเคเบิลมีจำหน่ายในม้วนไม้ กล่องกระดาษลูกฟูก และม้วน ปลายสายเคเบิลถูกปิดผนึกด้วยเทปกาวในตัว BOPP และฝาปิดผนึกแบบไม่ดูดความชื้น เพื่อปกป้องปลายสายเคเบิลจากความชื้น เครื่องหมายที่ต้องการจะต้องพิมพ์ด้วยวัสดุกันฝนที่ด้านนอกของถังตามความต้องการของลูกค้า
