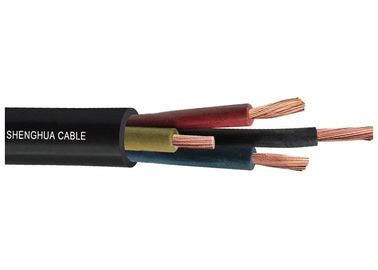

โคปเปอร์คอนดักเตอร์ยืดหยุ่น H07RN-F

การก่อสร้าง

คอนดิกเตอร์: คอนดิกเตอร์ทองแดงชั้น 5 แบบยืดหยุ่น

อุปกรณ์ประกอบ: หมวกยาง

หมวก: หมวกยาง

รายละเอียด

1 มาตรฐาน IEC RN DIN BS GB
2 การรับรอง ISO, CCC, KEMA, CE, TUV
3 ตอบภายใน 12 ชั่วโมง
4 ตัวอย่างฟรี
5 การขายตรงจากโรงงาน

การใช้งาน

สําหรับการใช้งานที่ความเครียดทางเครื่องกลปานกลางในสถานที่แห้ง หนาวและชื้น รวมถึงในอากาศที่ว่าง เช่นกัน สําหรับการติดตั้งที่คงที่บนพลาสเตอร์หรือเครื่องจักร สายเคเบิลทนต่อน้ํามัน แสง UV และโอโซน

ข้อมูลเทคนิค

สายเคเบิล H07 RN-F ที่ปิดยางไปยัง DIN VDE 0282 ตอนที่ 4, HD 22.4 S4, BS 7919 เท่ากับ IEC 60245-4

ระยะอุณหภูมิ

-30°C ถึง +60°C

ถูกอนุญาตอุณหภูมิการทํางานในระดับ +60°C

ความดันชื่อU0/U 450/750 V ในกรณีที่อุปกรณ์ป้องกันและติดตั้ง U0/U 600/1000 V

ความดันการทํางานที่อนุญาตสูงสุดในระบบ AC สามเฟสและหนึ่งเฟส U0/U 476/825V

ระบบกระแสไฟตรง U0/U 619/1238 V

ความดันการทดสอบ2500 V

หน่วยความแรงดึงคง

สูงสุด 15 N/mm2

วงศ์รัศมีการบิดขั้นต่ํา

สําหรับการติดตั้งคงที่ 4X

สําหรับการนําทางผ่านสาย 7.5X

ระหว่างการล่อบนกลอง 5-7X สายเคเบิล ø

โครงสร้างเคเบิล

สายใยขัดขีดทองแดงขัดขัดขัดขัดขัดขัดขัดขัดขัด ขัดขวางตาม DIN VDE 0295 class5, BS 6360 class5, IEC 60228 class5 และ HD 383

การปิดกั้นแกนยาง EI4 ถึง DIN VDE 0282 ส่วน 1

ความหนาของอุปกรณ์ปิดตาม DIN VDE 0282 ส่วน 4

การระบุหลักตาม DIN VDE 0293-308

สีพื้นฐาน

-สูงสุด 5 คอร์

-6 และมากกว่าเนอร์ สีดําที่มีหมายเลข

-3 ขึ้นไป มีแกนดินสีเขียวเหลือง

-2 หลักที่ไม่มีหลักดินสีเขียวเหลือง

กลีบในชั้นที่มีความยาวที่เหมาะสม

เสื้อนอกจากยางดํา สารผสมยาง ti DIN VDE 0282 ส่วน 1

ความหนาของหมวกตาม DIN VDE 0282 ส่วน 4

คุณสมบัติ

ทนต่อ

สภาพอากาศ

การทดสอบ

การทดสอบตาม VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (เทียบเท่า DIN VDE 0472 ส่วน 804 วิธีการทดสอบ B)

ความทนทานต่อโอโซนของอุปกรณ์ประปาตาม DIN VDE 0472 ส่วน 805, วิธีการทดสอบ A หรือส่วน 805 A1, วิธีการทดสอบ C

กันน้ํามัน

การทดสอบตาม EN 60811-2-1
