การก่อสร้าง:
ตัวนำ: ตัวนำทองแดงคลาส 5 ที่ยืดหยุ่นได้
Insualtion: ปลอกยาง
ฝัก: ปลอกยาง

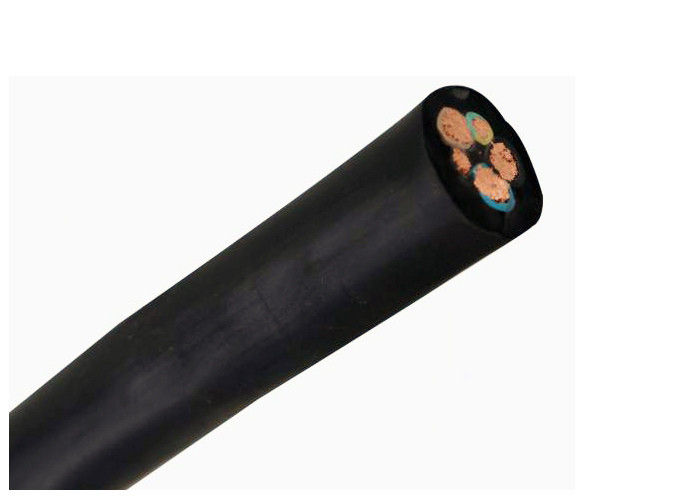

ผู้จัดจำหน่ายในประเทศจีน 0.38 / 0.66 ยางเปลือกอำนาจการขุด coppe สายเคเบิลใต้ดินที่มีความยืดหยุ่นสำหรับการทำเหมืองสายเคเบิล
แนะนำสั้น ๆ
1 พิกัดแรงดันไฟฟ้าของสายเคเบิลแบ่งออกเป็น 6 เกรดคือ 0.3 / 0.5kV, 0.38 / .066kV, 1.9 / 3.3kV, 3.6 / 6kV, 6 / 10kV
2 มีอุณหภูมิการทำงานในระยะยาวของสายเคเบิลตัวนำ สำหรับสายเคเบิลของ U (M) CPT-0.66 / 1.14, U (M) CPJB-0.66 / 1.14, U (M) CPJR-0.66 / 1.14 และ 1.9 / 3.3kV, 3.6 / 6kV, 6 / 10kV, อุณหภูมิคือ 90 ℃; สำหรับคนอื่น ๆ มันเป็น 65 ℃
3 รัศมีการดัดขั้นต่ำ: สำหรับสายเคเบิลของ U (M) CPJB-0.66 / 1.14, U (M) CPJR-0.66 / 1.14 มันคือ 15 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล สำหรับคนอื่น ๆ มันเป็น 6 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล
4 สายดินควรต่อเข้ากับโลกดี
5 สายเคเบิลควรป้องกันไม่ให้ถูกแสงแดดเป็นเวลานาน
ดำเนินการตามมาตรฐาน
1 สำหรับสายเคเบิลการเผาไหม้ที่ไม่แพร่กระจายให้ใช้ GB12972
2 สำหรับสายทนไฟให้ใช้ MT818
3 สำหรับสายการขุดพิเศษ (ที่มีหน้าตัดที่ใหญ่กว่าและแรงดันไฟฟ้าสูงกว่า) ให้ใช้มาตรฐานขององค์กร
ประเภทและชื่อ:
| ชนิด | ลักษณะ | ใบสมัคร |
| MC-0.38 / 0.66 | สายยางยืดหยุ่นสำหรับรถขุด | เป็นการเชื่อมต่อสายไฟที่ใช้ในการขุด |
| หรืออุปกรณ์ที่คล้ายกันที่มีแรงดันไฟฟ้า 0.38 / 0.66kV | ||
| MCP-0.38 / 0.66 | สายเคเบิลหุ้มฉนวนยางหุ้มสำหรับขุด | เป็นการเชื่อมต่อสายไฟที่ใช้ในการขุด |
| หรืออุปกรณ์ที่คล้ายกันที่มีแรงดันไฟฟ้า 0.38 / 0.66kV | ||
| MCP-0.66 / 1.14 | หุ้มสายยางยืดหยุ่นสำหรับรถขุด | เป็นการเชื่อมต่อสายไฟที่ใช้ในการขุด |
| หรืออุปกรณ์ที่คล้ายกันที่มีแรงดันไฟฟ้า 0.38 / 0.66kV | ||
| MCPJB-0.66 / 1.14 | ป้องกันตรวจสอบและถักเปียเสริมประเภท | เป็นการเชื่อมต่อสายไฟที่ใช้ในการขุด |
| สายยางยืดหยุ่นสำหรับรถขุด | หรืออุปกรณ์ที่คล้ายกันที่มีแรงดันไฟฟ้า 0.66 / 1.14kV | |
| สามารถลากโดยตรง | ||
| MCPJR-0.66 / 1.14 | ป้องกันตรวจสอบและถักเปียเสริมประเภท | เป็นการเชื่อมต่อสายไฟที่ใช้ในการขุด |
| สายยางยืดหยุ่นสำหรับรถขุด | หรืออุปกรณ์ที่คล้ายกันที่มีแรงดันไฟฟ้า 0.66 / 1.14kV | |
| จะต้องใช้ในแผงโซ่ป้องกัน | ||
| MCPT-0.66 / 1.14 | สายเคเบิลยืดหยุ่นยางหุ้มฉนวนโลหะสำหรับรถขุด | เป็นการเชื่อมต่อสายไฟที่ใช้ในการขุด |
| หรืออุปกรณ์ที่คล้ายกันที่มีแรงดันไฟฟ้า 0.66 / 1.14kV | ||
| MCP-1.9 / 3.3 | สายเคเบิลหุ้มยางยืดหยุ่นสำหรับการขุด | เป็นการเชื่อมต่อสายไฟที่ใช้ในการขุด |
| หรืออุปกรณ์ที่คล้ายกันที่มีแรงดันไฟฟ้า 1.9 / 3.3kV | ||
| MCPT-1.9 / 3.3 | สายเคเบิลยืดหยุ่นยางหุ้มฉนวนโลหะสำหรับรถขุด | เป็นการเชื่อมต่อสายไฟที่ใช้ในการขุด |
| หรืออุปกรณ์ที่คล้ายกันที่มีแรงดันไฟฟ้า 1.9 / 3.3kV | ||
| MCPTJ-1.9 / 3.3 | สายเคเบิลหุ้มยางที่ยืดหยุ่นสำหรับการป้องกัน | เป็นการเชื่อมต่อสายไฟที่ใช้ในการขุด |
| เครื่องขุด | หรืออุปกรณ์ที่คล้ายกันที่มีแรงดันไฟฟ้า 1.9 / 3.3kV | |
| MY-0.38 / 0.66 | สายยางที่ยืดหยุ่นได้และเคลื่อนย้ายได้สำหรับการขุด | เป็นการเชื่อมต่อสายไฟที่ใช้ในการขุด |
| เครื่องที่มีแรงดันไฟฟ้า 1.9 / 3.3kV | ||
| MYP-0.38 / 0.66 | สายเคเบิลหุ้มยางยืดหยุ่นที่สามารถเคลื่อนย้ายสำหรับการขุด | เป็นการเชื่อมต่อสายไฟที่ใช้ในการขุด |
| เครื่องที่มีแรงดันไฟฟ้า 0.38 / 0.66kV | ||
| MYP-0.66 / 1.14 | สายเคเบิลหุ้มยางยืดหยุ่นที่สามารถเคลื่อนย้ายสำหรับการขุด | เป็นการเชื่อมต่อสายไฟที่ใช้ในการขุด |
| เครื่องที่มีแรงดันไฟฟ้า 0.66 / 1.14kV | ||
| MYPJ-3.6 / 6 | การตรวจสอบสายเคเบิลยืดหยุ่นโล่ยางที่สามารถเคลื่อนย้ายสำหรับการขุด | เป็นการเชื่อมต่อสายไฟที่ใช้ในการขุด |
| ransformer และอุปกรณ์ที่คล้ายกันที่มีแรงดันไฟฟ้า 3.7 / 6kV | ||
| MYPTJ-3.6 / 6 | ประเภทการตรวจสอบป้องกันโลหะเคลื่อนย้ายได้ | เป็นการเชื่อมต่อสายไฟที่ใช้ในการขุด |
| สายยางยืดหยุ่น | หม้อแปลงและอุปกรณ์ที่คล้ายกันที่มีแรงดันไฟฟ้า 3.7 / 6kV | |
| MYP-3.6 / 6 | สายเคเบิลหุ้มยางยืดหยุ่นที่สามารถเคลื่อนย้ายสำหรับการขุด | อุปกรณ์ขุดที่มีแรงดันไฟฟ้า 3.6 / 6kV |
| นาที อุณหภูมิสภาพแวดล้อม is-20 ℃ | ||
| MYPT-3.6 / 6 | สายเคเบิลหุ้มยางเมทัลลิกที่ยืดหยุ่นได้สำหรับการขุด | อุปกรณ์ขุดที่มีแรงดันไฟฟ้า 3.6 / 6kV |
| นาที อุณหภูมิสภาพแวดล้อม is-20 ℃ | ||
| MYPD-3.6 / 6 | สายเคเบิลหุ้มยางยืดหยุ่นที่สามารถเคลื่อนย้ายสำหรับการขุด | อุปกรณ์ขุดที่มีแรงดันไฟฟ้า 3.6 / 6kV |
| นาที อุณหภูมิสภาพแวดล้อมคือ -40 ℃ | ||
| MYPTD-3.6 / 6 | สายเคเบิลหุ้มยางเมทัลลิกที่ยืดหยุ่นได้สำหรับการขุด | อุปกรณ์ขุดที่มีแรงดันไฟฟ้า 3.6 / 6kV |
| นาที อุณหภูมิสภาพแวดล้อมคือ -40 ℃ | ||
| MZ-0.3 / 0.5 | สายเจาะสำหรับการขุด | เป็นการเชื่อมต่อสายไฟของ driller พร้อมพิกัด |
| แรงดันไฟฟ้า 0.3 / 0.5kV | ||
| MZP-0.3 / 0.5 | สายเจาะสำหรับเจาะ Driller | เป็นการเชื่อมต่อสายไฟของ driller พร้อมพิกัด |
| แรงดันไฟฟ้า 0.3 / 0.5kV | ||
| MYQ-0.3 / 0.5 | สายยางยืดหยุ่นชนิดเบาที่สามารถเคลื่อนย้ายได้สำหรับการขุด | แสงสว่างในเหมืองเป็นการเชื่อมต่อสายไฟ |
| ของลูกโซ่และสัญญาณควบคุม | ||
| ใช้ในเครื่องจักรการขนส่งและอุปกรณ์ |
ลักษณะเฉพาะ
1. จัดอันดับแรงดันไฟฟ้าความถี่ความถี่ U0 / U: 450 / 750V, 300 / 500V และ 200 / 200V
2. อุณหภูมิสูงสุดของตัวนำที่อนุญาตคือ 60 ° C
3. อุณหภูมิต่ำสุดที่อนุญาตคือ -35 ° c
4. สายเคเบิลสามารถใช้ในสถานที่ที่ปนเปื้อนด้วยน้ำมันแร่และน้ำมันเชื้อเพลิง
| CorexSize | ความหนาที่กำหนด | เส้นผ่าศูนย์กลางโดยรวม (มม.) MY0.38 / 0.66 | ||||
| ระยะ | สายดิน | ควบคุม | ฉนวนกันความร้อน | ปลอก | นาที | แม็กซ์ |
| 3X16 | 1x16 | 3x4 | 1.5 | 5 | 35.8 | 38.6 |
| 3x25 | 1x16 | 3x4 | 2 | 5 | 39.7 | 42.9 |
| 3x35 | 1x16 | 3x4 | 2 | 5 | 43.1 | 46.3 |
| 3x50 | 1x25 | 3x4 | 2.2 | 5.3 | 48.5 | 51.8 |
| 3x70 | 1x35 | 3x6 | 2.2 | 5.8 | 55.1 | 58.8 |
| 3x95 | 1x50 | 3x6 | 2.4 | 6.4 | 62.4 | 66.1 |
| 3x120 | 1x50 | 3x10 | 2.6 | 6.9 | 68 | 72.5 |
| 3x150 | 1x70 | 3x10 | 2.6 | 7.3 | 74.5 | 79.5 |
| 3x185 | 1x70 | 3x10 | 2.8 | 7.5 | 80.7 | 86.1 |
| ประเภทหลัก | ขนาดที่กำหนด | ความต้านทานของฉนวนขั้นต่ำที่ 20 ℃ (MΩ.km) | |
| ไม่เกิน 0.66 / 1.14KV | 1.9 / 3.3KV | ||
| Conducor เฟสหรือ ตัวนำที่ทนต่อ | 16 | 350 | 1150 |
| 25 | 300 | 980 | |
| 35 | 260 | 850 | |
| 50 | 230 | 740 | |
| 70 | 210 | 630 | |
| 95 | 200 | 550 | |
| 120 | 200 | 510 | |
| 150 | 180 | 450 | |
| 185 | 160 | 400 | |
| ตัวนำควบคุม | 4.6.10 | 100 | 100 |
