| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | KEMA,ISO,CE,IEC,PICC |

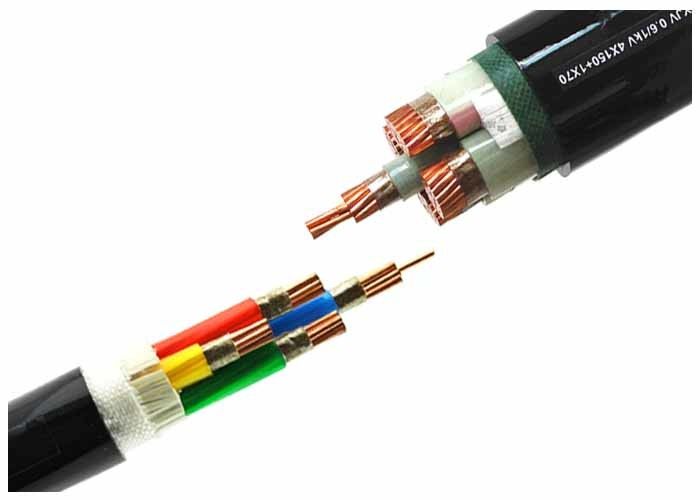

CU/XLPE/PVC 0.6/1kV ระงับไฟ LSZH สายไฟฟ้าสําหรับอาคาร
การใช้งาน:
ใช้ในการส่งและกระจายพลังงานในระบบส่งและกระจายพลังงานขนาด 35kV หรือต่ํากว่าอุตสาหกรรมปิโตรเคมีและการสื่อสารสายไฟฟ้าประกอบด้วย PVC ประกอบด้วยสายไฟฟ้าสําหรับเครือข่ายไฟฟ้า, ภายใต้ดิน, นอกและในสายไฟฟ้าสายไฟฟ้าแรงสูง xlpeใช้ในการวางในภายในห้อง, ในอุโมงค์, สายเคเบิลหรือท่อ, สายเคเบิลนี้ไม่สามารถทนแรงกลไกภายนอก. การวางสายเคเบิลแกนเดียวในท่อแม่เหล็กไม่ถูกอนุญาต.
มาตรฐาน:
สากล: IEC 60502, IEC 60228, (IEC 60332-3 สําหรับชนิด FR เท่านั้น)
ประเทศจีน: GB/T 12706 (GB/T 18380-3 สําหรับ FR แบบเท่านั้น)
มาตรฐานอื่น ๆ เช่น BS,DIN และ ICEA ตามคําขอ
ปริมาตรเทคนิค
| ช่องตัดของตัวนํา | ความหนาของความละเอียด | ความหนาของเปลือก | กว้างประมาณ | ความต้านทานสูงสุดของตัวนําไฟที่ 20 °C | ความดันการทดสอบ ((AC) |
| mm2 | mm | mm | mm | โอม/กิโลเมตร | KV/5 นาที |
| 5x25 | 0.8 | 1.8 | 13.6 | 7.41 | 3.5 |
| 5x4 | 1.0 | 1.8 | 16.1 | 4.61 | 3.5 |
| 5x6 | 1.0 | 1.8 | 17.7 | 3.08 | 3.5 |
| 5x10 | 1.0 | 1.8 | 21.0 | 1.83 | 3.5 |
| 5x16 | 1.0 | 1.8 | 23.8 | 1.15 | 3.5 |
| 5x25 | 1.2 | 1.8 | 28.7 | 0.73 | 3.5 |
| 5x35 | 1.2 | 1.9 | 32.0 | 0.524 | 3.5 |
| 5x50 | 1.4 | 2.1 | 37.4 | 0.387 | 3.5 |
| 5x70 | 1.4 | 2.2 | 41.7 | 0.268 | 3.5 |
| 5x95 | 1.6 | 2.4 | 48.1 | 0.193 | 3.5 |
| 5x120 | 1.6 | 2.5 | 53.0 | 0.153 | 3.5 |
| 5x150 | 1.8 | 2.7 | 58.6 | 0.124 | 3.5 |
| 5x185 | 2.0 | 2.9 | 65.1 | 0.0991 | 3.5 |
| 5x240 | 2.2 | 3.1 | 72.1 | 0.0754 | 3.5 |
| 5x300 | 2.4 | 3.4 | 80.1 | 0.060 | 3.5 |
| 5x400 | 2.6 | 3.6 | 87.0 | 0.0470 | 3.5 |
คุณสมบัติหลัก
| ไม่ ไม่ | สินค้าทดสอบ | อสังหาริมทรัพย์ | ||
| 1 | การก่อสร้าง | รายการตามตาราง | ||
| 2 | ความต้านทานของตัวนํา | รายการตามตาราง | ||
| 3 | ความดันการทดสอบ | AC 3.5kV 5 นาที | ไม่แตก | |
| 4 | คุณสมบัติทางเครื่องจักร ก่อนการเฒ่า | ความแข็งแรงในการดึง | การกันความร้อน | ขั้นต่ํา 12.5N/mm2 |
| กล่อง | ขั้นต่ํา 12.5N/mm2 | |||
| ความยาวในเวลาหัก | การกันความร้อน | ขั้นต่ํา 150% | ||
| กล่อง | ขั้นต่ํา 150% | |||
| คุณสมบัติทางเครื่องจักรหลังการเก่า | ความแข็งแรงในการดึง | การกันความร้อน | 100 °C ± 2 °C 7 วัน น. 12.5N / mm2 | |
| กล่อง | 100 °C ± 2 °C 7 วัน น. 12.5N / mm2 | |||
| วาล์วความแข็งแรงในการดึง | การกันความร้อน | 100 °C ± 2 °C 7 วัน สูงสุด 25% | ||
| กล่อง | 100 °C ± 2 °C 7 วัน สูงสุด 25% | |||
| ความยาวในเวลาหัก | การกันความร้อน | 100 °C ± 2 °C 7 วัน นิติ 150% | ||
| กล่อง | 100 °C ± 2 °C 7 วัน นิติ 150% | |||
| วาล์วความแข็งแรงในการดึง | การกันความร้อน | 100 °C ± 2 °C 7 วัน สูงสุด 25% | ||
| กล่อง | 100 °C ± 2 °C 7 วัน สูงสุด 25% | |||
| 5 | คุณสมบัติความอ่อนเพลิง | IEC60332 - 3 | ||
| 6 | เสมอของความต้านทานการกันความร้อน | นาทีที่ 20 °C | 36.7 | |
| Ki MΩ.km | นาทีที่ 70 °C | 0.037 | ||
สภาพการทํางาน
1) อุณหภูมิการทํางานสูงสุดของสายไฟคือ 70 °C
2) ระหว่างการมีสั้น ((ยาวนานน้อยกว่า 5 วินาที) อุณหภูมิสูงสุดของสายไฟฟ้าสายไฟฟ้าไม่เกิน 160 °C
3) อุณหภูมิภายในไม่ควรต่ํากว่า 0 °C สําหรับการวางสายไฟฟ้า
4) ระดับรัศมีโค้งของสายไฟฟ้า
สายเคเบิลแกนเดียว: ไม่มีสายเทปเหล็ก 20D: สายเทปเหล็ก 15D
สายแกน 3: ไม่มีสายสแตนเลส 15D; สายสแตนเลส 12D
