| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | KEMA,ISO,CE,IEC,PICC |

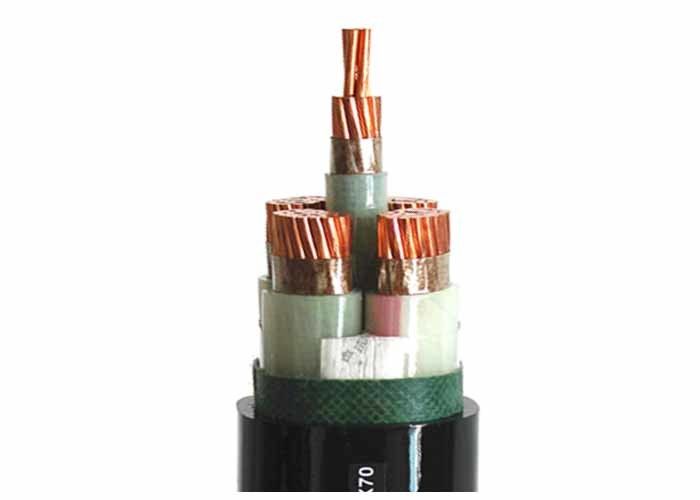

สายไฟทนไฟฉนวน XLPE Frc LSOH 0.6/1kV
การก่อสร้าง:
ทองแดงเปลือยควั่น (RM) ตามมาตรฐาน IEC60228
ไมกาเทปสำหรับกันไฟ
ฉนวน XLPE (โพลีเอทิลีนแบบเชื่อมโยงข้าม)
แถบฟิลเลอร์ เส้นด้าย หรือกระดาษ
ไม่ทอเทปพันสายไฟหรือสารหน่วงไฟ
อัดพีวีซีหุ้มด้านใน
เทปหุ้มเกราะเหล็กชุบสังกะสี
เปลือกโดยรวม: โพลีไวนิลคลอไรด์ (PVC) หรือ FR-PVC, PE, LSOH
แอปพลิเคชัน:
ใช้สำหรับอาคารสูง โรงพยาบาล โรงละคร สถานีไฟฟ้า อุโมงค์รถไฟใต้ดิน หรืออุตสาหกรรมปิโตรเคมี หรือสถานที่พิเศษอื่นๆ ที่จำเป็นสำหรับสายเคเบิลที่สะอาดและปลอดภัยไร้ฮาโลเจน ควันต่ำ
ข้อมูลทางเทคนิค:
แรงดันทดสอบ 0.6/1 kV [kV] 3.5 / 5 นาที
ช่วงอุณหภูมิในการเคลื่อนที่ -5°C ถึง +70°C
คงที่ -20°C ถึง +70°C
อุณหภูมิใช้งานลัดวงจร °C 250
เวลาลัดวงจรสูงสุด [วินาที] 5
รัศมีการดัดต่ำสุด x เส้นผ่านศูนย์กลาง 15
มาตรฐานการติดไฟ EN 60332-1-2
| ภาพตัดขวางของตัวนำ | ความหนาของฉนวน | ความหนาของฝัก | ประมาณเส้นผ่านศูนย์กลางของสายเคเบิล | ความต้านทานสูงสุดของตัวนำที่ 20 ℃ | แรงดันทดสอบ (AC) |
| มม.2 | มม | มม | มม | โอห์ม/กม | KV/5 นาที |
| 5x2.5 | 0.8 | 1.8 | 13.6 | 7.41 | 3.5 |
| 5x4 | 1.0 | 1.8 | 16.1 | 4.61 | 3.5 |
| 5x6 | 1.0 | 1.8 | 17.7 | 3.08 | 3.5 |
| 5x10 | 1.0 | 1.8 | 21.0 | 1.83 | 3.5 |
| 5x16 | 1.0 | 1.8 | 23.8 | 1.15 | 3.5 |
| 5x25 | 1.2 | 1.8 | 28.7 | 0.73 | 3.5 |
| 5x35 | 1.2 | 1.9 | 32.0 | 0.524 | 3.5 |
| 5x50 | 1.4 | 2.1 | 37.4 | 0.387 | 3.5 |
| 5x70 | 1.4 | 2.2 | 41.7 | 0.268 | 3.5 |
| 5x95 | 1.6 | 2.4 | 48.1 | 0.193 | 3.5 |
| 5x120 | 1.6 | 2.5 | 53.0 | 0.153 | 3.5 |
| 5x150 | 1.8 | 2.7 | 58.6 | 0.124 | 3.5 |
| 5x185 | 2.0 | 2.9 | 65.1 | 0.0991 | 3.5 |
| 5x240 | 2.2 | 3.1 | 72.1 | 0.0754 | 3.5 |
| 5x300 | 2.4 | 3.4 | 80.1 | 0.060 | 3.5 |
| 5x400 | 2.6 | 3.6 | 87.0 | 0.0470 | 3.5 |
คุณสมบัติหลัก
| เลขที่ | รายการทดสอบ | คุณสมบัติ | ||
| 1 | การก่อสร้าง | ระบุไว้ในตาราง | ||
| 2 | ความต้านทานของตัวนำ | ระบุไว้ในตาราง | ||
| 3 | ทดสอบแรงดันไฟฟ้า | กระแสสลับ 3.5kV 5 นาที | ไม่แตกหัก | |
| 4 | คุณสมบัติทางกลก่อนการเสื่อมสภาพ | ความต้านแรงดึง | ฉนวนกันความร้อน | นาที. 12.5N/มม.2 |
| ฝัก | นาที. 12.5N/มม.2 | |||
| การยืดตัวเมื่อขาด | ฉนวนกันความร้อน | นาที. 150% | ||
| ฝัก | นาที. 150% | |||
| คุณสมบัติทางกลหลังการเสื่อมสภาพ | ความต้านแรงดึง | ฉนวนกันความร้อน | 100°C±2°C7 วัน 12.5N/มม.2 | |
| ฝัก | 100°C±2°C7 วัน 12.5N/มม.2 | |||
| วาล์วแปรผันของความต้านทานแรงดึง | ฉนวนกันความร้อน | 100°C±2°C7วัน 25% | ||
| ฝัก | 100°C±2°C7วัน 25% | |||
| การยืดตัวเมื่อขาด | ฉนวนกันความร้อน | 100 ℃ ± 2 ℃ 7 วันขั้นต่ำ 150% | ||
| ฝัก | 100 ℃ ± 2 ℃ 7 วันขั้นต่ำ 150% | |||
| วาล์วแปรผันของความต้านทานแรงดึง | ฉนวนกันความร้อน | 100°C±2°C7วัน 25% | ||
| ฝัก | 100°C±2°C7วัน 25% | |||
| 5 | คุณสมบัติหน่วงไฟ | IEC60332 - 3 | ||
| 6 | ค่าคงที่ของความต้านทานของฉนวน | ขั้นต่ำที่ 20 ℃ | 36.7 | |
| กี่ MΩ.กม | ขั้นต่ำที่ 70 ℃ | 0.037 | ||
มาตรฐาน:
IEC 60502, 60332, 60331
ดิน วีดีอี 0276-620
HD 620 S1: 1996
DIN EN 60228 คลาส 2 (การก่อสร้าง)
การบรรจุและการจัดส่ง: เราสามารถตอบสนองกำหนดการส่งมอบที่เข้มงวดที่สุดตามใบสั่งซื้อได้ การปฏิบัติตามกำหนดเวลาถือเป็นเรื่องสำคัญที่สุดเสมอ เนื่องจากความล่าช้าในการส่งมอบสายเคเบิลอาจส่งผลต่อความล่าช้าของโครงการโดยรวมและต้นทุนเกิน
สายเคเบิลมีจำหน่ายในม้วนไม้ กล่องกระดาษลูกฟูก และม้วน ปลายสายเคเบิลถูกปิดผนึกด้วยเทปกาวในตัว BOPP และฝาปิดผนึกแบบไม่ดูดความชื้น เพื่อปกป้องปลายสายเคเบิลจากความชื้น เครื่องหมายที่ต้องการจะต้องพิมพ์ด้วยวัสดุกันฝนที่ด้านนอกของถังตามความต้องการของลูกค้า
