| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | CE/KEMA/ISO/PCCC |

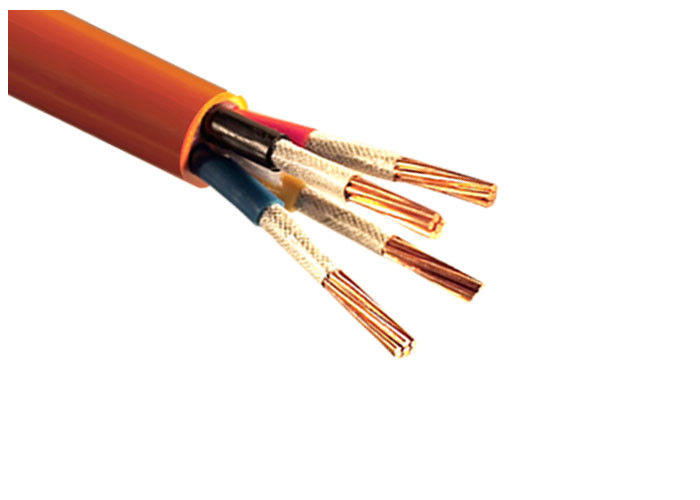

4 คอร์ มิกา เทป สกรีน LV 0.6/1kV FRC พลังงานที่ใช้สําหรับอุณหภูมิสูง
การใช้งาน
ใช้สําหรับสายส่งไฟฟ้าและสายกระจายไฟฟ้าที่มีความดันเฉพาะ 35kV และต่ํากว่าสายไฟฟ้า xlpe มีคุณสมบัติไม่เพียงแค่การใช้ไฟฟ้าที่ดีกลไก ทนต่อความร้อนและการแก่ตัว ทนต่อความเครียดของสภาพแวดล้อม และทนต่อการกัดกรองทางเคมี แต่ยังมีโครงสร้างที่เรียบง่าย น้ําหนักเบา ไม่จํากัดด้วยการวางหยดและอุณหภูมิสูงสําหรับการทํางานระยะยาว.
มาตรฐาน
สากล: IEC 60502-2, IEC 60228
จีน: GB/T 12706.2-2008
มาตรฐานอื่น ๆ เช่นBS,DIN และ ICEA ตามคําขอ
ข้อมูลเทคนิค
ความดันเฉพาะ:0.6KV
แม็กซ์.อุณหภูมิของตัวนํา.: ปกติ (90°C), การตัดสั้นไม่เกิน 5 s (อุณหภูมิสูงสุดของตัวนําไม่เกิน 250°C )
นาที. AราคาTemp.:สายไฟฟ้าต้องทําความร้อนก่อน หากอุณหภูมิบริเวณต่ํากว่า 0°C
นาทีรังสีโค้ง:สายเคเบิลแกนเดียว 20(d+D)±5%
สายเคเบิลหลายแกน 15(d+D)±5%
ความดันเฉพาะ: 0.6/1KV
ระยะทาง ของนาม ช่องตัด:1 หัว: 1.5 mm2 ~ 300 mm2 หัวหลาย: 0.75 mm2 ~ 35 mm2
การใช้งาน:
สายเคเบิลเหล่านี้ถูกติดตั้งไว้เพื่อให้พลังงานให้กับบริการที่จําเป็นของอาคาร รวมถึงเครื่องเตือนไฟ
ระบบควบคุมเครื่องฉีดน้ํา, ระบบไฟฟ้าฉุกเฉินและฉุกเฉิน และระบบควบคุมควัน
เช่น อาคารสูงและคอนโด สนามบิน ศูนย์การค้า ห้องหนัง และอุโมงค์ทางถนนและทางรถไฟ
โครงสร้าง
คอนดิกเตอร์: ประเภท 1/2 สายทองแดงแบบเรียบ ๆ ที่ถูกผสมผสาน, แบบแข็งแรงหรือมีเส้นสับ, มีแผ่นเทปมิก้า
การกันความร้อน:สารผสม XLPE หรือ LSZH
กล่อง:สารผสม LSZH
สีพื้นฐาน:สีแดง, สีดํา, สีฟ้า, สีขาวสําหรับแกนที่ทํางาน, สีเขียว/เหลืองสําหรับแกนดิน, สีส้มหรือสีแดงหรือสีดําสําหรับครอบ
อุณหภูมิการทํางาน:100 เมตรต่อม้วนหรือกลองไม้ หรือตามความต้องการ
ความสามารถในการผลิต:20 กิโลเมตร/วัน
MOQ:5000 เมตรสําหรับขนาดเล็ก 1000 เมตรสําหรับขนาดใหญ่
ใบรับรอง
CE, RoHS, CCC, KEMA และอื่น ๆ อีกมากมายตามคําขอ
| ชื่อ ผ่าตัดของตัวนํา | ความหนาของอุปกรณ์กันไฟ | กล่อง | ประมาณ | ประมาณ | Max. DC ความต้านทานของตัวนํา (20°C) | ความดันการทดสอบ | เรตติ้งปัจจุบัน | |
| mm2 | mm | ความหนา | ยาเกินขนาด | น้ําหนัก | Ω/km | A.C. | ||
| mm | mm | กิโลกรัม/กม | kV/5 นาที | ในอากาศ ((A) | ในดิน ((A) | |||
| 1x15 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 4x15 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4x25 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4×4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4×6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4×10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4×16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4×25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4×35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| 4×50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4×70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4×95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4×120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4×150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4×185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 4×240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 4 คูณ 2.5 บวก 1 คูณ 15 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4 คูณ 4 บวก 1 คูณ 25 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4 × 6 + 1 × 4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4 × 10 + 1 × 6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4 × 16 + 1 × 10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4 × 25 + 1 × 16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 105 | 125 | |
| 4 × 35 + 1 × 16 | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 125 | 155 | |
| 4 × 50 + 1 × 25 | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
| 4 × 70 + 1 × 35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 200 | 225 | |
| 4 × 95 + 1 × 50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
| 4×120+1×70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
| 4 × 150 + 1 × 70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
| 4 × 185 + 1 × 95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 375 | 390 | |
| 4×240+1×120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 | |
ลักษณะการทํางาน
1. อุณหภูมิการทํางานยาวนานของสายไฟฟ้าประปา PVC คือ 70°C,XLPE 90°C
2- อุณหภูมิการติดตั้งของสายไฟฟ้าไม่ควรต่ํากว่า 0 °C
3อุณหภูมิการตัดสั้นสูงสุดคือ:PVC ไม่เกิน 160 °C,XLPE 250 °C,ไม่เกิน 5 วินาที
4.อนุญาต radius bending สายเคเบิล: ไม่น้อยกว่า 10 D ครั้ง (D: กว้างภายนอกของสายเคเบิล)
5ความมั่นคงทางเคมีที่สมบูรณ์แบบ ทนต่อกรด แอลคาลี ไขมัน และสารละลายอินทรีย์ และทนไฟ
