ใช้ในการส่งและจำหน่ายไฟฟ้าในระบบส่งและจำหน่ายไฟฟ้าขนาด 35kV หรือต่ำกว่า โดยทั่วไปจะนำไปใช้กับสาขาต่างๆ เช่น พลังงาน การก่อสร้าง เหมืองแร่ โลหะวิทยา อุตสาหกรรมปิโตรเคมี และการสื่อสาร โดยแทนที่สายไฟหุ้มฉนวนกระดาษที่แช่น้ำมัน และแทนที่สายไฟหุ้มฉนวน PVC บางส่วน

การใช้คุณสมบัติ:

1. แรงดันไฟฟ้า: Uo/U: 26/35kV, 21/35kV, 12/20 kV (24 kV), 8.7/10kV, 8.7/15kV, 6/6kV, 6/10kV
2. จำนวนแกน: Single-core, Three-core
3. อุณหภูมิการทำงานสูงสุดที่อนุญาตของตัวนำสำหรับการทำงานในระยะยาวคือ 90oC ลัดวงจร (สูงสุดระยะยาวไม่เกิน 5 วินาที) อุณหภูมิสูงสุดของตัวนำไม่เกิน 250
4. ความต้านทานกระแสตรงของตัวนำเป็นไปตามข้อกำหนดของ GB/T3956-1997
5. อุณหภูมิของสภาพแวดล้อมไม่ควรต่ำกว่า 0 เมื่อวาง มิฉะนั้นควรอุ่นก่อน
6. วางสายเคเบิลโดยไม่มีขีดจำกัดการตกในแนวนอน มิน รัศมีการดัดของสายเคเบิลสามแกนไม่ควรน้อยกว่า 12 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล
7. การทดสอบแรงดันไฟฟ้าความถี่ในการทำงาน:.

สำหรับสายเคเบิลที่มี Uo 3.6kV หรือต่ำกว่า: 2.5Uo+2kV/5 นาที โดยไม่มีการเจาะ
สำหรับสายเคเบิลที่มี Uo 3.6kv~18kV: 3.5Uo/5 นาที โดยไม่มีการเจาะ
สำหรับสายเคเบิลที่มี Uo 21kV และ 26 kV: 2.5Uo/30 นาที โดยไม่มีการเจาะ

8. การทดสอบการคายประจุบางส่วน: ปริมาณการคายประจุควรไม่เกิน 10pC ต่ำกว่า 1.73Uo สำหรับสายเคเบิล

ชุดนี้ประกอบด้วย:

แกนทองแดง (อลูมิเนียม) สายไฟหุ้มฉนวนและหุ้ม XLPE
แกนทองแดง (อลูมิเนียม), ฉนวน XLPE, สายไฟหุ้ม PE
แกนทองแดง (อะลูมิเนียม) หุ้มฉนวน XLPE สายไฟหุ้มเกราะเหล็กหุ้มด้วย PVC
แกนทองแดง (อะลูมิเนียม) หุ้มฉนวน XLPE หุ้มเกราะด้วยเทปเหล็ก สายไฟหุ้ม PE
แกนทองแดง (อลูมิเนียม), ฉนวน XLPE, เกราะลวดเหล็ก, สายไฟหุ้มฉนวน PVC
แกนทองแดง (อลูมิเนียม), ฉนวน XLPE, เกราะลวดเหล็ก, สายไฟหุ้ม PE

ข้อมูลทางเทคนิค

แรงดันไฟฟ้า: 0.6/1kV, 1.8/3kV, 6/10kV, 8.7/10kV, 8.7/15kV, 12/20kV, 18/30kV, 21/35kV, 26/35kV

อุณหภูมิตัวนำไฟฟ้าสูงสุด: ต่ำกว่าปกติ (90องศาเซลเซียส) ฉุกเฉิน (130องศาเซลเซียส) หรือไฟฟ้าลัดวงจรไม่เกิน 5 วินาที (250องศาเซลเซียส) เงื่อนไข.

นาที. อุณหภูมิโดยรอบ0°C หลังการติดตั้ง และเมื่อสายเคเบิลอยู่ในตำแหน่งคงที่เท่านั้น

นาที. รัศมีการดัด: OD ของสายเคเบิล 20 x สำหรับสายเคเบิลที่ไม่มีเกราะแบบแกนเดียว

สายเคเบิล OD 15 เส้นสำหรับสายเคเบิลหุ้มเกราะแกนเดียว

สายเคเบิล OD 15 เส้นสำหรับสายเคเบิลที่ไม่มีเกราะแบบมัลติคอร์

สายเคเบิล OD 12 เส้นสำหรับสายเคเบิลหุ้มเกราะแบบมัลติคอร์

การติดตั้ง

สายเคเบิลนี้สามารถติดตั้งในท่อ ถาด หรือฝังโดยตรง ขอแนะนำให้ปฏิบัติตามคำแนะนำในการติดตั้งที่ระบุโดย Local Electric Code หรือเทียบเท่าใดๆ เพื่อให้การปกป้องบุคคลและความสมบูรณ์ของผลิตภัณฑ์จะไม่ได้รับผลกระทบจากลักษณะการติดตั้ง

1. ผลิตภัณฑ์ส่วนใหญ่เป็นไปตามมาตรฐาน IEC 60502 นอกจากนี้ยังสามารถผลิตได้ตามข้อกำหนดของ OEM และมาตรฐานอื่น ๆ เช่นมาตรฐาน BS, มาตรฐาน DIN, มาตรฐาน ASTM เป็นต้น

ระดับแรงดันไฟฟ้าสูงถึง 35kv พื้นที่หน้าตัดสูงถึง 400 ตร.มม. (ตัวนำทองแดงหรืออะลูมิเนียม) อุณหภูมิในการทำงานเป็นเวลานานของตัวนำคือ 90 องศา ในการลัดวงจร อุณหภูมิสูงสุดของตัวนำไม่ควรเกิน 250 องศา

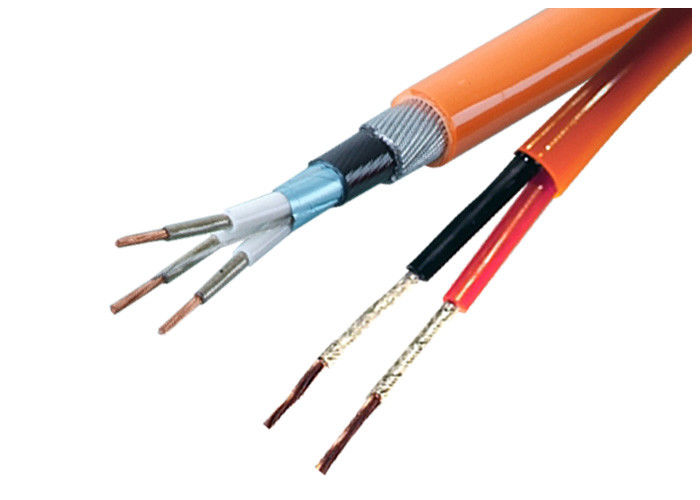

2. การก่อสร้างโดยย่อ:

แกนเดี่ยวหรือมัลติคอร์

ตัวนำทองแดงหรืออลูมิเนียม

ฉนวน XLPE

เทปทองแดงหรือหน้าจอลวดทองแดง

ลวดเหล็กชุบสังกะสีหุ้มเกราะ

ปลอก PVC หรือ PE

...
