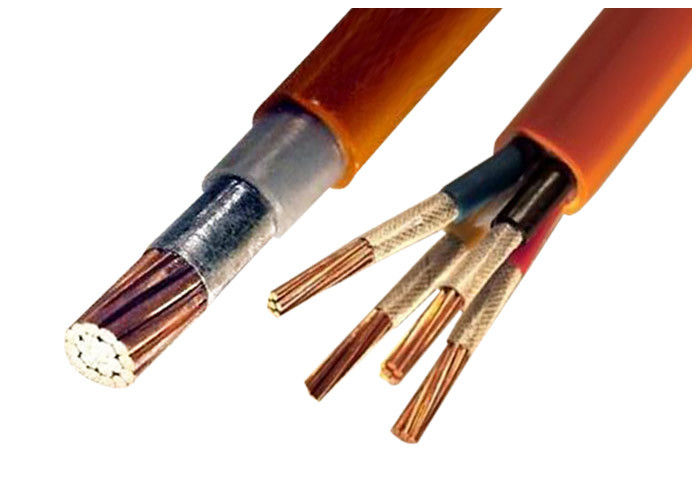

ตัวนำ Al / Cu XLPE หุ้มฉนวนสายไฟ PE หุ้มเกราะเหล็กบาง / หนา
มาตรฐานผู้บริหาร: ผลิตภายใต้มาตรฐาน GB/T12706-2002 (เช่นเดียวกับ IEC60502)

แอปพลิเคชัน:

ใช้ในการส่งและจำหน่ายไฟฟ้าในระบบส่งและจำหน่ายไฟฟ้าขนาด 35kV หรือต่ำกว่า โดยทั่วไปจะนำไปใช้กับสาขาต่างๆ เช่น พลังงาน การก่อสร้าง เหมืองแร่ โลหะวิทยา อุตสาหกรรมปิโตรเคมี และการสื่อสาร โดยแทนที่สายไฟหุ้มฉนวนกระดาษที่แช่น้ำมัน และแทนที่สายไฟหุ้มฉนวน PVC บางส่วน

การใช้คุณสมบัติ:

1. แรงดันไฟฟ้า: Uo/U: 26/35kV, 21/35kV, 12/20 kV (24 kV), 8.7/10kV, 8.7/15kV, 6/6kV, 6/10kV
2. จำนวนแกน: Single-core, Three-core
3. อุณหภูมิการทำงานสูงสุดที่อนุญาตของตัวนำสำหรับการทำงานในระยะยาวคือ 90oC ลัดวงจร (สูงสุดระยะยาวไม่เกิน 5 วินาที) อุณหภูมิสูงสุดของตัวนำไม่เกิน 250
4. ความต้านทานกระแสตรงของตัวนำเป็นไปตามข้อกำหนดของ GB/T3956-1997
5. อุณหภูมิของสภาพแวดล้อมไม่ควรต่ำกว่า 0 เมื่อวาง มิฉะนั้นควรอุ่นก่อน
6. วางสายเคเบิลโดยไม่มีขีดจำกัดการตกในแนวนอน มิน รัศมีการดัดของสายเคเบิลสามแกนไม่ควรน้อยกว่า 12 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล
7. การทดสอบแรงดันไฟฟ้าความถี่ในการทำงาน:.

สำหรับสายเคเบิลที่มี Uo 3.6kV หรือต่ำกว่า: 2.5Uo+2kV/5 นาที โดยไม่มีการเจาะ
สำหรับสายเคเบิลที่มี Uo 3.6kv~18kV: 3.5Uo/5 นาที โดยไม่มีการเจาะ
สำหรับสายเคเบิลที่มี Uo 21kV และ 26 kV: 2.5Uo/30 นาที โดยไม่มีการเจาะ

8. การทดสอบการคายประจุบางส่วน: ปริมาณการคายประจุควรไม่เกิน 10pC ต่ำกว่า 1.73Uo สำหรับสายเคเบิล

ชุดนี้ประกอบด้วย:

แกนทองแดง (อลูมิเนียม) สายไฟหุ้มฉนวนและหุ้ม XLPE
แกนทองแดง (อลูมิเนียม), ฉนวน XLPE, สายไฟหุ้ม PE
แกนทองแดง (อะลูมิเนียม) หุ้มฉนวน XLPE สายไฟหุ้มเกราะเหล็กหุ้มด้วย PVC
แกนทองแดง (อะลูมิเนียม) หุ้มฉนวน XLPE หุ้มเกราะด้วยเทปเหล็ก สายไฟหุ้ม PE
แกนทองแดง (อลูมิเนียม), ฉนวน XLPE, เกราะลวดเหล็ก, สายไฟหุ้มฉนวน PVC
แกนทองแดง (อลูมิเนียม), ฉนวน XLPE, เกราะลวดเหล็ก, สายไฟหุ้ม PE

แรงดันไฟฟ้า: 0.6/1kV,

จำนวนคอร์: 1 ถึง 6

มาตรฐานการผลิตที่เกี่ยวข้อง: IEC60505, BS, DIN

การบรรจุ: กลองไม้, กลองไม้เหล็ก

สายไฟ

-ตัวนำ:
ทองแดงแข็งหรือควั่น


-ฉนวนกันความร้อน:

โพลีเอทิลีนแบบเชื่อมขวาง (XLPE หรือ PVC)

-การระบุวงจร:
ฉนวนต้องเป็นสีแดงดำ

-ฟิลเลอร์:
โพรพิลีนคร่ำครวญด้วยเทปพันเล่มที่ทับกัน

-เปลือกด้านใน:
โพลีไวนิลคลอไรด์ (สีดำ)

-เกราะ:
ลวดเหล็กชุบสังกะสี

-แกนครอบคลุม:
เทปเข้าเล่ม

-เปลือกนอก:
โพลีไวนิลคลอไรด์ (สีดำ)

-แอปพลิเคชัน:
สำหรับใช้ในท่อ ถาด และฝังดินโดยตรง สายเคเบิลต้องจุ่มอยู่ในน้ำตลอดเวลา

-มาตรฐาน/ข้อกำหนดการทดสอบ:
IEC 60502-1
