| MOQ: | 200 เมตร |
| ราคา: | USD0.03-50 per meter |
| standard packaging: | 100m / ม้วนหรือกำหนดเอง |
| Delivery period: | ตามความต้องการ |
| Supply Capacity: | 10KM ต่อสัปดาห์ |
แรงดันไฟฟ้า: 0.6 / 1KV
พิสัย ของที่กำหนด ภาพตัดขวาง: 1 แกน: 1.5 mm2 ~ 300 mm2 หลายแกน: 0.75 mm2 ~ 35 mm2
การประยุกต์ใช้:
สายเคเบิลเหล่านี้ได้รับการติดตั้งเพื่อจ่ายพลังงานให้กับการสร้างบริการที่จำเป็นรวมถึงสัญญาณเตือนไฟไหม้
ระบบควบคุมสปริงเกอร์, ไฟฉุกเฉินและอพยพและระบบควบคุมควัน
เช่นอาคารสูงและอพาร์ตเมนต์, สนามบิน, ศูนย์การค้า, โรงภาพยนตร์และอุโมงค์ถนนและทางรถไฟ
มาตรฐาน
ระหว่างประเทศ: IEC 60502, IEC 6022 7 IEC 60331, IEC 601034
จีน: GB / T 12706 -91 GB306.1-2001, GB / T18380.3-2001
มาตรฐานอื่น ๆ เช่น BS, DIN และ ICEA ตามคำขอ
ข้อมูลทางเทคนิค
แรงดันไฟฟ้า: 0.6-KV
สูงสุด อุณหภูมิตัวนำ : ปกติ ( 9 0 ° C ), ลัดวงจรไม่เกิน 5 วินาที ( อุณหภูมิตัวนำสูงสุดจะต้องไม่เกิน 25 0 ° C )
ขั้นต่ำ mbient T emp : สายเคเบิลจะต้องอุ่นก่อนหากอุณหภูมิแวดล้อมต่ำกว่า 0 ° C
นาที. รัศมีการดัด: สายเคเบิลแกนเดียว 20 ( d + D) ± 5%
สายเคเบิลมัลติคอร์ 15 ( d + D) ± 5%

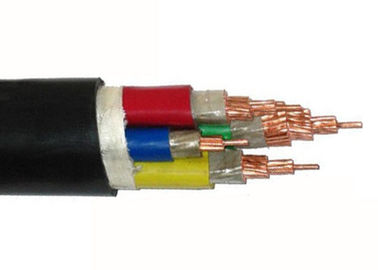

ก่อสร้าง
ตัวนำ: สายทองแดงประเภทอบอ่อนระดับ 1/2 ธรรมดาแข็งหรือควั่นโดยมีบาดแผลไมกา
ฉนวนกันความร้อน: สารประกอบ XLPE หรือ LSZH
ฝัก: สารประกอบ LSZH
สีแกน: สีแดง, สีดำ, สีฟ้า, สีขาวสำหรับแกนที่ใช้งาน, สีเขียว / สีเหลืองสำหรับแกนดิน, สีส้มหรือสีแดงหรือสีดำสำหรับฝัก
แม็กซ์ อุณหภูมิในการทำงาน: 100 เมตรต่อม้วนหรือถังไม้หรือตามความต้องการ
กำลังการผลิต: 20 กิโลเมตร / วัน
ขั้นต่ำ: 5000 เมตรสำหรับขนาดเล็ก, 1,000 เมตรสำหรับขนาดใหญ่
ใบรับรอง
CE, RoHS, CCC, KEMA และอื่น ๆ ตามคำขอ
| Nom หน้าตัดของตัวนำ | ความหนาของฉนวน | ปลอก | ประมาณ | ประมาณ | แม็กซ์ ความต้านทาน DC ของตัวนำ (20 ° C) | ทดสอบแรงดัน | คะแนนปัจจุบัน | |
| mm2 | มิลลิเมตร | ความหนา | OD | น้ำหนัก | Ω / กม. | ไฟฟ้ากระแสสลับ | ||
| มิลลิเมตร | มิลลิเมตร | กก. / กม. | กิโลโวลต์ / 5min | ในอากาศ (A) | ในดิน (A) | |||
| 1 × 1.5 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 4 × 1.5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4 × 2.5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4 × 4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 2.5 + 1 × 1.5 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4 × 4 + 1 × 2.5 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4 × 6 + 1 × 4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4 × 10 + 1 × 6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4 × 16 + 1 × 10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4 × 25 + 1 × 16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 105 | 125 | |
| 4 × 35 + 1 × 16 | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 125 | 155 | |
| 4 × 50 + 1 × 25 | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
| 4 × 70 + 1 × 35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 200 | 225 | |
| 4 × 95 + 1 × 50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
| 4 × 120 + 1 × 70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
| 4 × 150 + 1 × 70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
| 4 × 185 + 1 × 95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 375 | 390 | |
| 4 × 240 + 1 × 120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 | |
|
|
