| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | ISO,CE,IEC,TUV,KEMA |

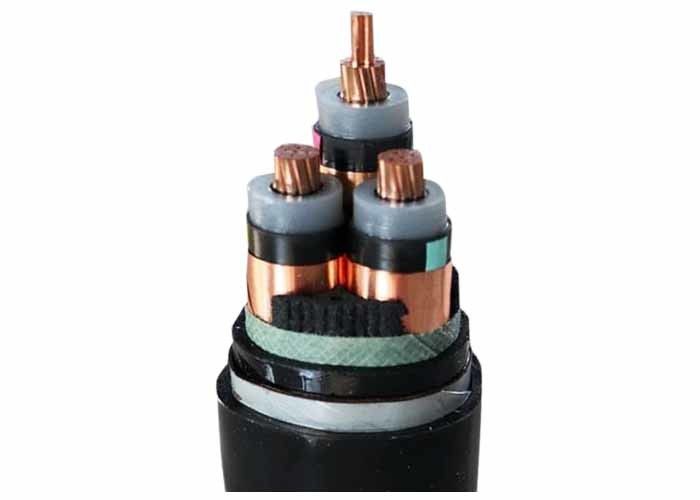

สายไฟฟ้าแรงสูงหุ้มเกราะเหล็กคู่ 3 เฟส UG 3x300 SQ.MM
รายละเอียดสายไฟ MV (6 ถึง 35kv)
YJ: ฉนวน XLPE
V: ปลอกพีวีซี
32: เกราะลวดเหล็ก - 3 แกน
22: เทปหุ้มเกราะเหล็ก - 3 แกน
72: เกราะลวดอลูมิเนียม - 1 แกน
62: เทปหุ้มเกราะสแตนเลส—1 แกน
ZR: ทนไฟ
| สายไฟ MV(11kv 15kv 33kv) | ||
| รุ่นและคำอธิบาย Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | จำนวนแกน | พื้นที่หน้าตัดของตัวนำ (mm2) |
| ฉนวน xlpe | 1 คอร์ 3 คอร์ | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ตร.มม. |
| แกน Cu | ||
| YJV, N2XSY; สายไฟหุ้มพีวีซี | ||
| YJV22; เทปเหล็กหุ้มเกราะ, สายไฟหุ้มพีวีซี | ||
| YJV32, YJV42; สายไฟหุ้มเกราะเหล็ก, สายไฟหุ้มพีวีซี | ||
| อัลคอร์ | ||
| วายเจแอลวี, NA2XSY; สายไฟหุ้มฉนวนพีวีซี | ||
| YJLV22; เทปเหล็กหุ้มเกราะ, สายไฟหุ้มพีวีซี | ||
| YJLV32, YJLV42; สายไฟหุ้มเกราะเหล็ก, สายไฟหุ้มพีวีซี | ||
การก่อสร้าง
1 ..... ทองแดงเปลือยควั่น
2 ..... ชั้นในของวัสดุกึ่งตัวนำ
3 ..... ฉนวนแกนของโพลีเอทิลีนแบบเชื่อมขวาง
4 ..... ชั้นนอกของวัสดุกึ่งตัวนำ
5 ..... เทปกึ่งตัวนำ
6 ..... ตะแกรงลวดทองแดง
7 ..... แถบฟิลเลอร์ เส้นด้าย หรือกระดาษ
8 ..... ผ้าไม่ทอเทปพันสายไฟหรือสารหน่วงไฟ
9 ..... อัดพีวีซีหุ้มด้านใน
10 .... เทปหุ้มเกราะสแตนเลส
11 .... เปลือกโดยรวม: โพลีไวนิลคลอไรด์ (PVC) หรือ FR-PVC, PE, LSOH
แอปพลิเคชัน
ใช้ในสถานีหม้อแปลงไฟฟ้า บล็อกสวิตชิ่ง ในโรงไฟฟ้าและโรงงานอุตสาหกรรม สายไฟแรงดันปานกลางสำหรับการใช้งานแบบคงที่ในพื้นดิน ภายในและภายนอกสิ่งอำนวยความสะดวก กลางแจ้ง ในคลองเคเบิล ในน้ำ ในสภาวะที่สายเคเบิลไม่ได้รับความเค้นเชิงกลและแรงดึงที่หนักกว่า
มาตรฐาน
ระหว่างประเทศ: IEC 60502-2, IEC 60228
จีน: GB/T 12706.2-2008
มาตรฐานอื่นๆ เช่นBS, DIN และ ICEA ตามคำขอ
ข้อมูลทางเทคนิค:
| ทดสอบแรงดันไฟฟ้า | 6/10 กิโลโวลต์ | [กิโลโวลต์] | 21 / 5 นาที |
| 12/20 กิโลโวลต์ | [กิโลโวลต์] | 42 / 5 นาที | |
| 18/30 กิโลโวลต์ | [กิโลโวลต์] | 63 / 5 นาที | |
| ช่วงอุณหภูมิ | ในการเคลื่อนไหว | -20°C ถึง +90°C | |
| ที่ตายตัว | -20°C ถึง +90°C | ||
| อุณหภูมิในการทำงาน | ไฟฟ้าลัดวงจร | องศาเซลเซียส | 250 |
| เวลาลัดวงจร | สูงสุด | [วินาที] | 5 |
| รัศมีการดัด | นาที | เส้นผ่านศูนย์กลาง x | 15 |
| ความไวไฟ | มาตรฐาน | ห้องน้ำในตัว 50265-2-1 |
*) การบรรจุ: CUT = สายเคเบิลที่มีความยาวต่างกันบนดรัมหรือรีล สามารถตัดได้ตามความยาวที่ต้องการ
ใบรับรอง
ไอเอสโอ,ซีอี, เคมา,ไออีซี,RoHS, CCC, P3C และอื่นๆ อีกมากมายตามคำขอ
การบรรจุและการจัดส่ง
สายเคเบิลทั้งหมดสำหรับการส่งออกได้รับการบรรจุและป้องกันอย่างดีด้วยถังไม้หรือถังไม้และเหล็ก วัสดุบรรจุภัณฑ์ขึ้นอยู่กับน้ำหนักและขนาดของสายเคเบิล หลังจากที่กลองเคเบิลที่บรรจุอย่างดีส่งไปยังท่าเรือน้ำแล้ว พวกมันจะถูกโหลดลงในคอนเทนเนอร์ขนาด 20 FT หรือคอนเทนเนอร์ขนาด 40 FT ดรัมเคเบิลทั้งหมดได้รับการยึดอย่างแน่นหนาด้วยเข็มขัดนิรภัย เพื่อให้แน่ใจว่าไม่มีการเคลื่อนย้ายระหว่างการขนส่งทางทะเล ขนาดของตู้คอนเทนเนอร์จะถูกเลือกตามน้ำหนักของสินค้าที่บรรทุกทั้งหมดหรือตามความต้องการของลูกค้า
บริการ
* เราเป็นหนึ่งในผู้ผลิตสายไฟและสายไฟที่ใหญ่ที่สุดในประเทศจีน และมีประสบการณ์ด้านการผลิตและการตลาดมากกว่า 20 ปี
* เรายอมรับ OEM ขนาดสายเคเบิลและวัสดุได้รับการปรับแต่ง โลโก้ของคุณเองและการออกแบบของตัวเองยินดีต้อนรับ เราจะผลิตตามความต้องการและคำอธิบายของคุณ
* กรุณาส่งคำถามสำหรับข้อมูลผลิตภัณฑ์เพิ่มเติมแล้วเราจะให้ข้อเสนอแนะแก่คุณภายใน 12 ชั่วโมง
