| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | ISO,CE,IEC,TUV,KEMA |
แอปพลิเคชัน:
สายไฟหุ้มฉนวน XLPE แรงดันปานกลางใช้ในการส่งและกระจายพลังงานในระบบส่งและจำหน่ายไฟฟ้าขนาด 3.6kv ~ 35kV โดยทั่วไปจะนำไปใช้กับสาขาต่างๆ รวมถึงพลังงาน การก่อสร้าง เหมืองแร่ โลหะ อุตสาหกรรมปิโตรเคมี และการสื่อสาร โดยแทนที่สายไฟหุ้มฉนวนกระดาษที่แช่น้ำมันโดยสมบูรณ์
คุณสมบัติ:
1. อุณหภูมิในการทำงานสูงสุดที่อนุญาตของตัวนำสำหรับการทำงานในระยะยาวคือ 90 องศา
2. ในการลัดวงจร (ระยะยาวสูงสุดไม่เกิน 5 วินาที) อุณหภูมิสูงสุดสำหรับตัวนำคือไม่เกิน 250 องศา
3. อุณหภูมิสิ่งแวดล้อมในการทำงานในอากาศไม่ควรเกิน 40 องศาและใต้ดิน 25 องศา
4.ประสิทธิภาพทางไฟฟ้าที่ดีเยี่ยม ทนต่อการกัดกร่อนของสารเคมี
การก่อสร้าง
| ตัวนำ: | อลูมิเนียมกลม Cu, ตีเกลียวหลายเส้น (RM), คลาส 2 ตามมาตรฐาน ถึง HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| หน้าจอภายใน: | ผิวหนังกึ่งตัวนำที่ถูกอัดรีดบนตัวนำ |
| ฉนวนกันความร้อน: | XLPE (โพลีเอทิลีนแบบเชื่อมโยงข้าม เครื่องหมายล่าสุด: PE-X) สารประกอบ DIX 8 ตามมาตรฐาน ถึง HRN HD 620 S1 หรือ 2XI1 ตามมาตรฐาน ถึง DIN VDE 0207 dio 22 |
| หน้าจอภายนอก: | ผิวกึ่งสื่อกระแสไฟฟ้าอัดขึ้นรูปบนฉนวน ประกบตามยาวด้วยฉนวน (+เทปวัสดุกึ่งนำไฟฟ้า) |
| คอนดักเตอร์หน้าจอ: : | เทปทองแดงพันด้วยเกลียวเคาน์เตอร์ |
| ฟิลเลอร์: | แถบฟิลเลอร์ เส้นด้าย หรือกระดาษ |
| การห่อ: : | เทปพันสายไฟแบบไม่ทอหรือสารหน่วงไฟหรือกันน้ำ |
| เคลือบด้านใน: : | พีวีซีอัดขึ้นรูป |
| เกราะ: | ลวดอลูมิเนียม |
| ฝักโดยรวม | โพลีไวนิลคลอไรด์ (PVC) หรือ FR-PVC, PE, LSOH |
| สีเปลือก | สีดำ สีแดง หรือกำหนดเอง |
แอปพลิเคชัน:
ก. ใช้ในสถานีหม้อแปลงไฟฟ้า บล็อกสวิตชิ่ง ในโรงไฟฟ้าและโรงงานอุตสาหกรรม สายไฟแรงดันปานกลางสำหรับการใช้งานแบบคงที่ในพื้นดิน ภายในและภายนอกสิ่งอำนวยความสะดวก กลางแจ้ง ในคลองเคเบิล ในน้ำ ในสภาวะที่สายเคเบิลไม่ได้รับความเค้นเชิงกลและแรงดึงที่หนักกว่า
ข. เพื่อหลีกเลี่ยงผลกระทบจากการกระแทกภายนอก ชั้นกึ่งตัวนำที่เกาะติดกันซึ่งอัดแน่นระหว่างตัวนำและฉนวน พร้อมด้วยตัวนำทองแดงที่มีศูนย์กลาง จะช่วยรักษาข้อจำกัดของสนามไฟฟ้าและความต้านทานต่อการปล่อยประจุบางส่วน
ค. เนื่องจากปัจจัยการสูญเสียอิเล็กทริกที่ต่ำมาก ซึ่งคงที่ตลอดอายุการใช้งาน และเนื่องจากคุณสมบัติการเป็นฉนวนที่ดีเยี่ยมของวัสดุ XLPE ที่มีการต่อประกบตามยาวอย่างแน่นหนาด้วยตะแกรงด้านในและด้านนอกของวัสดุกึ่งตัวนำ (อัดขึ้นรูปในกระบวนการเดียว) สายเคเบิลจึงมีความน่าเชื่อถือในการทำงานสูง
มาตรฐาน
ระหว่างประเทศ: IEC 60502-2, IEC 60228
จีน: GB/T 12706.2-2008
มาตรฐานอื่นๆ เช่นBS, DIN และ ICEA ตามคำขอ
| สายไฟ MV(11kv 15kv 33kv) | ||
| รุ่นและคำอธิบาย Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | จำนวนแกน | พื้นที่หน้าตัดของตัวนำ (mm2) |
| ฉนวน xlpe | 1 คอร์ 3 คอร์ | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ตร.มม. |
| แกน Cu | ||
| YJV, N2XSY; สายไฟหุ้มพีวีซี | ||
| YJV22; เทปเหล็กหุ้มเกราะ, สายไฟหุ้มพีวีซี | ||
| YJV32, YJV42; สายไฟหุ้มเกราะเหล็ก, สายไฟหุ้มพีวีซี | ||
| อัลคอร์ | ||
| วายเจแอลวี, NA2XSY; สายไฟหุ้มฉนวนพีวีซี | ||
| YJLV22; เทปเหล็กหุ้มเกราะ, สายไฟหุ้มพีวีซี | ||
| YJLV32, YJLV42; สายไฟหุ้มเกราะเหล็ก, สายไฟหุ้มพีวีซี | ||

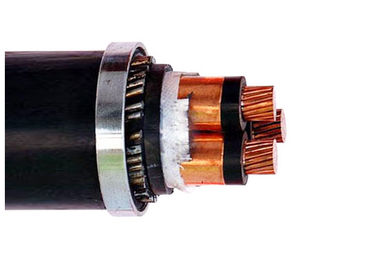

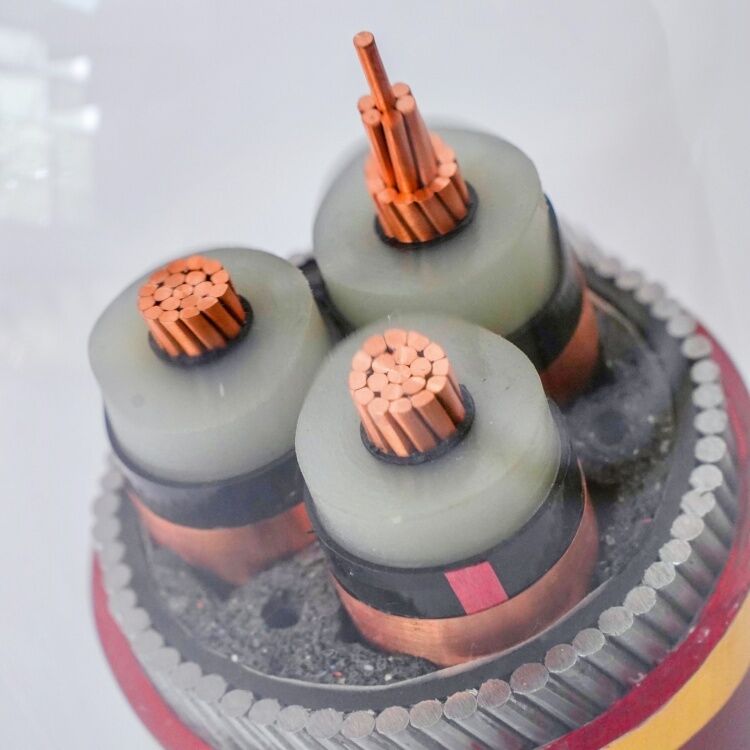

ลวดเหล็กสายเคเบิล XLPE สามแกนหุ้มเกราะ
1. ตัวนำ 2. หน้าจอตัวนำ 3. ฉนวน XLPE 4. หน้าจอฉนวน
5. หน้าจอโลหะ 6. ฟิลเลอร์ 7. ปลอกแยก (หุ้มด้านใน)
8. เกราะ 9. ฝักนอก
เงื่อนไขการบริการและพารามิเตอร์ของสายเคเบิล:
อุณหภูมิการทำงานของตัวนำสูงสุด: 90 ℃;
อุณหภูมิลัดวงจร 250 ℃ไม่เกิน 5 เลขา
อุณหภูมิสิ่งแวดล้อมในการทำงาน
ในอากาศ: 40°C, ใต้ดิน: 25°C
ความลึกในการวางโดยตรง: 80 ซม
ความต้านทานความร้อนของดิน: 100℃.cm/W
อุณหภูมิสภาพแวดล้อมไม่ควรต่ำกว่า 0 ℃ สำหรับการวางสายเคเบิล
ความต้านทานกระแสตรงของสายไฟสำเร็จรูปที่ 20°C ต่อกิโลเมตร ไม่เกินค่าต่อไปนี้
