| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | ISO,CE,IEC,TUV,KEMA |

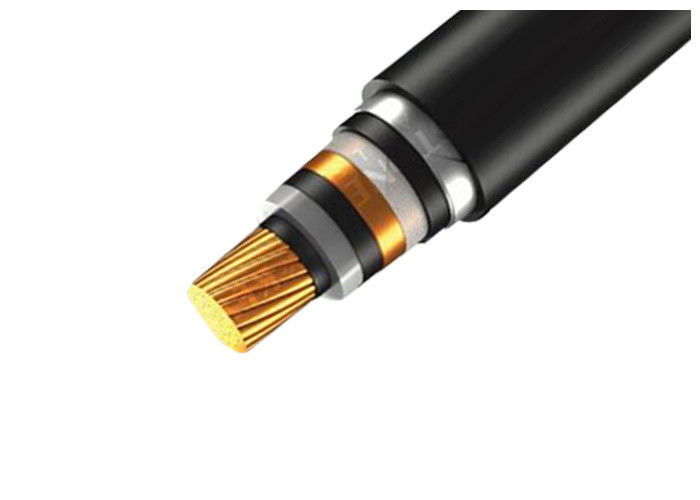

โครงสร้าง
ตัวนำ: ทองแดงอบอ่อน กลมอัดแน่น – Class 2
ฉนวน: LV-XLPE
สีเฟส: การระบุหมายเลข
การหุ้มเกราะ: AWA – SWA – DSTA – GDSTA
มาตรฐาน: SANS 1339
ช่วงแรงดันไฟฟ้า: 3.8/6.6kV – 6.35/11kV – 12.7/22kV – 19/33kV
ประเภท: แบบสายพาน หรือ แบบมีชีลด์
การใช้งาน: ใช้สำหรับระบบจำหน่ายใต้ดิน ระบบจำหน่ายหลัก สถานีไฟฟ้าย่อย และเหมืองแร่ สามารถผลิตด้วยเทปอลูมิเนียมหรือเหล็กแบบลูกฟูก
มาตรฐาน
IEC60502, BS6346, VDE, AS/NZS, UL,ฯลฯ หรือตามคำขอของลูกค้า
สายไฟหุ้มเกราะ XLPE ขนาด 1kv-10 kv ส่วนใหญ่เป็นไปตามมาตรฐาน IEC 60502 นอกจากนี้ยังสามารถผลิตได้ตามข้อกำหนด OEM และมาตรฐานอื่นๆ เช่น มาตรฐาน BS, มาตรฐาน DIN, มาตรฐาน ASTM, เป็นต้น
ระดับแรงดันไฟฟ้าสูงสุด 35kv พื้นที่หน้าตัดสามารถสูงสุด 400 ตร.มม. (ตัวนำทองแดงหรืออลูมิเนียม) อุณหภูมิการทำงานระยะยาวของตัวนำคือ 90 องศา ในกรณีไฟฟ้าลัดวงจร อุณหภูมิสูงสุดของตัวนำไม่ควรเกิน 250 องศา
เงื่อนไขการติดตั้ง: สำหรับการติดตั้งใต้ดินที่มีระดับความสูงแตกต่างกันมาก สามารถทนต่อแรงเชิงกลภายนอกและแรงดึงปานกลาง
-มาตรฐาน / ข้อกำหนดการทดสอบ: IEC 60502-1
การติดตั้ง สายเคเบิลนี้สามารถติดตั้งในท่อ ร้อยสาย หรือฝังดินโดยตรง ขอแนะนำให้ปฏิบัติตามคำแนะนำในการติดตั้งที่ระบุโดยรหัสไฟฟ้าท้องถิ่น หรือเทียบเท่า เพื่อให้การป้องกันบุคคลและความสมบูรณ์ของผลิตภัณฑ์ไม่ได้รับผลกระทบจากประสิทธิภาพในการติดตั้ง
รุ่นและข้อมูลจำเพาะ
พิกัดแรงดันไฟฟ้าสำหรับสายไฟแรงดันปานกลาง XLPE หมายเลข x พื้นที่หน้าตัดที่กำหนด
ของตัวนำ หมายเลข x ตร.มม.1 คอร์3 คอร์
3.6/6(7.2)kV
3.6/6.6(7.2) kV, 6/10(12)kV
8.7/10(12)kV, 8.7/15(17.5)kV
12/20(24)kV
18/30(36)kV
21/35(40.5)kV
26/35(40.5)kV1x 25 ตร.มม.3x 25 ตร.มม.1x35 ตร.มม.3x 35 ตร.มม.1x50 ตร.มม.3x 50 ตร.มม.1x70 ตร.มม.3x 70 ตร.มม.1x95 ตร.มม.3x 95 ตร.มม.1x120 ตร.มม.3x 120 ตร.มม.1x150 ตร.มม.3x 150 ตร.มม.1x185 ตร.มม.3x 185 ตร.มม.1x240 ตร.มม.3x 240 ตร.มม.1x300 ตร.มม.3x 300 ตร.มม.1x400 ตร.มม.3x 400 ตร.มม.1x500 ตร.มม.3x 500 ตร.มม.1x630 ตร.มม.
| ประเภท | คำอธิบาย | พิกัดแรงดันไฟฟ้า | จำนวนคอร์ | พื้นที่หน้าตัดที่กำหนด (ตร.มม.) | การใช้งาน |
| YJV YJLV | ตัวนำทองแดงหรืออลูมิเนียม ฉนวน XLPE เปลือกนอก PVC สายไฟ | 0.6/1KV | 1,2,3,4 | 1.5 ถึง 400 | สำหรับติดตั้งภายในและภายนอกอาคาร สายไฟกำลังฉนวน XLPE แรงดันต่ำใช้ในระบบส่งและจำหน่ายที่แรงดันไฟฟ้าพิกัด U(Um) ≤10KV สายไฟกำลังฉนวน XLPE แรงดันสูงหมายถึงสายไฟส่งระหว่าง 10KV-35KV มักใช้กับถนนสายหลักของการส่งกำลัง สามารถทนแรงดึงได้ในระหว่างการติดตั้ง แต่ไม่ทนแรงเชิงกลภายนอก |
| 3+1 | 3x4+1x2.5 ถึง 3x400+1x185 | ||||
| 6/6kV | 1,3 | 25 ถึง 500 | |||
| 8.7/10kV 8.7/15kV 12/20kV | 1 | 25 ถึง 500 | |||
| 3 | 25 ถึง 300 | ||||
| 21/35kv | 1 | 50 ถึง 500 | |||
| YJV22 YJLV22 | ตัวนำทองแดงหรืออลูมิเนียม ฉนวน XLPE หุ้มเกราะเทปเหล็ก เปลือกนอก PVC สายไฟ | 0.6/1KV | 3 | 1.5 ถึง 400 | เหมาะสำหรับการฝังดิน สามารถทนต่อแรงเชิงกลภายนอก แต่ทนแรงดึงสูง |
| 4 | 4 ถึง 240 | ||||
| 6/6kV 8.7/10kV 8.7/15kV 12/20kV | 3 | 25 ถึง 300 | |||
| 21/35kv | 3 | 50 ถึง 240 |
คุณสมบัติทางเทคนิค:
1 อุณหภูมิทำงานระยะยาวอยู่ที่ 75°C ทนต่อไฟฟ้าลัดวงจร (ภายใน 5 วินาที) อุณหภูมิของแกนไม่ควรเกิน 160°C
2 อุณหภูมิแวดล้อมไม่ควรต่ำกว่า -10°C
3 อุณหภูมิการติดตั้งไม่ควรต่ำกว่า 0°C
4 รัศมีโค้งของแกนเดี่ยวที่ไม่มีเกราะไม่ควรเกิน 20D รัศมีโค้งของแกนเดี่ยวที่มีเกราะไม่ควรเกิน 15D รัศมีโค้งของแกนสามแกนที่มีเกราะไม่ควรเกิน 12D
หมายเหตุ:
1. มีการระบุสายเคเบิลเพียงบางส่วนในตาราง สายเคเบิลที่มีข้อมูลจำเพาะอื่น ๆ สามารถสอบถามได้
2. สายเคเบิลสามารถจัดหาได้ในโหมดเดี่ยวหรือโหมดหลายโหมด
3. โครงสร้างสายเคเบิลที่ออกแบบพิเศษมีให้ตามคำขอ
* อุณหภูมิการติดตั้งสายเคเบิลไม่ควรต่ำกว่า 0 องศา เมื่ออุณหภูมิแวดล้อมต่ำกว่า 0 องศา สายเคเบิลควรได้รับความร้อนถึง 0 องศาหรือสูงกว่าด้วยวิธีการบางอย่าง ซีรีส์นี้ประกอบด้วย:
* สายไฟกำลังแกนทองแดง (อลูมิเนียม) ฉนวนและเปลือกนอก PVC
* สายไฟกำลังแกนทองแดง (อลูมิเนียม) ฉนวน PVC เปลือกนอก PE
* สายไฟกำลังแกนทองแดง (อลูมิเนียม) ฉนวน PVC หุ้มเกราะเทปเหล็ก เปลือกนอก PVC
* สายไฟกำลังแกนทองแดง (อลูมิเนียม) ฉนวน PVC หุ้มเกราะเทปเหล็ก เปลือกนอก PE
* สายไฟกำลังแกนทองแดง (อลูมิเนียม) ฉนวน PVC หุ้มเกราะลวดเหล็ก เปลือกนอก PVC
* สายไฟกำลังแกนทองแดง (อลูมิเนียม) ฉนวน PVC หุ้มเกราะลวดเหล็ก เปลือกนอก PE
เราสามารถตอบสนองกำหนดการจัดส่งที่เข้มงวดที่สุดตามใบสั่งซื้อแต่ละรายการ การตรงต่อเวลาเป็นสิ่งสำคัญสูงสุดเสมอ เนื่องจากความล่าช้าในการจัดส่งสายเคเบิลใดๆ อาจส่งผลให้โครงการล่าช้าและต้นทุนเกินกำหนด
สายเคเบิลจัดส่งในม้วนไม้ กล่องลูกฟูก และขด ปลายสายเคเบิลจะถูกปิดผนึกด้วยเทป BOPP แบบมีกาวในตัวและฝาปิดผนึกที่ไม่ดูดความชื้นเพื่อป้องกันปลายสายเคเบิลจากความชื้น เครื่องหมายที่ต้องการจะถูกพิมพ์ด้วยวัสดุที่ทนต่อสภาพอากาศที่ด้านนอกของดรัมตามความต้องการของลูกค้า
