| MOQ: | 500 เมตร |
| ราคา: | US$ 0.35-120 / Meter |
| standard packaging: | กลองไม้หรือเหล็ก |
| Delivery period: | 7-14 วัน |
| payment method: | T/T, L/C |
| Supply Capacity: | 15,000 กม. / เดือน |
ผลิตภัณฑ์นี้ใช้ได้กับระบบส่งกำลังและสายจำหน่ายที่มีแรงดันไฟฟ้ากระแสสลับ (U0 / U) ของระบบ 3.6 / 6kV-26 / 36kV มันถูกส่งไปในอากาศ (โครงสะพานเคเบิลสายเคเบิลผนังรองรับภายในอาคารและถาด) และดิน ( ฝังโดยตรงสลักสายเคเบิลท่อ ect.) ตามลำดับตามความแตกต่างของโครงสร้างชั้นป้องกัน
ใช้สำหรับระบบส่งกำลังและสายจำหน่ายที่มีแรงดันไฟฟ้าอยู่ที่ 35kV และต่ำกว่า
สายไฟแรงดันสูงและปานกลางสำหรับการใช้งานแบบคงที่ในพื้นดินภายในและภายนอกอาคารกลางแจ้งในสายเคเบิลคลองในน้ำในสภาพที่สายเคเบิลไม่ได้สัมผัสกับความเครียดเชิงกลหนักและความเครียดแรงดึง
การก่อสร้าง

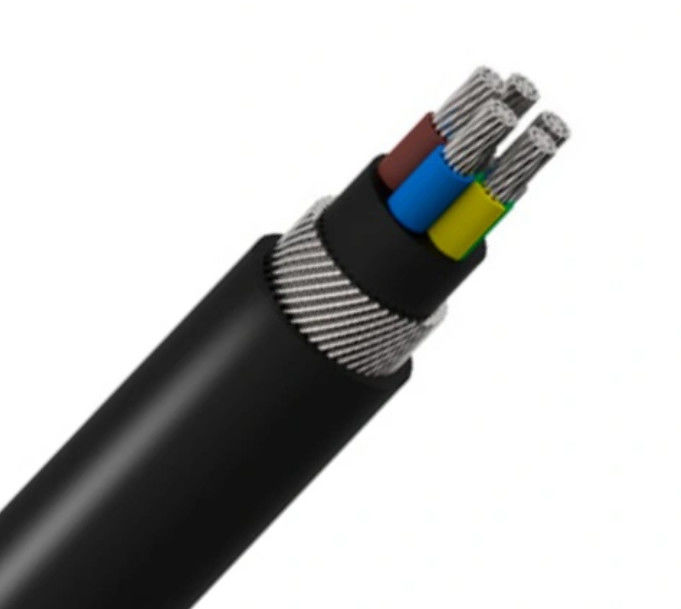

สายไฟฟ้าหุ้มเกราะ AL / XLPE / SWA / PVC
- แกนอลูมิเนียมเปลือยกลมควั่นตามมาตรฐาน IEC 60228
- เลเยอร์กึ่งตัวนำภายใน
- ฉนวนกันความร้อนหลัก XLPE
- รหัสสีตาม HD 308 S2
- ชั้นกึ่งตัวนำไฟฟ้าด้านนอก
- เทปกึ่งตัวนำ
- หน้าจอเทปทองแดง
- ผู้ที่ใส่
- ปลอกหุ้ม PVC
- เกราะลวดเหล็กชุบสังกะสี (SWA)
- ปลอกหุ้ม PVC ด้านนอก (สีแดงหรือสีดำ)
| MV (11kv 15kv 33kv) สายไฟ | ||
| แบบจำลองและคำอธิบาย Uo / U (Um) = 3.6 / 6 (7.2), 6/6 (7.2), 6/10 (12), 8.7 / 10 (12), 8.7 / 15 (17.5), 12/20 (24) ), 18/30 (36), 21/35 (40.5), 26/35 (40.5) kV | เลขที่ของ Core | ตัวนำหน้าตัดพื้นที่ (mm2) |
| ฉนวนกันความร้อน xlpe | 1 แกน 3 แกน | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ตารางเมตร |
| ลูกบาศ์ก | ||
| YJV, N2XSY สายไฟหุ้มพีวีซี | ||
| YJV22; เทปเหล็กหุ้มเกราะ, สายไฟหุ้มพีวีซี | ||
| YJV32, YJV42; ลวดเหล็กหุ้มเกราะ, สายไฟหุ้มพีวีซี | ||
| อัลคอร์ | ||
| YJLV, NA2XSY; สายไฟหุ้มพีวีซี | ||
| YJLV22 เทปหุ้มเหล็กหุ้มสายไฟพีวีซี | ||
| YJLV32, YJLV42 เกราะลวดเหล็ก, สายไฟหุ้มพีวีซี | ||
มาตรฐาน
ระหว่างประเทศ: IEC 60502, IEC 60228
จีน: GB / T 12706
มาตรฐานอื่น ๆ เช่น BS, DIN และ ICEA ตามคำขอ
ข้อมูลทางเทคนิค:
อุณหภูมิตัวนำสูงสุด: ภายใต้ปกติ (90 O C), ฉุกเฉิน (130 O C) หรือไฟฟ้าลัดวงจรไม่เกิน 5 วินาที (250 ℃) เงื่อนไข
นาที. อุณหภูมิแวดล้อม 0 O C หลังจากการติดตั้งและเฉพาะเมื่อสายเคเบิลอยู่ในตำแหน่งคงที่
นาที. รัศมีการดัด: 15 x สาย OD สำหรับแกนเดียว
สาย OD 12 x สำหรับมัลติคอร์
| ทดสอบแรงดัน | 6/10 kV | [kV] | 21/5 นาที |
| 12/20 kV | [kV] | 42/5 นาที | |
| 18/30 kV | [kV] | 63/5 นาที | |
| ช่วงอุณหภูมิ | ในการเคลื่อนไหว | -5 ° C ถึง + 70 ° c | |
| แก้ไขแล้ว | -20 ° C ถึง + 70 ° c | ||
| อุณหภูมิในการทำงาน | ไฟฟ้าลัดวงจร | ° C | 250 |
| เวลาลัดวงจร | สูงสุด | [วินาที] | 5 |
| รัศมีการดัด | นาที | เส้นผ่าศูนย์กลาง x | 15 |
| ไวไฟ | มาตรฐาน | EN 60332-1-2 |
ใบรับรอง
ISO, CE, KEMA , IEC, RoHS, CCC, P3C และอื่น ๆ ตามคำขอ
คำถามที่พบบ่อย
1. การจัดส่งสินค้า: โดยทางทะเลหรือทางอากาศเนื่องจากน้ำหนักหนัก ตัวอย่างจะถูกส่งโดย DHL, Fedex ฯลฯ
2. การชำระเงิน: เรายอมรับ T / T, L / C เพียงแค่เลือกสิ่งที่คุณต้องการ
3. Delivery เวลา : โดยทั่วไป 7 ~ 10 วันทำการเมื่อได้รับเงินฝาก ตามปริมาณ
4. ขั้นต่ำ: โดยทั่วไปขั้นต่ำของเราคือ 1000 เมตร ตัวอย่างด้านล่าง 20 เซนติเมตรสามารถให้ได้อย่างอิสระ
|
|
