| MOQ: | 500 เมตร |
| ราคา: | US$0.51~125 per Meter |
| standard packaging: | กลองไม้ |
| Delivery period: | ทำงาน 10 วัน |
| payment method: | T/T, L/C |
| Supply Capacity: | 10,000 กม. / เดือน |
มาตรฐาน
ระหว่างประเทศ: IEC 60502-2, IEC 60228
จีน: GB / T 12706.2-2008
มาตรฐานอื่น ๆ เช่น BS, DIN และ ICEA ตามคำขอ
การประยุกต์ใช้งาน
ใช้สำหรับระบบส่งกำลังและสายจำหน่ายที่มีแรงดันไฟฟ้าอยู่ที่ 35kV และต่ำกว่า
เมื่อเทียบกับสายไฟฉนวนพีวีซีสายไฟ xlpe ไม่เพียง แต่มีคุณสมบัติทางไฟฟ้ากลไกความร้อนและความชราทนต่อสภาพแวดล้อมทนต่อความเครียดและสารเคมีป้องกันการกัดกร่อน แต่ยังโครงสร้างที่เรียบง่ายน้ำหนักเบาไม่มีข้อ จำกัด โดยการวางวาง และค่าเผื่ออุณหภูมิสูงสำหรับการทำงานในระยะยาว

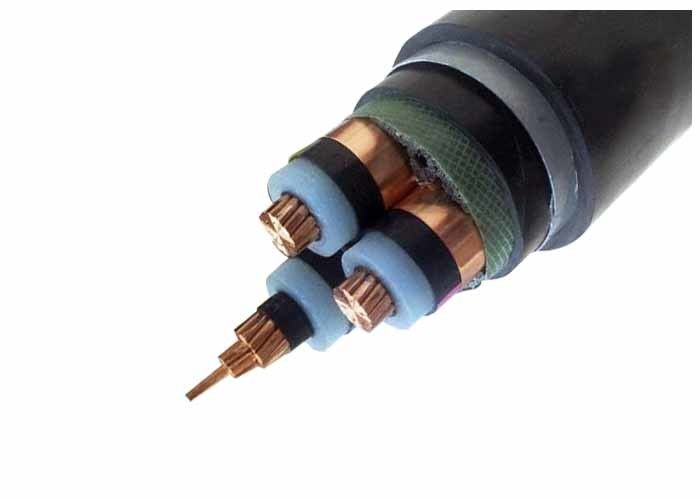

การก่อสร้าง
| ตัวนำ | ตัวนำทองแดงที่รัดแน่นรุ่นที่ 2 ตามมาตรฐาน IEC 60228 |
| ตัวนำทองแดงแข็งแบบวงกลมคลาส 1 ตามมาตรฐาน IEC 60228 | |
| ตัวนำทองแดงที่มีความยืดหยุ่นประเภท 5 ตามมาตรฐาน IEC 60228 | |
| หน้าจอตัวนำ | กึ่งตัวนำ |
| ฉนวนกันความร้อน | XLPE (โพลีเอทิลีนแบบ cross-linked) |
| ฉนวนกันความร้อน | กึ่งตัวนำ |
| โล่โลหะ | หน้าจอเทปทองแดงหรือลวดทองแดงและเทปโล่ทองแดง |
| ผู้ที่ใส่ | แถบฟิลเลอร์ |
| เทปพันสายไฟ | เทปพันสายไฟหรือเทปพันเกลียว |
| ครอบคลุมภายใน | Extruded PVC หรือ LSOH |
| เกราะ | เกราะเทปเหล็ก |
| ปลอกโดยรวม | PVC, FR-PVC, PE หรือ LSOH |
ข้อมูลจำเพาะ
| สายไฟ MV (6 ถึง 35kv) | |||
| แบบจำลองและคำอธิบาย Uo / U (Um) = 3.6 / 6 (7.2), 6/6 (7.2), 6/10 (12), 8.7 / 10 (12), 8.7 / 15 (17.5), 12/20 (24) ), 18/30 (36), 21/35 (40.5), 26/35 (40.5) kV | เลขที่ของ Core | ตัวนำหน้าตัดพื้นที่ (mm2) | |
| ฉนวนกันความร้อน xlpe | 1 แกน 3 แกน | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ตารางเมตร | |
| ลูกบาศ์ก | อัลคอร์ | ||
| YJV, N2XSY สายไฟหุ้มพีวีซี | YJLV, NA2XSY; สายไฟหุ้มพีวีซี | ||
| YJV22; เทปเหล็กหุ้มเกราะ, สายไฟหุ้มพีวีซี | YJLV22 เทปหุ้มเหล็กหุ้มสายไฟพีวีซี | ||
| YJV32, YJV42; ลวดเหล็กหุ้มเกราะ, สายไฟหุ้มพีวีซี | YJLV32, YJLV42 เกราะลวดเหล็ก, สายไฟหุ้มพีวีซี | ||
| ฉนวนพีวีซี | |||
| ลูกบาศ์ก | อัลคอร์ | ||
| VV (VY); สายเคเบิลหุ้มพีวีซี (PE) | VLV (VLY) สายไฟหุ้ม PVC (PE) | ||
| VV22 (VV23) สายหุ้มเกราะเหล็ก, PVC (PE) สายไฟหุ้ม | VLV22 (VLV23) สายเคเบิลหุ้มเกราะเหล็ก, PVC (PE) สายไฟหุ้ม | ||
| VV32 (VV33), VV42 (VV43); ลวดเหล็กหุ้มเกราะ, สายไฟหุ้มพีวีซี (PE) | VLV32 (VLV33), VLV42 (VLV43); ลวดเหล็กหุ้มเกราะ, สายไฟหุ้มพีวีซี (PE) | ||
ข้อมูลทางเทคนิค
| ทดสอบแรงดัน | 6/10 kV | [kV] | 21/5 นาที |
| 12/20 kV | [kV] | 42/5 นาที | |
| 18/30 kV | [kV] | 63/5 นาที | |
| ช่วงอุณหภูมิ | ในการเคลื่อนไหว | -20 ° C ถึง + 90 ° c | |
| แก้ไขแล้ว | -20 ° C ถึง + 90 ° c | ||
| อุณหภูมิในการทำงาน | ไฟฟ้าลัดวงจร | ° C | 250 |
| เวลาลัดวงจร | สูงสุด | [วินาที] | 5 |
| รัศมีการดัด | นาที | เส้นผ่าศูนย์กลาง x | 15 |
| ไวไฟ | มาตรฐาน | EN 50265-2-1 |
| Nom หน้าตัดของตัวนำ | เส้นเลขที่ / Dia ของตัวนำ | ความหนาของฉนวน | ความหนาของเปลือกด้านใน | ความหนาของเทปเหล็ก | ความหนาของฝัก | ประมาณ OD | ประมาณ น้ำหนัก | แม็กซ์ ความต้านทาน DC ของตัวนำ (20 ℃) | การทดสอบแรงดันไฟฟ้ากระแสสลับ | คะแนนปัจจุบัน | |
| mm2 | เครื่องคอมพิวเตอร์ / mm | มิลลิเมตร | มิลลิเมตร | มิลลิเมตร | มิลลิเมตร | (mm) | กก. / กม. | Ω / กม | กิโลโวลต์ / 5min | ในอากาศ (A) | ในดิน (A) |
| 3 × 35 | 7 / 2.52 | 5.5 | 1.8 | 2 × 0.5 | 2.9 | 58.0 | 4840 | 0.524 | 42 | 140 | 155 |
| 3 × 50 | 10 / 2.52 | 5.5 | 1.8 | 2 × 0.5 | 3.0 | 61.0 | 5463 | 0.387 | 42 | 165 | 180 |
| 3 × 70 | 14 / 2.52 | 5.5 | 2.0 | 2 × 0.5 | 3.1 | 65.0 | 6446 | 0.268 | 42 | 210 | 220 |
| 3 × 95 | 19 / 2.52 | 5.5 | 2.0 | 2 × 0.5 | 3.2 | 68.0 | 7457 | 0.193 | 42 | 255 | 265 |
| 3 × 120 | 24 / 2.52 | 5.5 | 2.0 | 2 × 0.5 | 3.3 | 71.0 | 8459 | 0.153 | 42 | 290 | 300 |
| 3 × 150 | 30 / 2.52 | 5.5 | 2.2 | 2 × 0.5 | 3.4 | 75.0 | 10555 | 0.124 | 42 | 330 | 340 |
| 3 × 185 | 37 / 2.52 | 5.5 | 2.2 | 2 × 0.5 | 3.5 | 78.0 | 11925 | 0.0991 | 42 | 375 | 380 |
| 3 × 240 | 48 / 2.52 | 5.5 | 2.2 | 2 × 0.8 | 3.7 | 83.0 | 13959 | 0.0754 | 42 | 435 | 435 |
| 3 × 300 | 61 / 2.52 | 5.5 | 2.2 | 2 × 0.8 | 3.9 | 88.0 | 16314 | 0.0601 | 42 | 495 | 485 |
| 3 × 400 | 61 / 2.97 | 5.5 | 2.3 | 2 × 0.8 | 4.1 | 95.0 | 19032 | 0.047 | 42 | 565 | 520 |
ใบรับรอง
ISO, CE, KEMA , IEC, RoHS, CCC, P3C และอื่น ๆ ตามคำขอ
คำแนะนำการสั่งซื้อ
แรงดันไฟฟ้า
แอพลิเคชันมาตรฐาน: IEC / BS / UL / GB
จำนวนคอร์
ขนาดตัวนำก่อสร้าง $
ประเภทของฉนวน
เกราะหรืออาวุธ หากชุดเกราะประเภทเกราะ & วัสดุ
ความต้องการของฝัก
ความยาวของสายเคเบิลและความต้องการบรรจุ
ข้อกำหนดอื่น ๆ
|
|
