โครงสร้าง:

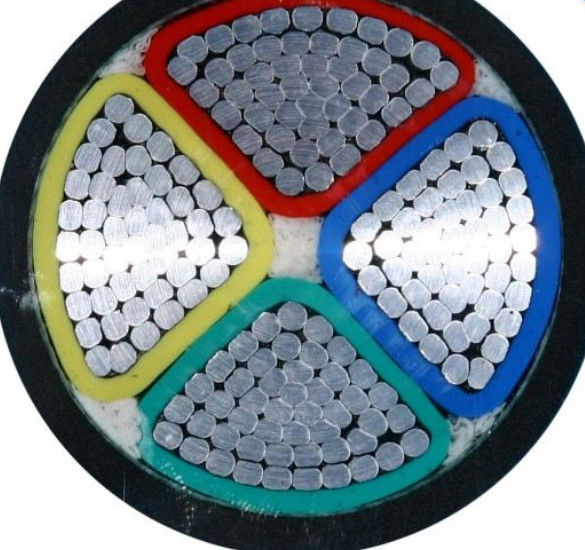

ตัวนำอลูมิเนียมเปลือยควั่น, ชั้นในของวัสดุกึ่งตัวนำ, ฉนวนกันความร้อนหลักของเอทิลีนข้ามเชื่อมโยง, ชั้นนอกของวัสดุกึ่งตัวนำ, หน้าจอของเทปทองแดง, แถบ ทองแดง, ฟิลเลอร์แถบ, เส้นด้ายหรือกระดาษ, ฝาครอบด้านใน, เกราะเทปเหล็กชุบสังกะสี, เปลือกโพลีไวนิลคลอไรด์โดยรวม (PVC) หรือ FR-PVC, PE, LSOH
การใช้งาน:
ใช้ในสถานีหม้อแปลง, สวิตช์บล็อก, ในโรงไฟฟ้าและโรงงานอุตสาหกรรม
สายไฟแรงดันไฟฟ้าปานกลางสำหรับการใช้งานแบบคงที่ในพื้นดินสิ่งอำนวยความสะดวกภายนอกและภายในกลางแจ้งในสายเคเบิลคลองในน้ำในสภาพที่สายเคเบิลไม่ได้สัมผัสกับความเครียดเชิงกลหนักและความเครียดแรงดึง
เนื่องจากมีการสูญเสียอิเล็กทริกต่ำมากซึ่งยังคงที่ตลอดอายุการใช้งานและเนื่องจากคุณสมบัติของฉนวนที่ดีเยี่ยมของวัสดุ XLPE ทำให้ประกบกันอย่างแน่นหนากับหน้าจอภายในและภายนอกของวัสดุกึ่งตัวนำ (อัดในกระบวนการเดียว) สายเคเบิลมีความน่าเชื่อถือในการทำงานสูง
มาตรฐาน:
นานาชาติ: IEC 60502, IEC 60228, (IEC 60332-3 สำหรับ ZR-YJV 32 , ZR-YJV 72 เท่านั้น)
จีน: GB / T 12706, (GB / T 18380-3 สำหรับ ZR-YJV 32 , ZR-YJV 72 เท่านั้น)
มาตรฐานอื่น ๆ เช่น BS, DIN และ ICEA ตามคำขอ
| MV (11kv 15kv 33kv) สายไฟ | ||
| แบบจำลองและคำอธิบาย Uo / U (Um) = 3.6 / 6 (7.2), 6/6 (7.2), 6/10 (12), 8.7 / 10 (12), 8.7 / 15 (17.5), 12/20 (24) ), 18/30 (36), 21/35 (40.5), 26/35 (40.5) kV | เลขที่ของ Core | ตัวนำหน้าตัดพื้นที่ (mm2) |
| ฉนวนกันความร้อน xlpe | 1 แกน 3 แกน | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ตารางเมตร |
| ลูกบาศ์ก | ||
| YJV, N2XSY สายไฟหุ้มพีวีซี | ||
| YJV22; เทปเหล็กหุ้มเกราะ, สายไฟหุ้มพีวีซี | ||
| YJV32, YJV42; ลวดเหล็กหุ้มเกราะ, สายไฟหุ้มพีวีซี | ||
| อัลคอร์ | ||
| YJLV, NA2XSY; สายไฟหุ้มพีวีซี | ||
| YJLV22 เทปหุ้มเหล็กหุ้มสายไฟพีวีซี | ||
| YJLV32, YJLV42 เกราะลวดเหล็ก, สายไฟหุ้มพีวีซี | ||
ข้อมูลทางเทคนิค:
อุณหภูมิตัวนำสูงสุด: ภายใต้ปกติ (90 O C), ฉุกเฉิน (130 O C) หรือไฟฟ้าลัดวงจรไม่เกิน 5 วินาที (250 ℃) เงื่อนไข
นาที. อุณหภูมิแวดล้อม 0 O C หลังจากการติดตั้งและเฉพาะเมื่อสายเคเบิลอยู่ในตำแหน่งคงที่
นาที. รัศมีการดัด: 15 x สาย OD สำหรับแกนเดียว
สาย OD 12 x สำหรับมัลติคอร์
| ทดสอบแรงดัน | 6/10 kV | [kV] | 21/5 นาที |
| 12/20 kV | [kV] | 42/5 นาที | |
| 18/30 kV | [kV] | 63/5 นาที | |
| ช่วงอุณหภูมิ | ในการเคลื่อนไหว | -5 ° C ถึง + 70 ° c | |
| แก้ไขแล้ว | -20 ° C ถึง + 70 ° c | ||
| อุณหภูมิในการทำงาน | ไฟฟ้าลัดวงจร | ° C | 250 |
| เวลาลัดวงจร | สูงสุด | [วินาที] | 5 |
| รัศมีการดัด | นาที | เส้นผ่าศูนย์กลาง x | 15 |
| ไวไฟ | มาตรฐาน | EN 60332-1-2 |
ใบรับรอง
ISO, CE, KEMA , IEC, RoHS, CCC, P3C และอื่น ๆ ตามคำขอ
