| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | ISO,CE,IEC,TUV,KEMA |
1.U0/U: 0.6/1kV
2.มาตรฐาน: IEC60502, BS7870, GB/T12706
3.สูงสุด อุณหภูมิในการทำงาน: 90 °C สามารถ 110 °C ตามความต้องการ
4. ตัวนำ: ทองแดงเปลือย / อลูมิเนียมแข็งหรือเส้นเกลียวที่ผ่านการอบอ่อนระดับ 1/2
5.ฉนวนกันความร้อน: XLPE/พีวีซี
6.หุ้มเกราะ: STA
7.เปลือก: พีวีซี
8. พื้นที่หน้าตัด: 1.5~630mm2
9. แกน: 1 ~ 5 คอร์, 3C + 1E, 4C + 1E, 3C + 2E
10. การบรรจุ: ถังไม้หรือตามความต้องการ
11.การรับรอง : ISO9001/ISO14001/OHSAS18001/CCC/CE/CB
12. หมายเหตุ: สามารถใช้สารหน่วงไฟ ทนไฟ การสูบบุหรี่ต่ำ และปราศจากฮาโลเจน หรือคุณสมบัติอื่น ๆ ได้
ข้อมูลจำเพาะ
| พิมพ์ | ลักษณะ | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | เลขที่. ของคอร์ | ส่วนที่กำหนด (mm2) | การใช้งาน |
| วายเจวี วายเจแอลวี | ตัวนำ Cu หรือ Al, ฉนวน XLPE, สายไฟฟ้าหุ้มพีวีซี | 0.6/1KV | 1,2,3,4 | 1.5 ถึง 400 | สำหรับการวางในอาคารและนอกอาคาร สายไฟหุ้มฉนวน LV XLPE ใช้ในระบบส่งและจำหน่ายที่แรงดันไฟฟ้า U (Um) ≤10KV สายไฟหุ้มฉนวน HV XLPE หมายถึงการส่งผ่านสายไฟระหว่าง 10KV-35KV ซึ่งมักใช้กับถนนสายหลักของระบบส่งกำลัง สามารถรับแรงดึงบางอย่างระหว่างการติดตั้งได้ แต่ไม่สามารถรับแรงทางกลภายนอกได้ |
| 3+1 | 3×4+1×2.5 ถึง 3×400+1×185 | ||||
| 6/6กิโลโวลต์ | 1,3 | 25 ถึง 500 | |||
| 8.7/10กิโลโวลต์ 8.7/15กิโลโวลต์ 12/20กิโลโวลต์ | 1 | 25 ถึง 500 | |||
| 3 | 25 ถึง 300 | ||||
| 21/35kv | 1 | 50 ถึง 500 | |||
| YJV22 YJLV22 | ตัวนำ Cu หรือ Al, เทปหุ้มฉนวนเหล็ก XLPE หุ้มสายไฟหุ้มเกราะ PVC | 0.6/1KV | 3 | 1.5 ถึง 400 | เหมาะสำหรับฝังดิน สามารถรับแรงทางกลภายนอกได้แต่แรงดึงสูง |
| 4 | 4 ถึง 240 | ||||
| 6/6kV 8.7/10kV 8.7/15kV 12/20kV | 3 | 25 ถึง 300 | |||
| 21/35kv | 3 | 50 ถึง 240 |
การใช้งาน

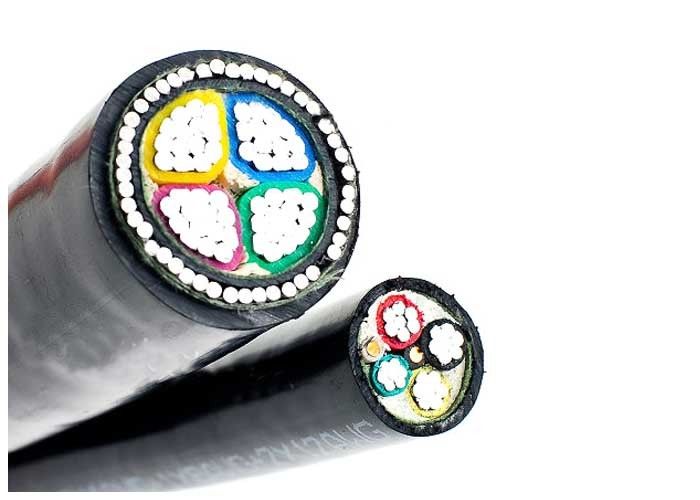

สายไฟหุ้มเกราะ STA YJV22 สายเคเบิลแกน 4+1 ใช้กับสายส่งและสายจ่ายไฟฟ้าที่มีแรงดันไฟฟ้ากระแสสลับ Uo/ U สูงถึงและรวมถึง 0.6/1kV
สำหรับการติดตั้งกลางแจ้งและในร่มในสถานที่ชื้นและเปียก ให้วางบนพื้นโดยตรงซึ่งมีความเครียดเชิงกลมากเกินไปในภูมิประเทศที่ลาดเอียงและเคลื่อนที่ และในแนวตั้งหรือแนวเอียง รวมถึงในสถานที่ที่ไวต่อการเลื่อน
YJ: ฉนวน XLPE
V: ฉนวนพีวีซี
V: ปลอกพีวีซี
22: เทปหุ้มเกราะเหล็กชุบสังกะสี
32: เกราะลวดเหล็กชุบสังกะสี
| ฉนวนพีวีซี | |
| แกนคู | อัลคอร์ |
| สายไฟหุ้มฉนวน VV (VY) PVC (PE) | VLV (VLY); สายไฟหุ้ม PVC (PE) |
| VV22 (VV23) เทปเหล็กหุ้มเกราะ สายไฟหุ้ม PVC (PE) | VLV22 (VLV23) เทปเหล็กหุ้มเกราะ สายไฟหุ้ม PVC (PE) |
| VV32 (VV33), VV42 (VV43); สายไฟหุ้มเกราะเหล็ก, สายไฟหุ้ม PVC (PE) | VLV32 (VLV33), VLV42 (VLV43); สายไฟหุ้มเกราะเหล็ก, สายไฟหุ้ม PVC (PE) |
ข้อมูลทางเทคนิค
พิกัดแรงดันไฟฟ้า: 0.6 / 1 กิโลโวลต์
อุณหภูมิตัวนำไฟฟ้าสูงสุด: ต่ำกว่าปกติ (90โอค) ฉุกเฉิน (130โอC) หรือการลัดวงจรไม่เกิน 5 วินาที (250 ℃)
นาที. อุณหภูมิโดยรอบ 0โอC หลังการติดตั้งและเมื่อสายเคเบิลอยู่ในตำแหน่งคงที่เท่านั้น
นาที. รัศมีการดัด: 12 x สาย OD
| ชื่อ ภาพตัดขวางของตัวนำ | เส้นเลขที่/Dia ของคอนดักเตอร์ | ความหนาของฉนวน | ความหนาของการหุ้มด้านใน | ความหนาของเทปเหล็ก | ความหนาของเปลือก | ประมาณ โอดี |
ประมาณ น้ำหนัก |
สูงสุด ความต้านทานกระแสตรงของตัวนำ (20 ℃) | การทดสอบแรงดันไฟ AC | เรตติ้งปัจจุบัน | |
| มม.2 | ชิ้น/มม | มม | มม | มม | มม | (มม.) | กก./กม | Ω/กม | กิโลโวลต์/5 นาที | ในอากาศ (A) | ในดิน(A) |
| 2 × 4 | 1/2.25 | 0.7 | 1.2 | 2 × 0.2 | 1.8 | 15.0 | 433 | 4.61 | 3.5 | 34 | 45 |
| 2 × 6 | 1/2.76 | 0.7 | 1.2 | 2 × 0.2 | 1.8 | 16.0 | 500 | 3.08 | 3.5 | 43 | 57 |
| 2 × 10 | 7/1.38 | 0.7 | 1.4 | 2 × 0.2 | 1.8 | 19.0 | 673 | 1.83 | 3.5 | 60 | 77 |
| 2 × 16 | 7/1.78 | 0.7 | 1.4 | 2 × 0.2 | 1.8 | 21.0 | 857 | 1.15 | 3.5 | 83 | 105 |
| 2 × 25 | 7/2.14 | 0.9 | 1.6 | 2 × 0.2 | 1.8 | 24.0 | 1173 | 0.727 | 3.5 | 105 | 125 |
| 2 × 35 | 7/2.52 | 0.9 | 1.6 | 2 × 0.2 | 1.8 | 26.0 | 1449 | 0.524 | 3.5 | 125 | 155 |
| 2 × 50 | 10/2.52 | 1.0 | 1.8 | 2 × 0.2 | 1.8 | 25.0 | พ.ศ. 2420 | 0.387 | 3.5 | 160 | 185 |
| 2 × 70 | 14/2.52 | 1.1 | 1.8 | 2 × 0.2 | 1.8 | 27.0 | 2454 | 0.268 | 3.5 | 200 | 225 |
| 2 × 95 | 19/2.52 | 1.1 | 2.0 | 2 × 0.2 | 1.9 | 30.0 | 2483 | 0.193 | 3.5 | 245 | 270 |
| 2 × 120 | 24/2.52 | 1.2 | 2.0 | 2 × 0.2 | 2.0 | 33.0 | 4213 | 0.153 | 3.5 | 285 | 310 |
| 2 × 150 | 30/2.52 | 1.4 | 2.0 | 2 × 0.5 | 2.0 | 38.0 | 5087 | 0.124 | 3.5 | 325 | 345 |
มาตรฐาน
ระหว่างประเทศ: IEC 60502, IEC 60228, IEC 60332
จีน: GB/T 12706.1-2008
มาตรฐานอื่นๆ เช่น BS,DIN และ ICEA ตามคำขอ
ขนาดตัวอักษร:10.0000pt;mso-font-kerning:0.0000pt;">ประเภท PVC ST2ตามมาตรฐาน IEC 60502 สีดำสายเคเบิลทั้งหมดสำหรับการส่งออกได้รับการบรรจุและป้องกันอย่างดีด้วยถังไม้หรือถังไม้และเหล็ก
วัสดุบรรจุภัณฑ์ขึ้นอยู่กับน้ำหนักและขนาดของสายเคเบิล
ข้อมูลที่ดี ข้อมูลการผลิต และข้อมูลของลูกค้าจะถูกพิมพ์ลงบนดรัมแต่ละขนาดอย่างแน่นหนา
หลังจากที่กลองเคเบิลที่บรรจุอย่างดีส่งไปยังท่าเรือน้ำแล้ว พวกมันจะถูกโหลดลงในคอนเทนเนอร์ขนาด 20 FT หรือคอนเทนเนอร์ขนาด 40 FT ดรัมเคเบิลทั้งหมดได้รับการยึดอย่างแน่นหนาด้วยเข็มขัดนิรภัย เพื่อให้แน่ใจว่าไม่มีการเคลื่อนย้ายระหว่างการขนส่งทางทะเล
ขนาดของตู้คอนเทนเนอร์จะถูกเลือกตามน้ำหนักของสินค้าที่บรรทุกทั้งหมดหรือตามความต้องการของลูกค้า
บริการของเรา
* เราเป็นหนึ่งในผู้ผลิตสายไฟและสายไฟที่ใหญ่ที่สุดในภาคตะวันตกเฉียงใต้ของประเทศจีน และมีประสบการณ์ด้านการผลิตและการตลาดมากกว่า 20 ปี
* เรายอมรับ OEM ขนาดและวัสดุของสายเคเบิลได้รับการปรับแต่ง โลโก้ของคุณเองและ
ยินดีต้อนรับการออกแบบของตัวเอง เราจะผลิตตามความต้องการและคำอธิบายของคุณ
* กรุณาส่งคำถามสำหรับข้อมูลผลิตภัณฑ์เพิ่มเติมแล้วเราจะให้ข้อเสนอแนะแก่คุณภายใน 12 ชั่วโมง
คำถามที่พบบ่อย
1. การจัดส่งสินค้า:ทางทะเลหรือทางอากาศเนื่องจากมีน้ำหนักมาก ตัวอย่างจะถูกส่งโดย DHL, Fedex ฯลฯ
2. การชำระเงิน:เรายอมรับ T/T, L/C เพียงเลือกสิ่งที่คุณต้องการ
3.เวลาจัดส่ง: :โดยทั่วไป 7 ~ 10 วันทำการเมื่อได้รับเงินมัดจำ ตามปริมาณ.
4. ขั้นต่ำ:โดยทั่วไปขั้นต่ำของเราคือ 1,000 เมตร สามารถจัดเตรียมตัวอย่างที่ต่ำกว่า 20 เซนติเมตรได้อย่างอิสระ
