| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | CE/KEMA/TUV/ISO/RoSH |

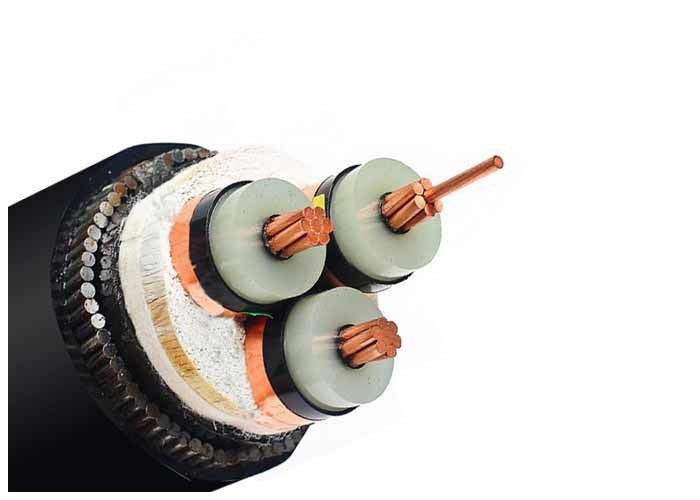

6 / 10KV 3 แกนลวดเหล็กทองแดงควั่นสายเคเบิลไฟฟ้า / สายไฟหุ้มเกราะ
การก่อสร้าง
สายไฟหุ้มเกราะ AL/XLPE/STA/PVC
- แกนอะลูมิเนียมเปลือยทรงกลมตีเกลียวตามมาตรฐาน IEC 60228
- ชั้นกึ่งตัวนำด้านใน
- ฉนวนแกน XLPE
- รหัสสีตาม HD 308 S2
- ชั้นกึ่งตัวนำด้านนอก
- เทปกึ่งตัวนำ
- หน้าจอเทปทองแดง
- ฟิลเลอร์
- ปลอกพีวีซีด้านใน
- เทปเกราะเหล็กชุบสังกะสี (STA)
- เปลือกนอก PVC (แดงหรือดำ)
ชื่อรหัส:
YJ: ฉนวน XLPE
L: ตัวนำอลูมิเนียม
V: ปลอกพีวีซี
32: เกราะลวดเหล็ก - 3 แกน
22: เทปหุ้มเกราะเหล็ก - 3 แกน
72: เกราะลวดอลูมิเนียม - 1 แกน
62: เทปหุ้มเกราะสแตนเลส—1 แกน
ZR: ทนไฟ
แอปพลิเคชัน
ใช้สำหรับสายส่งและสายจำหน่ายไฟฟ้าที่มีแรงดันไฟฟ้าพิกัด 35kV และต่ำกว่า
สายไฟแรงสูงและปานกลางสำหรับการใช้งานแบบคงที่ในพื้นดิน ภายในและภายนอกสิ่งอำนวยความสะดวก กลางแจ้ง ในคลองเคเบิล ในน้ำ ในสภาวะที่สายเคเบิลไม่ได้รับความเค้นเชิงกลและแรงดึงที่หนักกว่า
| สายไฟ MV(11kv 15kv 33kv) | ||
| รุ่นและคำอธิบาย Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | จำนวนแกน | พื้นที่หน้าตัดของตัวนำ (mm2) |
| ฉนวน xlpe | 1 คอร์ 3 คอร์ | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ตร.มม. |
| แกน Cu | ||
| YJV, N2XSY; สายไฟหุ้มพีวีซี | ||
| YJV22; เทปเหล็กหุ้มเกราะ, สายไฟหุ้มพีวีซี | ||
| YJV32, YJV42; สายไฟหุ้มเกราะเหล็ก, สายไฟหุ้มพีวีซี | ||
| อัลคอร์ | ||
| วายเจแอลวี, NA2XSY; สายไฟหุ้มฉนวนพีวีซี | ||
| YJLV22; เทปเหล็กหุ้มเกราะ, สายไฟหุ้มพีวีซี | ||
| YJLV32, YJLV42; สายไฟหุ้มเกราะเหล็ก, สายไฟหุ้มพีวีซี | ||
มาตรฐาน
ระหว่างประเทศ: IEC 60502, IEC 60228
จีน: GB/T 12706
มาตรฐานอื่นๆ เช่น BS, DIN และ ICEA ตามคำขอ
ข้อมูลทางเทคนิค:
อุณหภูมิตัวนำไฟฟ้าสูงสุด: ต่ำกว่าปกติ (90โอค) ฉุกเฉิน (130โอC) หรือการลัดวงจรไม่เกิน 5 วินาที (250 ℃)
นาที. อุณหภูมิโดยรอบ 0โอC หลังการติดตั้งและเมื่อสายเคเบิลอยู่ในตำแหน่งคงที่เท่านั้น
นาที. รัศมีการดัด: 15 x สายเคเบิล OD สำหรับแกนเดี่ยว
12 x สายเคเบิล OD สำหรับมัลติคอร์
| ทดสอบแรงดันไฟฟ้า | 6/10 กิโลโวลต์ | [กิโลโวลต์] | 21 / 5 นาที |
| 12/20 กิโลโวลต์ | [กิโลโวลต์] | 42 / 5 นาที | |
| 18/30 กิโลโวลต์ | [กิโลโวลต์] | 63 / 5 นาที | |
| ช่วงอุณหภูมิ | ในการเคลื่อนไหว | -5°C ถึง +70°C | |
| ที่ตายตัว | -20°C ถึง +70°C | ||
| อุณหภูมิในการทำงาน | ไฟฟ้าลัดวงจร | องศาเซลเซียส | 250 |
| เวลาลัดวงจร | สูงสุด | [วินาที] | 5 |
| รัศมีการดัด | นาที | เส้นผ่านศูนย์กลาง x | 15 |
| ความไวไฟ | มาตรฐาน | ห้องน้ำในตัว 60332-1-2 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
